梯式桥架 type U 与 type W：侧板区别及选型
type W 采用双折弯侧板，刚度高于 type U 的侧板。动力电缆密集、支吊架间距又无法缩小时，应选用 type W。
作者：Ponggawa 技术团队
其他语言版本：Bahasa Indonesia · English
简要回答： type U 梯式桥架采用带内卷边的 C 形侧板，type W 梯式桥架采用双折弯的 W 形侧板，刚度更高。在板厚和跨距相同的情况下，type W 的挠度更小。支吊架布置较密的建筑和厂房线路用 type U 即可；动力电缆密集、支吊架间距又无法缩短时（例如管廊），应选用 type W。
type U 与 type W 的侧板截面区别
两种型号都是梯式结构：两根钢制侧板之间每隔 300 mm 设一根横档，标准长度为每节 3000 mm。区别在于侧板的截面形状，而正是截面形状决定了桥架承载电缆时的刚度。
type U 梯式桥架

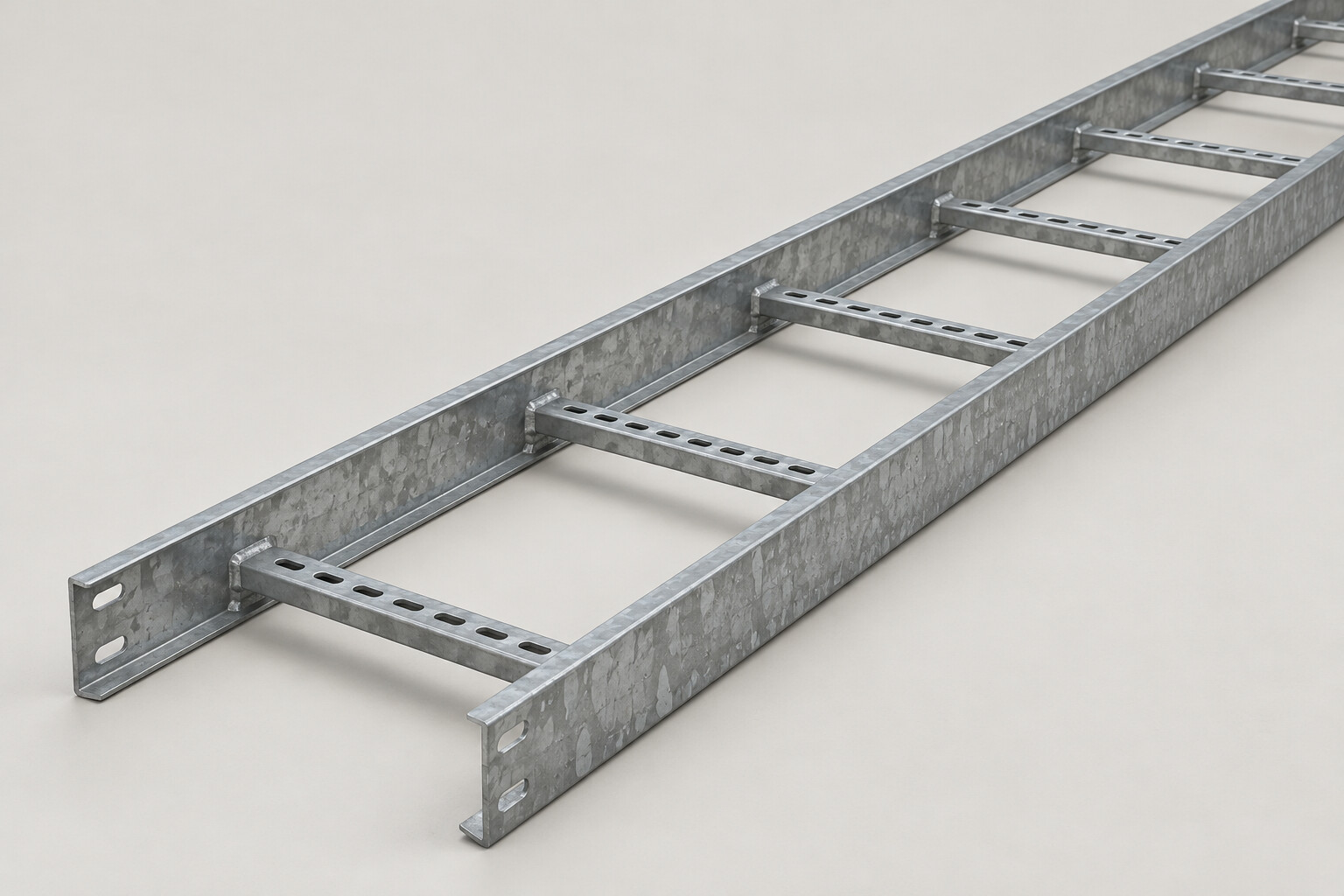

type U 采用 C 形侧板，带 17 mm 内卷边，从侧面托住横档。横档为 U 形截面 45 x 20 mm，开有一排 10 x 55 mm 腰形孔，扎带和电缆卡子可以固定在横档上的任意位置。
侧板高度有 50 mm（用于控制和仪表电缆）和 100 mm（用于动力电缆）两种，宽度 100 至 1200 mm。这一型号在商业建筑、厂房和配电室的室内及室外线路中应用最广。
type W 梯式桥架
type W 在侧板上增加了折弯，使截面呈 W 形。增加的折弯在不加厚板材的前提下提高了侧板的惯性矩。
type W 的侧板高度为 100 mm，宽度 100 至 1000 mm，用于管廊、电厂以及动力电缆密集的线路。
梯式桥架 type U 与 type W 对比
项目 | type U（PGW-LU） | type W（PGW-LW） |
|---|---|---|
侧板截面 | C 形，17 mm 内卷边 | W 形，双折弯 |
侧板刚度 | 标准 | 同等板厚下更高 |
侧板高度 | 50 mm 和 100 mm | 100 mm |
宽度 | 100 至 1200 mm | 100 至 1000 mm |
横档间距 | 300 mm | 300 mm |
横档截面 | U 形 45 x 20 mm，腰形孔 10 x 55 mm | U 形 45 x 20 mm，腰形孔 10 x 55 mm |
常见用途 | 商业建筑、厂房、配电室 | 管廊、电厂、电缆密集线路 |
两者的材质、板厚和表面处理相同：热轧钢板（SPHC），板厚 1.8 至 2.0 mm，表面处理可选热镀锌、电镀锌或喷塑。如果还在比较表面处理方式，可参阅热镀锌与电镀锌对比。
为什么 W 形侧板刚度更高
侧板的刚度不只取决于板厚，还取决于截面形状。W 形截面上增加的折弯使更多材料分布在远离侧板中性轴的位置，惯性矩随之增大。因此，在板厚和跨距相同时，type W 的挠度小于 type U。
这一点很关键，因为挠度的增长速度远快于跨距的增长。支吊架间距只要稍微加大，挠度就可能超过允许限值。常用的挠度限值为跨距的 1/250，即 2.5 m 跨距下为 10 mm。
承载能力可参考以下数据：独立实验室的荷载试验报告显示，宽 1000 mm、高 100 mm、板厚 2.0 mm 的 type W 梯式桥架，在 2.5 m 跨距下达到 10 mm 挠度限值时的荷载为 360 kg，符合 NEMA VE 1 荷载等级 10A，试样每跨最大承受 550 kg。该数据仅适用于上述规格和试验条件，不能直接套用到 type U 或其他规格。
什么情况下需要 type W 梯式桥架
线路中出现以下任一情况时，宜选用 type W：
- 支吊架间距无法缩小。 在管廊、楼间电缆桥以及柱距较大的钢结构上，支吊架位置受既有结构限制。type W 能以更小的挠度跨越这些跨距。
- 动力电缆密集。 变压器至总配电柜的馈线，或敷设大量大截面电缆的线路，每米荷载较高。
- 跨越厂区道路。 在这类位置，往往无法在跨中增设立柱或支吊架。
- 大宽度且满载。 满载的宽梯式桥架总荷载大，侧板刚度的影响更为关键。
如果荷载和跨距超出 type W 的能力，可升级为侧板高 127 mm 或 152 mm 的重型梯式桥架，该型号用于冶炼厂、电厂和油气项目。
什么情况下 type U 已足够
建筑和厂房内的大多数线路用 type U 即可，尤其是支吊架可以沿梁或吊顶密集布置的情况。例如从配电室到竖井的线路、吊顶上方的配电线路，或结构较密的生产区内线路。
如果需要 50 mm 侧板高度（用于控制和仪表电缆）或 1200 mm 宽度，type U 是唯一选择。对于这么宽且电缆较重的线路，可考虑拆分为两条较窄的线路，以降低每条桥架的荷载。
关于小截面电缆需注意：在梯式桥架上，小直径电缆容易在间距 300 mm 的横档之间下垂。如果线路以控制电缆为主，建议先参阅电缆桥架与梯式桥架的区别，与托盘式桥架进行比较。
type U 与 type W 的选型步骤
- 计算每米电缆荷载。 将该线路上所有电缆的重量相加，包括今后计划增加的电缆。
- 确定桥架宽度。 根据电缆数量和直径估算宽度；如需协助，可通过联系页面提交电缆清单。
- 核实可行的支吊架间距。 查看结构图。梯式桥架线路一般每 2.5 至 3 m 设一处支吊架，且支吊架应设在距接头 600 mm 以内。完整说明见电缆桥架支吊架间距。
- 对照技术规格中的荷载等级。 如果项目规格书规定了 NEMA VE 1 荷载等级，应确认型号、宽度、侧板高度和板厚的组合在设计跨距下满足该等级。
- 确定型号。 如果 type U 在该荷载和跨距下安全，就用 type U；否则，先选用 type W，再考虑增加支吊架或加厚板材。
增加支吊架还是采用刚度更高的侧板，会影响该线路的材料用量。增加支吊架意味着每个支点都要增加吊架横担、吊杆和锚栓。建议在同一份报价中对比两种方案，可通过联系页面索取报价。
同一项目中组合使用 type U 与 type W
同一项目可以在不同线路上分别使用两种型号：管廊或跨距较长的主干线路用 type W，建筑内的分支线路用 type U。两者的横档间距、横档截面、单节长度和表面处理选项相同，整个项目的外观和电缆固定方式保持一致。
为避免订货混淆，应在工程量清单的每一项中注明桥架型号，包括配件和附件。type W 线路与 type U 线路的衔接点应在图纸上标出位置，并就该处的需求与 Ponggawa 团队确认。
选型协助
请通过联系页面发送平面布置图、工程量清单或电缆清单，并附上计划的支吊架间距。Ponggawa 团队将协助确定哪些线路段用 type U 即可、哪些线路段宜采用 type W，并列出所需的配件和附件。完整规格见梯式桥架页面。
