电缆桥架安装步骤：从放线定位到移交验收

简要回答：电缆桥架安装从按批准的深化图（shop drawing）放出走向线和支吊架点位开始，然后安装吊杆、吊架横担或托臂，铺设桥架并用连接片连接，安装配件，用压板固定，最后安装盖板。只有在直线度、支吊架间距、螺栓紧固、连接处导通和表面处理都检查合格后，该段线路才能移交。

一页看懂施工顺序

以下顺序可直接作为施工方案（method statement）或工作安全分析（JSA）的框架，各步骤的细节见后文。

1. 核对已批准的深化图，并与现场实际条件比对。
2. 材料进场验收：核对型号、尺寸、板厚、表面处理和附件数量。
3. 在顶板、墙面或结构上放出线路中心线、标高和支吊架点位。
4. 安装锚栓和吊杆；沿墙敷设的线路安装托臂。
5. 安装吊架横担并调整标高。
6. 铺设直通桥架，相邻两节之间用连接片连接。
7. 在每个转弯、分支、宽度变化和标高变化处安装配件。
8. 用压板将桥架固定在支吊架上，按需安装直隔板和封堵板。
9. 敷设并绑扎电缆，然后在需要加盖的线路上安装盖板和盖板压扣。
10. 进行最终检查，整改发现的问题，然后移交验收。

登高作业前的准备

图纸与材料核查

以顾问或业主批准的深化图为起点。拿着图纸沿线路实地走一遍，查找与风管、喷淋管、梁和其他桥架的碰撞。放线前发现的碰撞，处理成本远低于支吊架装好之后再改。

材料到场后，对照装箱单和工程量清单核对。检查型号（托盘式桥架为 type U 或 type C，梯式桥架为 type U、type W 或 heavy duty）、宽度和高度、板厚、表面处理，以及连接片、配件、盖板和螺栓的数量。单节标准长度为 3,000 mm，按线路长度即可方便算出所需节数。

所需工具

• 卷尺、墨线和激光水平仪或水平尺，用于放线和控制直线度。
• 电钻和钻头，用于在混凝土或钢结构上打锚栓孔。
• 梅花扳手、开口扳手或套筒扳手，规格与连接片螺栓和吊杆螺栓匹配。
• 切割机和锉刀，用于切割桥架并修整切口。
• 富锌漆（zinc rich paint），用于修补热镀锌桥架的切口。
• 脚手架或高空作业平台、全身式安全带和标准个人防护用品。

JSA 安全要点

电缆桥架施工大部分属于高处作业，材料是重量大、边缘锋利的钢件。在 JSA 中列明主要危害：高处坠落、材料或工具坠落伤人、钢板边缘割伤、切割火花，以及在带电配电柜附近作业时的触电风险。针对每项危害写明控制措施：合格的作业平台、安全带、下方区域设置围挡、手套、护目镜和电气隔离程序。

放线：线路中心线与支吊架点位

用激光或墨线在顶板或结构上弹出线路中心线，并标出桥架底部标高。然后标出支吊架点位。支吊架间距的一般参考值：高 50 mm 的电缆桥架为 1.5 至 2 m，高 100 mm 的电缆桥架为 2 至 2.5 m，梯式桥架为 2.5 至 3 m。

不要简单地把线路长度平均分配。支吊架位置由接头和配件的位置决定：

• 每处连接片接头 600 mm 范围内设支吊架。
• 每个弯通、三通和四通的两侧都设支吊架。
• 垂直线路每隔 1.5 至 2 m 设一个支吊架。

原因和完整表格见电缆桥架支吊架间距一文。如果电缆荷载较重而支吊架间距又无法加密，应在放线前与工程师确认，而不是等桥架出现挠度之后再处理。

安装支吊架：吊杆、吊架横担和托臂

吊装线路在放线点位安装锚栓，每个点位安装两根 M10 吊杆。将吊架横担挂在两根吊杆下端，拧紧上下螺母。调整螺母使吊架横担标高与放线一致，并在桥架上架之前用激光或拉线沿全线复核。

沿墙或柱敷设的线路，用与墙体材料相适应的锚栓安装托臂。确保托臂与墙面垂直且彼此平行，托臂歪斜会导致桥架扭曲。

先把一个区段的支吊架全部装好，再把桥架架上去。支吊架已承载桥架后再调标高，难度和危险性都大得多。

铺设桥架并用连接片连接

从一个固定端开始，通常是配电柜或第一个配件处，然后向另一端推进。将直通桥架放在吊架横担上，端部与下一节对齐靠紧，在两侧安装连接片。

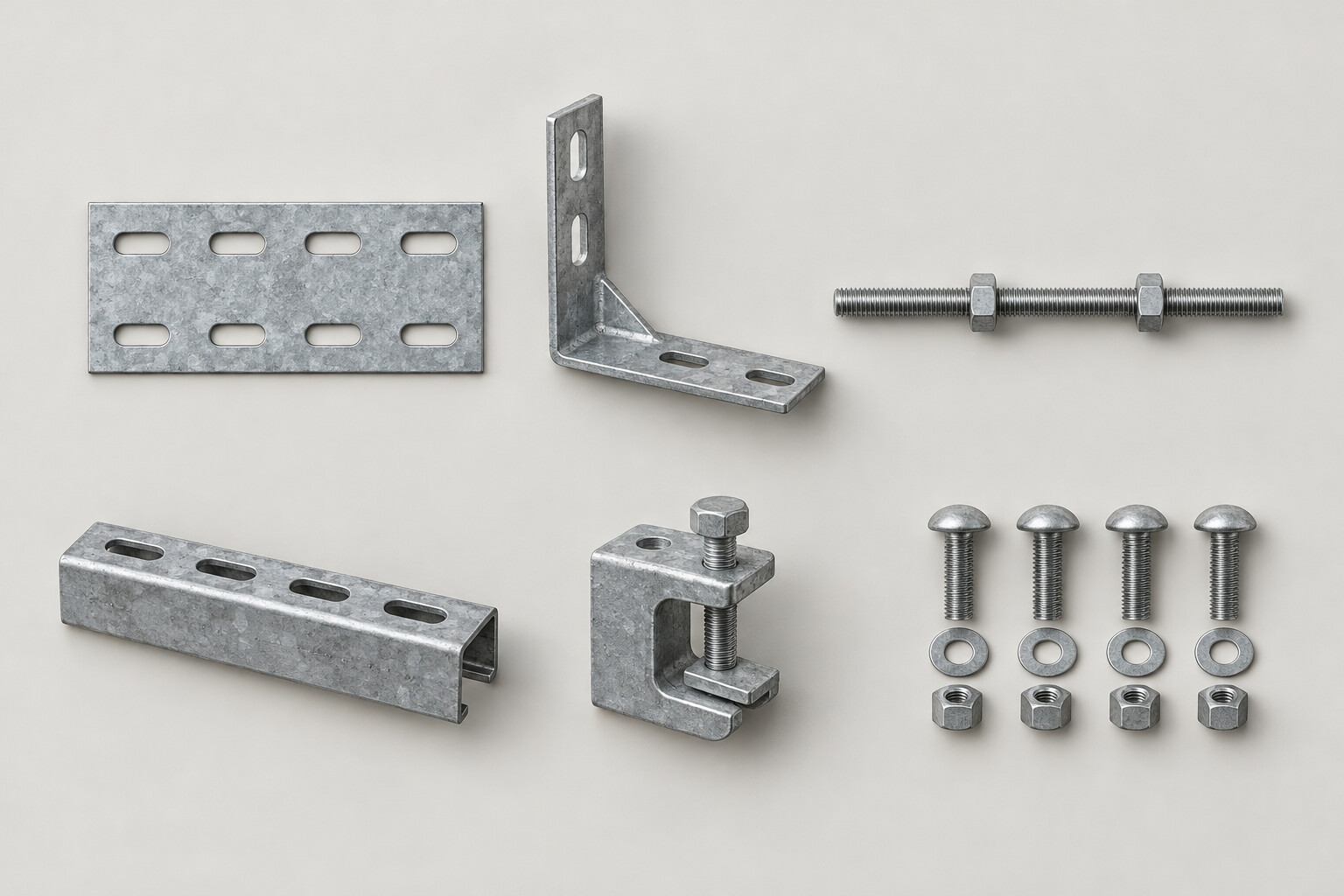

连接孔为 10 x 14 mm 的腰形孔，距桥架端部 25 mm 和 50 mm。先把所有连接片螺栓用手拧上，检查两节桥架的直线度和平整度，再全部拧紧。螺栓头朝向桥架内侧，避免敷设电缆时划伤电缆护套。

一段 30 m 的直线线路使用 3 m 长的桥架，需要 10 节桥架和 9 套连接片，另外每个配件端口还需各加一套连接片。各部件的功能见电缆桥架配件种类及用途。

现场切割桥架

剩余长度不足 3,000 mm 时，垂直于中心线切割桥架，用锉刀修整切口，必要时重新开连接孔。热镀锌桥架切口处的锌层已被破坏，切割后要涂刷富锌漆。

安装配件

每处方向和尺寸变化都要安装配件：

配件与直通桥架之间使用同样的连接片连接。注意配件两侧都要设支吊架的规则：配件并非设计成悬空架在两节直通桥架之间。全部配件见配件与支吊架页面。

固定桥架、敷设电缆和安装盖板

一个区段连接完毕并调直后，用压板将桥架固定在每根吊架横担或托臂上。压板可防止桥架在拉放电缆或结构振动时移位。动力电缆和控制电缆共用一个桥架时安装直隔板，线路末端安装封堵板。

线路完成并检查后再敷设电缆。将电缆绑扎在桥架底板或梯式桥架的横档上。梯式桥架垂直段每隔 300 至 600 mm 用电缆卡将电缆固定在横档上，避免电缆重量全部落在终端上。

盖板和盖板压扣最后安装，在电缆整理好之后进行。若在敷设电缆前装盖板，之后还得拆下重装。室外带盖线路如有积水风险，应在最低点预留小排水孔。

移交验收前的检查

可将下表作为与监理或顾问共同检查的验收清单：

将问题记入整改清单（punch list），整改后对标记项复检。在移交验收记录中附上线路照片和竣工图。

现场常见错误

• 支吊架平均分配而不考虑接头。 结果接头落在跨距中部，成为薄弱点。
• 配件处无支吊架。 弯通和三通下垂，并拉扯相邻的直通桥架。
• 连接片螺栓不齐。 空着的孔会削弱接头强度并影响导通。
• 热镀锌切口未处理。 锈蚀从切口开始并向外蔓延。
• 桥架宽度选得太紧。 没有余量容纳新增电缆。下单前请先核算所需宽度，方法见电缆桥架尺寸选型。

开工前备齐材料

材料、配件和附件按图纸齐套到场，安装才能顺利进行。请通过联系页面发送深化图、工程量清单或电缆清单。我们会提供包含桥架、配件、连接片、支吊架和螺栓的完整报价，并可根据您的布置图协助计算支吊架用量。

常见问题

安装电缆桥架需要哪些工具？

基本工具包括卷尺、墨线或激光水平仪、打锚栓用的电钻、紧固螺栓用的梅花扳手或套筒扳手，以及切割机和锉刀。还需准备富锌漆，用于热镀锌桥架切口。高处作业需要脚手架或高空作业平台、全身式安全带和个人防护用品。

支吊架和连接片按什么顺序安装？

先把一个区段的支吊架全部装好并调平标高。然后铺设桥架，装上连接片并用手拧上螺栓，检查直线度后再全部拧紧。最后用压板把桥架固定在支吊架上。

线路移交前要检查哪些项目？

对照深化图检查走向和标高，并检查直线度、支吊架间距、挠度、连接片螺栓和压板是否齐全。还要按项目接地要求检查连接处导通，确认热镀锌切口已修补、盖板齐全、桥架内清洁。

电缆桥架可以在现场切割吗？

可以，但要垂直切割、修整切口，必要时重新开连接孔。热镀锌桥架切口处的锌层已失去，需在切口涂刷富锌漆。

电缆桥架盖板什么时候安装？

盖板最后安装，在电缆敷设、绑扎和检查完成之后。用盖板压扣固定盖板，防止其因振动移位或脱落。
