电缆桥架与梯式桥架接地：规格书和工程量清单怎么写

简要回答： 电缆桥架和梯式桥架的接地取决于电气设计方的两个决定：桥架只是被接地，还是作为接地导体使用；以及每个接头如何保持电气连续性。镀锌桥架上紧固到位的连接片可以导通电流，但在伸缩节、可调角度接头、喷塑表面和线路断开处，规格书需要要求设置跨接线。对于在印度尼西亚建设工厂、数据中心或冶炼厂的 EPC 总包和业主团队，这些内容都应写进规格书和工程量清单，避免任何一项在承包商和供应商之间无人负责。

桥架在接地系统中的两种作用

钢制电缆桥架线路是靠近带电电缆的外露金属部分。如果电缆绝缘损坏并接触桥架，桥架必须有通往接地的路径，保护装置才能动作。因此金属桥架需要接地。

问题在于第二种作用。有些项目把金属桥架本身作为设备接地导体使用。另一些项目沿桥架敷设独立的接地导体，桥架只与该导体连接。这个决定由项目的电气设计方做出，而不是由桥架供应商决定。

这对现场施工的影响很大：

如果规格书没有写明桥架的作用，承包商只能自行猜测。结果可能是重复施工，也可能是一条没有电气连续性却无人知晓的线路。

连接片连接是否足够？

在直线段上，两节桥架用连接片连接：一对连接板加螺栓。我们供应的产品采用 10 x 14 mm 的连接腰形孔，螺栓规格为 3/8 x 3/4 英寸，提供热镀锌或电镀锌表面处理。详见附件与支吊架页面。

紧固到位的金属对金属接触可以导电。接头的质量取决于现场的几个因素：

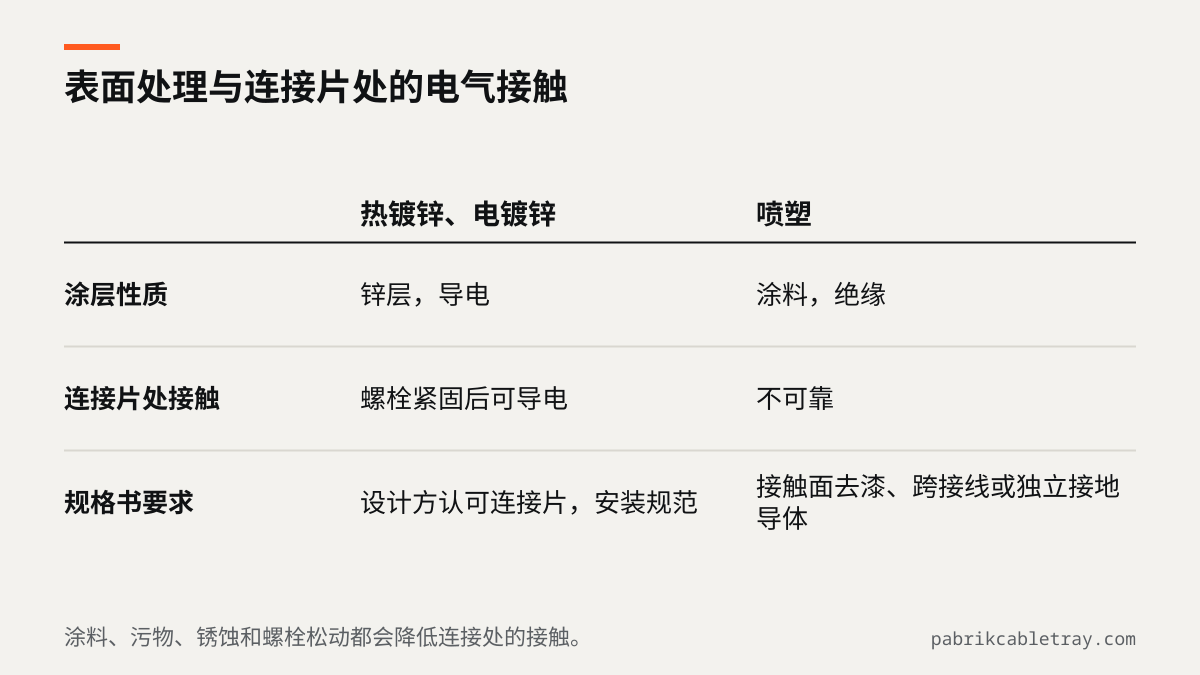

• 表面处理。 热镀锌和电镀锌的锌层是导电的。喷塑是一层绝缘的涂层，不采取额外措施时，接头处的接触不可靠。
• 接触面清洁。 连接板与侧板之间的油漆、污物或锈蚀会削弱接触。
• 螺栓紧固程度。 敷设电缆后螺栓松动，会导致接触不稳定。
• 接头类型。 锁紧两节直线桥架的连接片，与本身设计为可移动或可调角度的接头不同。

因此，在镀锌直线段上，只要设计方认可且安装规范，连接片可以满足要求。在其他位置，规格书需要要求增加额外的连接件。

什么情况下需要跨接线

跨接线是一种柔性导体，用于跨接两段金属部件，使电流在机械接头无法提供可靠接触时仍有通路。规格书中通常讨论的位置：

1. 伸缩节。 这种接头有意设计成可以滑移，使长线路在热胀冷缩时不受应力。会滑移的接头不能作为可靠的电气接触，因此应安装长度足以适应位移的跨接线。
2. 可调角度接头和角度变化处。 可调垂直和可调水平接头属于可调角度接头，鱼尾板（fish plate）则用于角度变化处的水平和垂直连接。应请设计方确定这些位置是否加装跨接线。
3. 线路断开处。 穿墙处、两段未连接的线路之间，或线路从梯式桥架转换到电缆桥架而连接不完整的位置。
4. 喷塑表面。 在喷塑线路上，例如带颜色的消防报警线路，通过连接板实现的连续性不可靠。由设计方决定是清除接触面的涂层、在每个接头安装跨接线，还是另行敷设接地导体。
5. 与设备的过渡。 线路在配电柜、变压器或设备机架处的末端，按图纸连接到接地系统。

跨接线的数量、导体截面和间距按项目接地系统设计确定。这些数值无法从桥架样本中查到。

由谁确定跨接间距

电气设计方或咨询顾问在图纸和规格书中确定桥架的作用、跨接位置和导体截面。机电（MEP）承包商把这些要求落实到深化图中，在工程量清单中统计数量并负责安装。桥架供应商按订单提供桥架、配件、连接片和支吊架。

如果规格书对接地没有规定，承包商最好在深化图批准之前向咨询顾问提出技术澄清。不要等到调试测试阶段，因为在已经布满电缆的线路上安装跨接线要麻烦得多。

NEMA VE 1 标准一文同样把接地和接头之间的电气连续性要求，与荷载等级、材料和表面处理一起，列入项目规格书需要核对的事项。

规格书和工程量清单核对表

编制或审核电缆线路规格书时，可使用以下清单：

1. 桥架的作用。 明确写出：桥架仅被接地，或桥架作为设备接地导体使用。
2. 接地导体。 如果沿桥架敷设独立导体，写明其类型、截面以及与桥架的连接方式。
3. 直线接头。 说明螺栓紧固的连接片是否视为足够，或每个接头仍需加装跨接线。
4. 必须设置跨接线的位置。 伸缩节、可调角度接头、线路断开处、穿墙处以及不同系统之间的过渡处。
5. 表面处理。 按区域写明表面处理。对喷塑线路，写明保持连续性的方式。
6. 与接地系统的连接点。 线路末端、配电柜处以及图纸标示的其他位置。
7. 测试。 写明线路连续性须在移交前测试，以及由谁记录测试结果。
8. 单列工程量清单条目。 跨接线、接地夹、接地导体及其端子单独列项，并注明供货方。

最后一项可以避免这些条目在订货时遗漏。标准桥架附件清单包括连接片、鱼尾板、支吊架、压板、盖板和螺栓等。如果跨接线和导体没有单独列出，可能谁都不会订购。

对产品选型的影响

选择电缆桥架还是梯式桥架，并不改变上述原则。变化的是线路上接头和配件的数量，因为每个转弯、分支和过渡都会增加需要检查的位置。每条线路的连接片数量计算见电缆桥架附件一文。

表面处理的影响更直接。热镀锌和电镀锌能保持接头处的金属接触，而喷塑需要额外的决定。如果用颜色来标识线路，应在选择颜色时一并确定接地方式。

按您的规格书获取报价

请通过联系页面发送线路图纸、工程量清单或技术规格书。请附上规格书中有关接地和表面处理的部分，这样桥架、配件、连接片和支吊架的报价可以按实际安装的线路编制，不属于桥架供货范围的项目也能从一开始就清楚列明。

常见问题

电缆桥架可以作为接地导体吗？

可以，前提是项目电气设计方做出这一决定，并保证每个接头的电气连续性。另一些项目则敷设独立的接地导体，桥架只与该导体连接。选择哪种方式必须写入规格书，而不是在现场决定。

伸缩节处什么时候需要跨接线？

规格书应要求在每个伸缩节处设置跨接线，因为这种接头设计为可滑移，不能作为可靠的电气接触。跨接线的长度必须足以适应位移而不被拉紧。其类型和截面按项目接地系统设计确定。

跨接间距由承包商还是咨询顾问确定？

由电气设计方或咨询顾问在图纸和规格书中确定跨接位置和间距。承包商在深化图、工程量清单和安装中执行。如果规格书没有规定，承包商最好在深化图批准之前提出技术澄清。

喷塑电缆桥架的接地需要特殊处理吗？

需要。涂层是绝缘的，连接板处的接触不可靠。由设计方决定是清除接触面的涂层、每个接头加装跨接线，还是另行敷设接地导体。

跨接线是否属于电缆桥架附件？

标准附件清单包括连接片、鱼尾板、支吊架、压板、盖板和螺栓等。请在工程量清单中把跨接线、接地夹和接地导体单独列项，并在询价时问清由谁供货。
