Grounding cable tray dan cable ladder: isi spesifikasi dan BOQ

Jawaban singkat: grounding cable tray dan cable ladder bergantung pada dua keputusan perencana listrik: apakah tray hanya ikut dibumikan atau dipakai sebagai penghantar pembumian, dan bagaimana kontinuitas listrik dijaga di setiap sambungan. Join set yang terpasang rapat pada tray galvanis bisa menyambung arus, tetapi di expansion joint, sambungan bersudut bebas, finishing cat dan celah jalur, spesifikasi perlu meminta bonding jumper. Tulis semuanya di spesifikasi dan BOQ agar tidak ada item yang jatuh di antara kontraktor dan pemasok.

Dua peran tray dalam sistem pembumian

Jalur cable tray dari baja adalah bagian logam terbuka yang dekat dengan kabel bertegangan. Bila isolasi kabel rusak dan menyentuh tray, tray harus punya jalur ke pembumian agar proteksi bekerja. Karena itu tray logam ikut dibumikan.

Pertanyaannya ada di peran kedua. Sebagian proyek memakai tray logam itu sendiri sebagai penghantar pembumian peralatan. Proyek lain menarik konduktor pembumian terpisah di sepanjang tray dan hanya mengikat tray ke konduktor itu. Keputusan ini ada di tangan perencana listrik proyek, bukan di tangan pemasok tray.

Bedanya besar untuk pekerjaan di lapangan:

Kalau spesifikasi tidak menyebut perannya, kontraktor akan menebak. Hasilnya bisa dua kali kerja, atau sebaliknya jalur tanpa kontinuitas yang tidak diketahui siapa pun.

Apakah sambungan join set sudah cukup?

Pada jalur lurus, dua batang tray disambung dengan join set: sepasang plat sambung beserta baut. Produk yang kami pasok memakai lubang sambungan slot 10 x 14 mm dan baut 3/8 x 3/4 inci yang tersedia dalam finishing HDG atau electro galvanized. Detailnya ada di halaman aksesoris dan support.

Logam ke logam yang dikencangkan rapat bisa menghantarkan arus. Kualitas sambungan itu bergantung pada beberapa hal di lapangan:

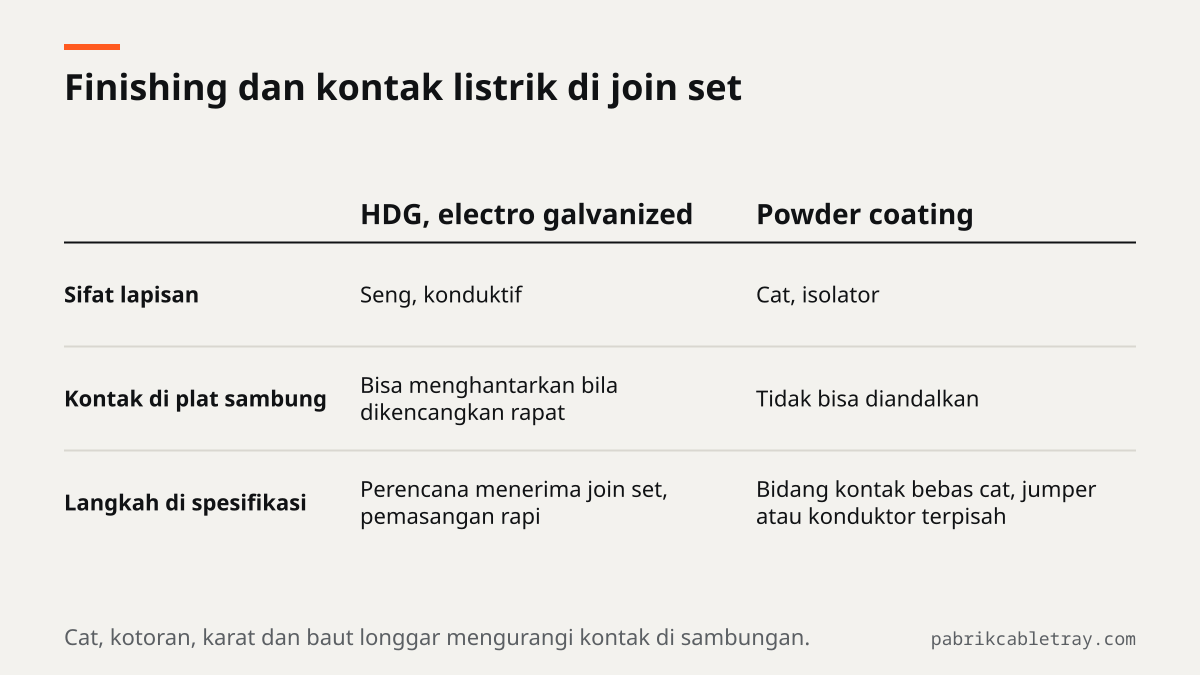

• Finishing. Lapisan seng pada hot dip galvanized dan electro galvanized bersifat konduktif. Powder coating adalah lapisan cat yang bersifat isolator, jadi kontak di sambungan tidak bisa diandalkan tanpa langkah tambahan.
• Kebersihan bidang kontak. Cat, kotoran atau karat di antara plat dan rail mengurangi kontak.
• Kekencangan baut. Baut yang longgar setelah kabel ditarik membuat kontak tidak stabil.
• Jenis sambungan. Join set yang mengunci dua batang lurus berbeda dengan sambungan yang memang dibuat untuk bergerak atau bersudut bebas.

Jadi, join set bisa cukup di jalur lurus galvanis, asalkan perencana menerimanya dan pemasangannya rapi. Di titik lain, spesifikasi perlu meminta penghubung tambahan.

Kapan perlu bonding jumper

Bonding jumper adalah penghantar fleksibel yang menjembatani dua bagian logam agar arus tetap punya jalur, meskipun sambungan mekanisnya tidak memberi kontak yang andal. Titik yang biasanya dibahas di spesifikasi:

1. Expansion joint. Sambungan ini sengaja dibuat bisa bergeser agar jalur panjang tidak tertekan saat memuai dan menyusut. Sambungan yang bergeser tidak bisa diandalkan sebagai kontak listrik, jadi pasang bonding jumper yang cukup panjang untuk mengikuti pergeseran.
2. Sambungan bersudut bebas dan perubahan sudut. Adjustable vertical dan horizontal adalah sambungan bersudut bebas, sedangkan fish plate dipakai untuk sambungan horizontal dan vertikal pada perubahan sudut. Minta perencana menetapkan apakah titik ini diberi jumper.
3. Celah jalur. Di tembusan dinding, di sela antara dua segmen yang tidak disambung, atau saat jalur berpindah dari cable ladder ke cable tray dengan sambungan yang tidak lengkap.
4. Finishing cat. Pada jalur powder coating, misalnya jalur fire alarm berwarna, kontinuitas lewat plat sambung tidak bisa diandalkan. Perencana menentukan apakah bidang kontak dibebaskan dari cat, dipasang jumper di setiap sambungan, atau ditarik konduktor terpisah.
5. Peralihan ke peralatan. Ujung jalur di panel, trafo atau rak peralatan diikat ke sistem pembumian sesuai gambar.

Jumlah, ukuran penghantar dan jarak titik bonding mengikuti desain sistem pembumian proyek. Angka itu tidak bisa diambil dari katalog tray.

Siapa yang menentukan jarak bonding

Perencana listrik atau konsultan menentukan peran tray, titik bonding dan ukuran penghantar di gambar dan spesifikasi. Kontraktor MEP menerjemahkannya ke shop drawing, menghitung jumlahnya di BOQ dan memasangnya. Pemasok tray menyediakan tray, fitting, join set dan support sesuai pesanan.

Bila spesifikasi diam soal grounding, kontraktor sebaiknya mengajukan pertanyaan teknis ke konsultan sebelum shop drawing disetujui. Jangan menunggu tahap testing commissioning, karena memasang jumper di jalur yang sudah penuh kabel jauh lebih repot.

Artikel standar NEMA VE 1 juga memasukkan persyaratan grounding dan kontinuitas listrik antar sambungan ke daftar hal yang perlu dicek di spesifikasi proyek, bersama kelas beban, material dan finishing.

Checklist spesifikasi dan BOQ

Gunakan daftar ini saat menyusun atau memeriksa spesifikasi jalur kabel:

1. Peran tray. Tulis tegas: tray hanya ikut dibumikan, atau tray dipakai sebagai penghantar pembumian peralatan.
2. Konduktor pembumian. Bila ada konduktor terpisah di sepanjang tray, sebutkan jenis, ukuran dan cara mengikatnya ke tray.
3. Sambungan lurus. Nyatakan apakah join set dengan baut yang dikencangkan dianggap cukup, atau setiap sambungan tetap diberi jumper.
4. Titik wajib bonding jumper. Expansion joint, sambungan bersudut bebas, celah jalur, tembusan dinding dan peralihan antar sistem.
5. Finishing. Sebut finishing per area. Untuk jalur powder coating, tulis cara menjaga kontinuitasnya.
6. Titik ikat ke sistem pembumian. Di ujung jalur, di panel dan di titik lain yang ditunjukkan gambar.
7. Pengujian. Sebutkan bahwa kontinuitas jalur diuji sebelum serah terima dan siapa yang mencatat hasilnya.
8. Item BOQ terpisah. Bonding jumper, ground clamp, konduktor pembumian dan terminalnya ditulis sebagai baris sendiri, lengkap dengan pihak yang memasok.

Poin terakhir menjaga agar item ini tidak hilang dari pesanan. Daftar aksesoris tray standar berisi antara lain join set, fish plate, support, hold down clamp, cover dan baut. Bila jumper dan konduktor tidak ditulis terpisah, keduanya bisa tidak dipesan oleh siapa pun.

Dampak ke pemilihan produk

Pilihan cable tray atau cable ladder tidak mengubah prinsip di atas. Yang berubah adalah jumlah sambungan dan fitting di jalur, karena setiap belokan, percabangan dan peralihan menambah titik yang perlu diperiksa. Hitungan join set per jalur dijelaskan di artikel jenis aksesoris cable tray.

Finishing punya pengaruh lebih langsung. HDG dan electro galvanized menjaga kontak logam di sambungan, sedangkan powder coating perlu keputusan tambahan. Bila warna dipakai untuk identifikasi jalur, bahas cara grounding-nya bersamaan dengan pemilihan warna.

Minta penawaran sesuai spesifikasi Anda

Kirim gambar jalur, BOQ atau spesifikasi teknis lewat halaman kontak. Sertakan bagian spesifikasi tentang grounding dan finishing, supaya penawaran untuk tray, fitting, join set dan support disusun sesuai jalur yang akan dipasang, dan item yang berada di luar pasokan tray terlihat jelas sejak awal.

Pertanyaan yang sering diajukan

Apakah cable tray bisa jadi penghantar pembumian?

Bisa, bila perencana listrik proyek memutuskan demikian dan kontinuitas di setiap sambungan dijaga. Proyek lain menarik konduktor pembumian terpisah dan hanya mengikat tray ke konduktor itu. Pilihannya harus tertulis di spesifikasi, bukan diputuskan di lapangan.

Kapan perlu bonding jumper di expansion joint?

Spesifikasi perlu meminta bonding jumper di setiap expansion joint, karena sambungan itu dibuat untuk bergeser dan tidak bisa diandalkan sebagai kontak listrik. Jumper harus cukup panjang untuk mengikuti pergeseran tanpa tertarik. Jenis dan ukurannya mengikuti desain sistem pembumian proyek.

Siapa yang menentukan jarak bonding, kontraktor atau konsultan?

Perencana listrik atau konsultan yang menentukan titik dan jarak bonding di gambar dan spesifikasi. Kontraktor menerapkannya di shop drawing, BOQ dan pemasangan. Bila spesifikasi tidak menyebutnya, kontraktor sebaiknya mengajukan pertanyaan teknis sebelum shop drawing disetujui.

Apakah cable tray powder coating perlu perlakuan khusus untuk grounding?

Ya. Lapisan cat bersifat isolator sehingga kontak di plat sambung tidak bisa diandalkan. Perencana menentukan apakah bidang kontak dibebaskan dari cat, setiap sambungan diberi jumper, atau ditarik konduktor pembumian terpisah.

Apakah bonding jumper termasuk dalam aksesoris cable tray?

Daftar aksesoris standar berisi antara lain join set, fish plate, support, hold down clamp, cover dan baut. Tulis bonding jumper, ground clamp dan konduktor pembumian sebagai item terpisah di BOQ, lalu tanyakan dalam permintaan penawaran siapa yang memasoknya.
