电缆桥架与梯式桥架板厚：规格书和工程量清单写法
Ponggawa 供应的电缆桥架和梯式桥架采用 SPHC 钢板，板厚1.8至2.0 mm，其他厚度可按订单定制。在工程量清单中，按部件写明板厚，并注明尺寸、表面处理和荷载等级。
作者：Ponggawa 技术团队
其他语言版本：Bahasa Indonesia · English
简要回答：Ponggawa 供应的电缆桥架和梯式桥架采用热轧钢板 SPHC，板厚1.8至2.0 mm，其他厚度可按订单定制。在规格书和工程量清单中，每个部件只写一个以 mm 为单位的板厚数值，并同时写明型号、宽度、侧板高度、表面处理以及荷载等级或支吊架间距。这样，报价和到场货物都可以按同一组数值核对。
产品数据中的电缆桥架和梯式桥架板厚
下表汇总了我们供应的电缆桥架和梯式桥架的材料数据。报价中列出的是同一组数值，项目质检团队可在到货验收时直接使用。
项目 | 产品数据 |
|---|---|
材料 | 热轧钢板（SPHC） |
电缆桥架和梯式桥架板厚 | 1.8至2.0 mm，其他厚度可按订单定制 |
线槽盖板厚度 | 1.2 mm |
标准长度 | 每根3000 mm |
表面处理 | 热镀锌（BS 729，DIN 50976）、电镀锌、喷塑 |
设计依据 | NEMA VE 1 |
1.8至2.0 mm 是产品数据，并不是对每个项目都有约束力的限值。如果项目技术规格书要求其他厚度，可以按该厚度订货。产品详情见电缆桥架和梯式桥架页面。
还要注意，一套系统由多个部件组成。例如线槽盖板厚度为1.2 mm，与桥架本体不同。因此，只写一个“板厚2 mm”而不注明部件，制图员、造价人员和供应商可能会有不同理解。
板厚增加会带来哪些变化
钢板加厚会直接影响项目中的三个方面。
- 刚度。在相同荷载和跨距下，用更厚钢板制作的侧板和底板挠度更小。
- 单根重量。每根3000 mm 的桥架变重，支吊架承受的恒载随之增加，安装时的吊装工作量也会增加。
- 成本。板厚是成本因素之一，其他因素包括宽度、高度、表面处理、配件数量和总量。具体成本请按您的工程量清单索取报价。
也就是说，加厚钢板并非没有代价。在规格书中写入更大的数值之前，先确认真正需要调整的是板厚。
增加板厚并非提高承载能力的唯一方法
梯式桥架的承载能力取决于宽度、侧板高度、板厚和支吊架间距。因此，当荷载计算不满足要求时，可以比较以下几种做法。
- 侧板形式。梯式桥架 type W 采用双折边侧板，截面惯性矩增大。在相同跨距下，其挠度小于相同板厚的 type U，因此 type W 用于较重的电缆荷载，而无需增加板厚。
- 侧板高度。重型梯式桥架采用100至152 mm 的侧板，用于大截面动力电缆和长跨距，侧板高度以及加强卷边或翻边提供额外刚度。
- 桥架侧壁截面。对于电缆桥架，type C 将侧壁折弯成 C 形截面，使上缘刚度更高。宽度400 mm 及以上或支吊架跨距较长时，可考虑 type C。
- 支吊架间距。加密支吊架可以在不更换产品的情况下减小挠度，但会增加支吊架数量。
- 板厚。当其他做法不适合现场条件时，可订购1.8至2.0 mm 以外的板厚。
采用哪种组合，由项目设计工程师决定。提供电缆和跨距数据后，供应商可以协助计算。
板厚对支吊架跨距的影响
板厚是决定支吊架跨距的因素之一。最终的支吊架间距取决于电缆重量和板厚。作为起点，电缆桥架支吊架间距一文采用以下常用数值。

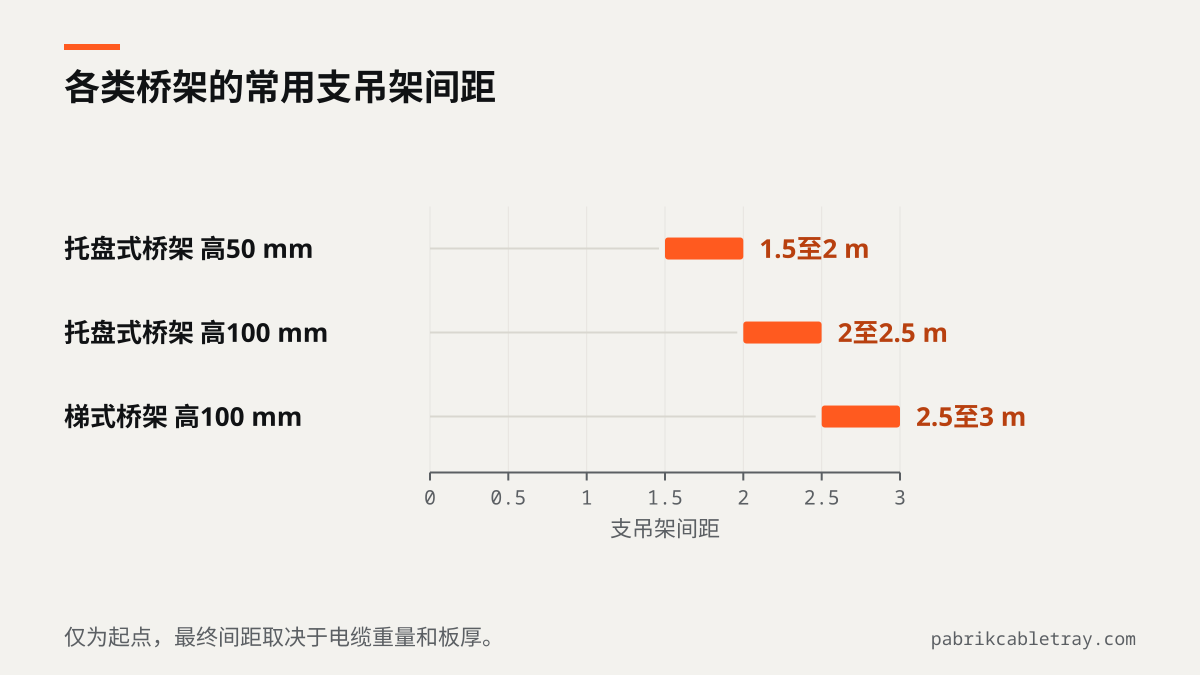

系统 | 常用支吊架间距 |
|---|---|
电缆桥架，高度50 mm | 1.5至2 m |
电缆桥架，高度100 mm | 2至2.5 m |
梯式桥架，高度100 mm | 2.5至3 m |
如需了解某一实际配置的承载能力，可参考荷载试验数据。一款宽1000 mm、高100 mm、板厚2.0 mm 的梯式桥架 type W 由位于勿加泗（Bekasi）的合作制造商生产，并由独立实验室在2.5 m 跨距下进行测试。结果为：在10 mm 挠度限值（跨距的1/250，NEMA VE 1 等级10A）时荷载正好为360 kg，样品每跨最多承受550 kg。
该数值只适用于上述配置。不要直接套用到1.8 mm 钢板、type U 或其他宽度上。如何解读这项试验结果，见梯式桥架承载能力一文。
何时需要考虑更厚的钢板
板厚宜基于计算确定，而不是沿用以往项目的习惯。以下工作顺序可帮助设计团队得出有依据的数值。
- 确定桥架宽度和高度，依据是电缆数量和外径。宽度计算可通过联系页面发送电缆数据，由我们协助计算。
- 计算每米电缆重量，依据电缆清册，包括计划预留的电缆。
- 确定现场实际可安装的支吊架间距，例如在管廊上，或在检修道路上方无法加密支吊架的位置。
- 与规格书要求的荷载等级或挠度限值对照。NEMA VE 1 的荷载等级是支吊架跨距与单位长度工作荷载的组合。
- 计算不满足时比较各种做法，参照上文提高承载能力的方法清单。
- 将结果写入规格书，按部件写明板厚数值，并注明作为计算依据的荷载等级或支吊架间距。
如果项目规格书已规定某一板厚，按该数值执行并写入工程量清单。如果尚未规定，请发送跨距和电缆重量数据，以便按要求的荷载等级确定型号、侧板高度和板厚。
如何在规格书和工程量清单中写明板厚
关于板厚的误解，可能源于过于简略的工程量清单条目。以下四个做法可以避免这类问题。
- 每项一个数值。写“板厚2.0 mm”，不要写“1.8至2.0 mm”。工程量清单中写范围，两份报价就难以比较。
- 注明部件。将桥架本体或梯式桥架侧板的厚度与盖板厚度分开。弯通、三通和垂直弯通等配件，要写明要求的板厚和表面处理，不要默认与本体相同。
- 板厚与表面处理分开写。规范的规格书将材料和板厚作为一项，表面处理以及热镀锌的锌层厚度作为另一项。同时约定板厚数值指的是表面处理前还是表面处理后的钢板厚度。
- 与计算依据挂钩。注明要求的 NEMA VE 1 荷载等级或支吊架间距，让供应商知道该板厚对应什么工况。
工程量清单写法示例：
序号 | 描述 | 单位 |
|---|---|---|
1 | 梯式桥架 type W，W 600 x H 100 mm，长度3000 mm，材料 SPHC，板厚2.0 mm，热镀锌，NEMA VE 1 等级按规格书 | 根 |
2 | 梯式桥架 type W 90°水平弯通，W 600 x H 100 mm，板厚和表面处理同第1项 | 件 |
3 | 托盘式桥架（穿孔）type U，W 300 x H 100 mm，长度3000 mm，材料 SPHC，板厚2.0 mm，热镀锌 | 根 |
4 | 电缆桥架盖板 W 300 mm，厚度和表面处理按规格书 | 根 |
表面处理的选择见热镀锌与电镀锌一文。
到货时如何核查板厚
板厚、表面处理和依据标准都列在我们的报价中，货物运抵现场时可以逐项核对。用游标卡尺或千分尺在桥架边缘测量厚度，再与报价和工程量清单中的数值对比。
对于热镀锌桥架，在边缘测量时锌层也会计入读数。因此，工程量清单中关于“表面处理前还是表面处理后”的约定很重要，可以避免现场测量结果引起争议。
请通过联系页面发送项目的布置图、工程量清单或电缆清册。我们将按要求的荷载等级编制报价，写明型号、侧板高度和板厚，并清楚列出表面处理和依据标准。
常见问题
电缆桥架的标准板厚是多少？
Ponggawa 供应的电缆桥架和梯式桥架采用 SPHC 钢板，板厚1.8至2.0 mm。如果项目规格书有要求，其他厚度可按订单定制。我们产品数据中的线槽盖板厚度为1.2 mm，因此盖板厚度应作为单独条目填写。
什么情况下需要比1.8至2.0 mm 更厚的钢板？
以下两种情况需要考虑：项目规格书要求特定板厚，或者按电缆重量和支吊架间距计算仍不满足要求的荷载等级。加厚之前，先比较其他做法，例如 type W 侧板、重型侧板或加密支吊架。由项目设计工程师决定，我们可以根据您的跨距数据协助计算。
板厚会影响支吊架跨距吗？
会。除宽度和侧板高度外，最终的支吊架间距还取决于电缆重量和板厚。独立实验室对 type W 1000 x 100 mm、板厚2.0 mm 梯式桥架的荷载试验数据显示，在2.5 m 跨距、10 mm 挠度限值时荷载为360 kg，该数值只适用于这一配置。
工程量清单中板厚怎么写？
每项写一个以 mm 为单位的板厚数值，注明部件（本体、侧板或盖板），并与表面处理条目分开。再补充材料、型号、宽度、高度、单根长度，以及作为计算依据的荷载等级或支吊架间距。同时约定板厚数值指的是表面处理前还是表面处理后的钢板厚度。
