网格桥架还是托盘式桥架：按电缆类型怎么选

简要回答： 网格桥架是由焊接钢丝制成的轻型网篮，可在现场直接剪切、弯折，适合数据、光纤和控制电缆。托盘式桥架是带满布腰形孔底板的钢板槽体，适合控制电缆、仪表电缆和中小截面动力电缆。对于重型动力电缆和较长的支吊架跨距，钢板电缆桥架或梯式桥架比网格桥架更合适。

两种系统，承托电缆的方式不同

网格桥架也常称 basket tray，由钢丝焊接成 50 x 100 mm 的网格，再弯折成 U 形截面。顶边的钢丝端头经过安全处理（T weld），放线时不会划伤电缆和施工人员。

托盘式桥架（穿孔）采用 1.8 至 2.0 mm 厚的热轧钢板 SPHC，弯折成 U 形或 C 形截面。底板满布成排的椭圆形腰形孔，电缆沿全线都有承托，并可在任意位置绑扎固定。

这一差异几乎决定了其他所有方面：适用的荷载、连接方式、转弯的做法，以及工程量清单的计算方法。

直接对比

表中未列出的尺寸，请把需求发给我们，我们在报价时确认能否供货。

荷载：网格桥架能否承载动力电缆

对于数据电缆和轻型电缆，网格桥架完全够用。网篮自重轻，便于安装在办公楼吊顶内或服务器机房机柜上方。

重型动力电缆和长跨距线路，应选择钢板电缆桥架或梯式桥架。大直径动力电缆最适合敷设在梯式桥架上。

如果选用钢板电缆桥架，要注意截面型式。宽度 400 mm 及以上的桥架或支吊架跨距较长时，type C 电缆桥架的顶边刚度更高，放线时不易变形。

任何线路的承载能力都取决于宽度、高度和支吊架间距。如果线路中混合了数据电缆和动力电缆，请发送电缆清单和计划的支吊架间距，我们的团队协助选定系统。

安装：连接、支吊架和转弯

网格桥架

网格桥架各段之间用连接片（splice）和连接夹连接，通过支吊架或中心支架（center support）从吊顶或机柜上悬挂。网篮内可加装隔板，把不同组别的电缆分开。

它的主要优势在于路由调整。弯通、三通和变径的做法是剪断几根钢丝，再用连接夹连接，无需等待成品配件。在机柜布局经常变动的数据中心或服务器机房，现场团队可以当场调整线路。

托盘式桥架

桥架直段标准长度 3000 mm，用连接片和螺栓连接。转弯和分支采用成品配件：弯通、三通、四通、变径，以及内垂直弯通或外垂直弯通，有圆弧型和斜角型两种。压板把桥架固定在支吊架上。

电缆桥架的支吊架间距一般为：高度 50 mm 时 1.5 至 2 m，高度 100 mm 时 2 至 2.5 m，具体取决于电缆荷载。支吊架应设在距接头和每个配件 600 mm 以内。详细说明见电缆桥架支吊架间距一文。

由于配件按图纸订制，电缆桥架的路由最好在下单前定稿。

表面处理与使用环境

网格桥架可选电镀锌或热镀锌。托盘式桥架可选热镀锌（BS 729，DIN 50976）、电镀锌和喷塑。

表面处理按安装环境选择。电镀锌适用于干燥的室内场所，如办公楼、商场和配电室。热镀锌是室外、潮湿区域、沿海地区和重工业场所的标准选择。线路颜色有要求时采用喷塑，例如消防报警线路用红色或橙色。详细对比见热镀锌与电镀锌对比一文。

需要加盖的线路，托盘式桥架的直段和每种配件都有对应盖板，用盖板压扣固定。网格桥架如需盖板，请在询价时提出。

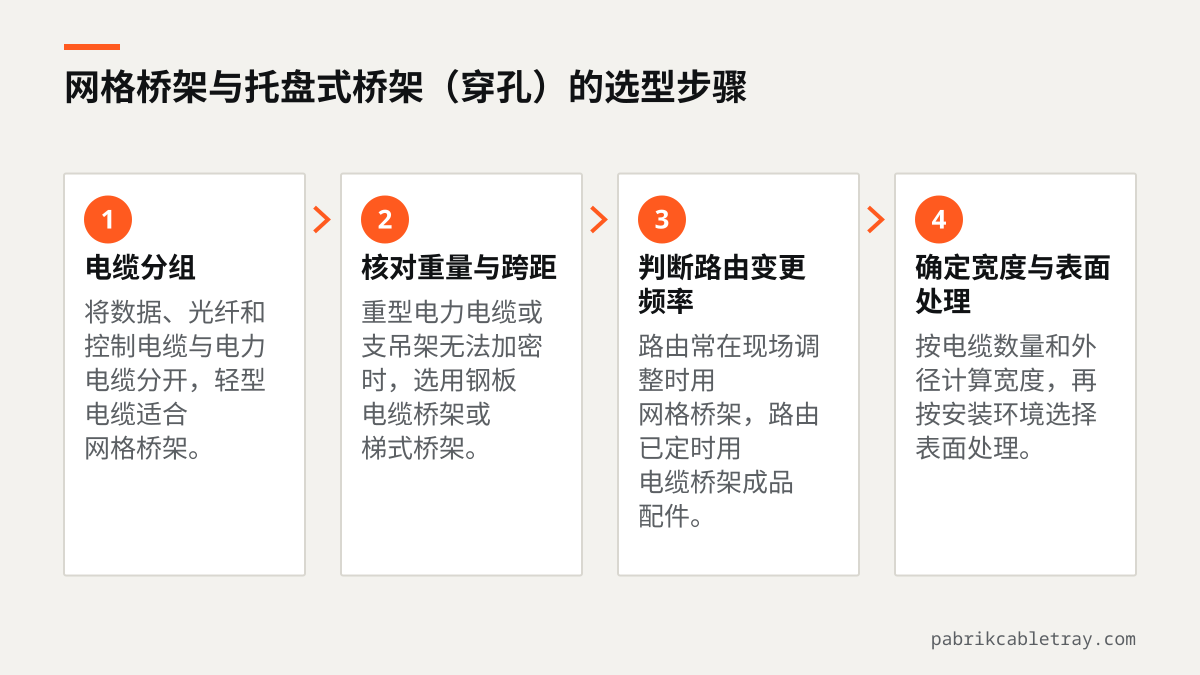

四步完成选型

1. 电缆分组。 把数据、光纤和控制电缆与动力电缆分开。轻型电缆组是网格桥架的候选。
2. 核对重量和跨距。 重型动力电缆，或支吊架无法加密的情况，应选钢板电缆桥架或梯式桥架。
3. 看路由调整频率。 需要经常在现场调整的路由，用网格桥架施工更方便；已经定稿的路由适合采用电缆桥架成品配件。
4. 确定宽度和表面处理。 根据电缆数量和外径计算宽度，也可以通过联系页面发送电缆清单，再按安装环境选择表面处理。

同一个项目可以同时采用两种系统：动力线路用电缆桥架或梯式桥架，服务器机房机柜上方或吊顶内的数据电缆用网格桥架。

什么情况下梯式桥架比两者都合适

大直径动力电缆、中压电缆、主干线路以及 2 至 3 m 的支吊架跨距，应选择梯式桥架。梯式桥架由两根侧板和每隔 300 mm 一根的横档组成，大截面电缆可直接绑扎在横档上。

小截面电缆反而不适合梯式桥架，因为会在横档之间下垂。动力线路中的小截面电缆，仍应回到托盘式桥架。桥架与梯架的对比见电缆桥架与梯式桥架的区别一文。

两种方案同时报价

请通过联系页面发送布置图、工程量清单或电缆清单，并注明电缆分组、计划的支吊架间距和安装环境。我们会把网格桥架和电缆桥架两种方案并列报价，包含连接件、支吊架和配件，便于您在同一项目上直接比较。

常见问题

网格桥架能承载动力电缆吗？

网格桥架用于数据、光纤和控制电缆等轻型电缆，不用于重型动力电缆。建议把轻型电缆组放在网格桥架上，重型动力电缆和长跨距线路放在钢板电缆桥架或梯式桥架上。如果线路中混有多种电缆，请发送电缆清单和支吊架间距，以便正确选定系统。

网格桥架如何连接和吊装？

网格桥架各段之间用连接片（splice）和连接夹连接。网篮通过支吊架或中心支架从吊顶或机柜上悬挂。弯通、三通和变径的做法是剪断几根钢丝，再用连接夹连接。

什么情况下梯式桥架比网格桥架更合适？

大直径动力电缆、中压电缆、主干线路以及 2 至 3 m 的支吊架跨距，梯式桥架更合适。网格桥架用于数据、光纤和控制电缆等轻型电缆。

网格桥架有哪些规格？

网格桥架宽度有 100、150、200、300、400、500 和 600 mm，高度 50 或 100 mm，钢丝网格 50 x 100 mm。线路宽度超过 600 mm 时，托盘式桥架宽度可达 1000 mm。

网格桥架和电缆桥架的造价受哪些因素影响？

造价取决于宽度、高度、表面处理、连接件和支吊架数量、配件数量以及订货量。电缆桥架的钢板厚度和成品配件数量也会影响造价。请发送工程量清单或图纸，我们为两种方案分别编制报价。
