Cable tray wiremesh atau berlubang: mana yang cocok untuk kabel Anda

Jawaban singkat: cable tray wiremesh adalah keranjang kawat baja las yang ringan dan bisa dipotong atau dibelokkan langsung di lapangan, cocok untuk kabel data, fiber dan kabel kontrol. Cable tray berlubang (perforated) adalah talang plat baja dengan alas penuh berlubang slot, cocok untuk kabel kontrol, instrumen dan kabel daya kecil sampai menengah. Untuk kabel daya berat dan bentang support panjang, cable tray plat atau cable ladder lebih tepat daripada wiremesh.

Dua sistem dengan cara menopang kabel yang berbeda

Wiremesh cable tray, sering disebut basket tray, dibuat dari kawat baja yang dilas membentuk grid 50 x 100 mm lalu ditekuk menjadi profil U. Ujung kawat di tepi atas dibuat aman (T weld) agar tidak melukai kabel dan teknisi saat penarikan.

Cable tray berlubang dibuat dari plat baja hot rolled SPHC tebal 1,8 sampai 2,0 mm, ditekuk menjadi profil U atau C. Alasnya penuh dengan slot oval berjajar, sehingga kabel tertopang di sepanjang jalur dan bisa diikat di titik mana pun.

Perbedaan ini menentukan hampir semua hal lain: beban yang cocok, cara menyambung, cara membuat belokan dan cara menghitung BOQ.

Perbandingan langsung

Untuk ukuran di luar daftar, kirim kebutuhan Anda dan kami cek ketersediaannya saat penawaran.

Dari sisi beban: apakah wiremesh kuat untuk kabel daya

Untuk kabel data dan kabel ringan, wiremesh lebih dari cukup. Bobot keranjangnya ringan, sehingga mudah dipasang di plafon gedung kantor atau di atas rak ruang server.

Untuk kabel daya berat dan bentang panjang, pilih cable tray plat atau cable ladder. Kabel daya berdiameter besar tetap paling tepat di cable ladder.

Kalau pilihan jatuh ke cable tray plat, perhatikan profilnya. Untuk tray lebar 400 mm ke atas atau bentang support yang lebih panjang, cable tray type C memberi tepi atas yang lebih kaku dan tidak mudah melengkung saat kabel ditarik.

Kapasitas jalur apa pun bergantung pada lebar, tinggi dan jarak support. Kalau jalur Anda berisi campuran kabel data dan kabel daya, kirim daftar kabel dan jarak support yang direncanakan, lalu tim kami membantu memilih sistemnya.

Dari sisi pemasangan: sambungan, hanger dan belokan

Wiremesh

Section wiremesh disambung dengan splice dan joint klem. Penggantungnya memakai hanger atau center support dari plafon atau rak. Divider bisa dipasang di dalam basket untuk memisahkan kelompok kabel.

Keunggulan utamanya ada pada perubahan rute. Belokan, tee dan reducer dibuat dengan memotong beberapa kawat lalu menyambungnya dengan klem, tanpa menunggu fitting pabrikan. Di data center atau ruang server yang layout raknya sering bergeser, tim lapangan bisa menyesuaikan jalur saat itu juga.

Cable tray berlubang

Batang tray panjang standar 3.000 mm disambung dengan join set dan baut. Belokan dan percabangan memakai fitting jadi: elbow, tee, cross, reducer dan inside atau outside riser, model radius atau diagonal. Hold down clamp mengunci tray ke support.

Jarak support cable tray umumnya 1,5 sampai 2 m untuk tinggi 50 mm dan 2 sampai 2,5 m untuk tinggi 100 mm, tergantung beban kabel. Tempatkan support dalam jarak 600 mm dari sambungan dan dari setiap fitting. Penjelasan lengkapnya ada di artikel jarak support cable tray.

Karena fitting dipesan sesuai gambar, rute cable tray sebaiknya sudah final sebelum pesanan dibuat.

Dari sisi finishing dan lingkungan

Wiremesh tersedia dengan finishing electro zinc atau HDG. Cable tray berlubang tersedia dengan hot dip galvanized (BS 729, DIN 50976), electro galvanized dan powder coating.

Pilih finishing dari lingkungan pemasangan. Electro galvanized cocok untuk ruang dalam yang kering seperti gedung kantor, mal dan ruang panel. HDG adalah pilihan baku untuk luar ruang, area lembap, pesisir dan industri berat. Powder coating dipakai saat warna jalur penting, misalnya merah atau oranye untuk jalur fire alarm. Perbandingan detailnya ada di artikel HDG atau electro galvanized.

Untuk jalur yang perlu ditutup, cable tray berlubang punya cover untuk straight dan setiap fitting, dikunci dengan cover clamp. Untuk wiremesh, tanyakan kebutuhan cover saat meminta penawaran.

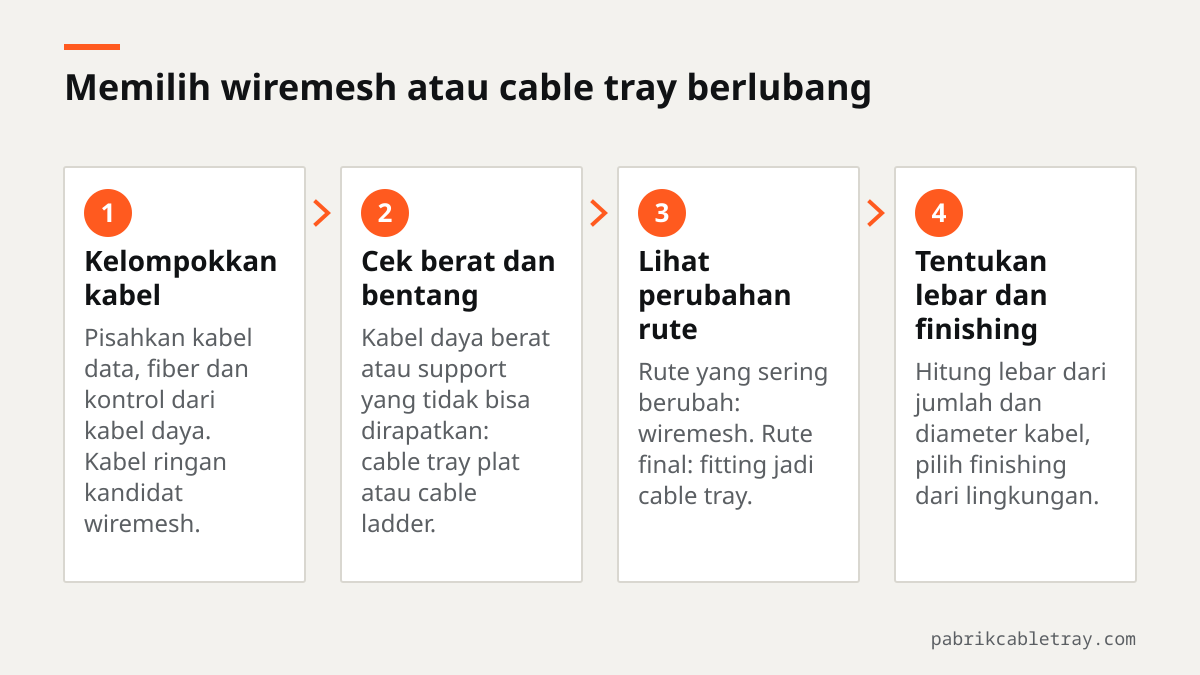

Cara memilih dalam empat langkah

1. Kelompokkan kabel. Pisahkan kabel data, fiber dan kontrol dari kabel daya. Kelompok kabel ringan adalah kandidat wiremesh.
2. Cek berat dan bentang. Kabel daya berat atau support yang tidak bisa dirapatkan mengarah ke cable tray plat atau cable ladder.
3. Lihat seberapa sering rute berubah. Rute yang sering disesuaikan di lapangan lebih mudah dikerjakan dengan wiremesh, rute yang sudah final cocok dengan fitting jadi cable tray.
4. Tentukan lebar dan finishing. Hitung lebar dari jumlah dan diameter kabel dengan kalkulator cable tray, lalu pilih finishing dari lingkungan pemasangan.

Satu proyek bisa memakai keduanya sekaligus: cable tray atau cable ladder untuk jalur daya, wiremesh untuk kabel data di atas rak atau di plafon ruang server.

Kapan cable ladder lebih tepat daripada keduanya

Pilih cable ladder untuk kabel daya berdiameter besar, kabel tegangan menengah, jalur utama dan bentang support 2 sampai 3 m. Ladder terdiri dari dua side rail yang dihubungkan rung setiap 300 mm, sehingga kabel besar bisa diikat langsung ke rung.

Kabel kecil justru tidak cocok di ladder karena melendut di antara rung. Untuk kabel kecil di jalur daya, kembali ke cable tray berlubang. Perbandingan tray dan ladder dibahas di artikel perbedaan cable tray dan cable ladder.

Minta penawaran untuk kedua opsi

Kirim gambar layout, BOQ atau daftar kabel lewat halaman kontak. Sebutkan kelompok kabel, jarak support yang direncanakan dan lingkungan pemasangan. Kami menyusun penawaran wiremesh dan cable tray berdampingan, lengkap dengan sambungan, support dan fitting, sehingga Anda bisa membandingkan keduanya untuk proyek yang sama.

Pertanyaan yang sering diajukan

Apakah wiremesh kuat untuk kabel daya?

Wiremesh ditujukan untuk kabel ringan seperti data, fiber dan kontrol, bukan kabel daya berat. Pisahkan kelompok kabel ringan ke wiremesh, lalu tempatkan kabel daya berat dan jalur dengan bentang panjang di cable tray plat atau cable ladder. Kalau jalurnya berisi campuran kabel, kirim daftar kabel dan jarak support agar sistemnya bisa dipilih dengan benar.

Bagaimana wiremesh disambung dan digantung?

Section wiremesh disambung dengan splice dan joint klem. Keranjang digantung dengan hanger atau center support dari plafon atau rak. Belokan, tee dan reducer dibuat dengan memotong beberapa kawat lalu menyambungnya dengan klem.

Kapan cable ladder lebih tepat daripada wiremesh?

Cable ladder lebih tepat untuk kabel daya berdiameter besar, kabel tegangan menengah, jalur utama dan bentang support 2 sampai 3 m. Wiremesh ditujukan untuk kabel data, fiber dan kontrol yang ringan.

Berapa ukuran wiremesh yang tersedia?

Wiremesh tersedia lebar 100, 150, 200, 300, 400, 500 dan 600 mm dengan tinggi 50 atau 100 mm. Grid kawatnya 50 x 100 mm. Untuk jalur yang lebih lebar dari 600 mm, cable tray berlubang tersedia sampai lebar 1.000 mm.

Apa yang memengaruhi biaya wiremesh dan cable tray?

Biaya ditentukan oleh lebar, tinggi, finishing, jumlah sambungan dan support, jumlah fitting serta kuantitas pesanan. Pada cable tray, tebal plat dan jumlah fitting jadi ikut berpengaruh. Kirim BOQ atau gambar agar kami bisa menyusun penawaran untuk kedua opsi.
