印尼供应商为电缆桥架工程量清单报价需要哪些资料
提供路由图纸或电缆桥架工程量清单，写明系统类型、宽度、高度、板厚、表面处理、配件和支吊架要求，以及交货地点，报价才能完整。
作者：Ponggawa 技术团队
其他语言版本：English
简要回答： 印尼供应商要完整报价一份电缆桥架工程量清单，需要路由布置图或工程量清单、每条路由的系统类型、宽度和高度、板厚、表面处理、配件数量、支吊架和附件范围，以及交货地点。有了这些信息，每一行都能计价和核对。缺少任何一项，报价就会建立在假设之上，之后还得返工修正。
为什么电缆桥架工程量清单的报价常常不完整
像“电缆桥架 300 x 100，600 m”这样一行清单可以报价，但它漏掉了现场实际要用的大量部件：每个转弯处的配件、连接片、支吊架和压板。这些部件随后会在下单后以追加项的形式出现。
询价资料完整，供应商就能根据您的布置图逐件统计。Ponggawa 会根据您的工程量清单或布置图，把直段、配件、支吊架、压板和螺栓一并计算，使报价对应一条真正可以安装的路由。
清单：询价时需要提供的资料
可以把下表作为询价文件（RFQ）的封面页。每一行都会影响报价的范围或成本。
项目 | 需要写明的内容 | 为什么重要 |
|---|---|---|
图纸 | 电缆路由平面图和剖面图，并标注标高 | 供应商据此统计配件、垂直弯通和支吊架 |
工程量清单或电缆清册 | 各规格的长度，或每条路由的电缆外径和数量 | 确定直段数量，或用于核算桥架规格 |
系统类型 | 梯式桥架、托盘式桥架、线槽、走线槽或网格桥架 | 每种系统有各自的截面和配件 |
截面型式 | 梯式桥架为 type U、type W 或 heavy duty；托盘式桥架为 type U 或 type C | 影响刚度，进而影响可采用的支吊架跨距 |
宽度和高度 | 例如 300 x 100 mm，按路由分别注明 | 每个直段和配件的主要尺寸 |
板厚 | 1.8 mm、2.0 mm，或按订单定制的其他厚度 | 决定重量、刚度和成本 |
表面处理 | 热镀锌、电镀锌或喷塑（注明 RAL 色号） | 取决于每条路由所处的环境 |
配件 | 弯通、三通、四通、变径和垂直弯通的数量，圆弧型或斜角型 | 只列长度的清单里看不到 |
支吊架 | 吊架横担加吊杆，或托臂，以及设计间距 | 决定支吊架数量 |
附件 | 盖板、盖板压扣、隔板、封堵板、压板 | 容易遗漏，但交付验收时必不可少 |
交货 | 项目现场位置及分批交货安排 | 运费按送达现场报价 |
每一项怎样描述才便于报价
按路由写明系统和截面型式
按每条路由写明系统，而不是整个项目只写一次。一座工厂可以在主动力路由使用梯式桥架，在控制和仪表电缆路由使用托盘式桥架。如果设计在长跨距处采用刚度更高的截面，请写明型号：梯式桥架产品包括 type U、type W 和 heavy duty 侧板。
托盘式桥架的 type U 和 type C 截面使用相同的连接片和螺栓，因此两者可以在同一项目中混用。请注明每条路由采用哪一种，或请供应商根据宽度提出建议。
宽度、高度和长度
宽度和高度以毫米为单位，与图纸保持一致。托盘式桥架宽度为 100 至 1000 mm，高度有 50 mm 和 100 mm 两种。梯式桥架宽度为 100 至 1200 mm，侧板高度有 50、75、100、127、150 和 152 mm。
标准长度为每节 3000 mm。路由长度以米为单位提供，由供应商换算为节数。如果手上只有电缆清册，可以根据电缆外径和填充率计算宽度，详见如何根据电缆数量确定电缆桥架规格。
材料、板厚和设计标准
产品采用热轧钢板 SPHC 制造，板厚 1.8 至 2.0 mm，其他厚度可按订单定制。电缆桥架和梯式桥架按 NEMA VE 1 设计。
如果您的技术规格书依据 IEC 61537 或企业标准编写，请在询价中注明相关条款以及要求的荷载和跨距。报价中就可以清楚说明所报产品与该要求的对应关系，由您的工程师判断。作为可核实的参考数据：一家独立实验室测试了一款 type W 梯式桥架，该桥架由位于勿加泗（Bekasi）的合作制造商生产。在宽 1000 mm、高 100 mm、板厚 2.0 mm、跨距 2.5 m 的条件下，它在 10 mm 挠度限值（跨距的 1/250，NEMA VE 1 荷载等级 10A）时承载 360 kg，样品每跨最多承载 550 kg。
按环境选择表面处理
表面处理可选热镀锌（BS 729、DIN 50976）、电镀锌和喷塑。户外、沿海、化工和重工业区域通常选用热镀锌。电镀锌适用于办公室、配电室等干燥的室内区域。需要用颜色区分路由时采用喷塑，例如消防报警路由。
如果项目同时有室内和室外路由，请按表面处理拆分清单行。热镀锌与电镀锌对比一文对两者的区别有更详细的说明。
配件
按类型和规格列出每个配件：水平弯通、三通、四通、变径（中心、左侧或右侧）以及内垂直弯通或外垂直弯通。请注明需要圆弧型还是斜角型。路由中有非 90 度的转弯时，改用可调垂直件和可调水平件，或鱼尾连接板。
如果无法自行统计配件，可以发送布置图，请供应商代为统计。这是常规要求。
支吊架和附件
支吊架按每条路由上的支撑点逐一计算。请说明路由是吊装在结构上（吊架横担加 M10 吊杆），还是用托臂固定在墙或柱上，并给出设计中的支吊架间距。

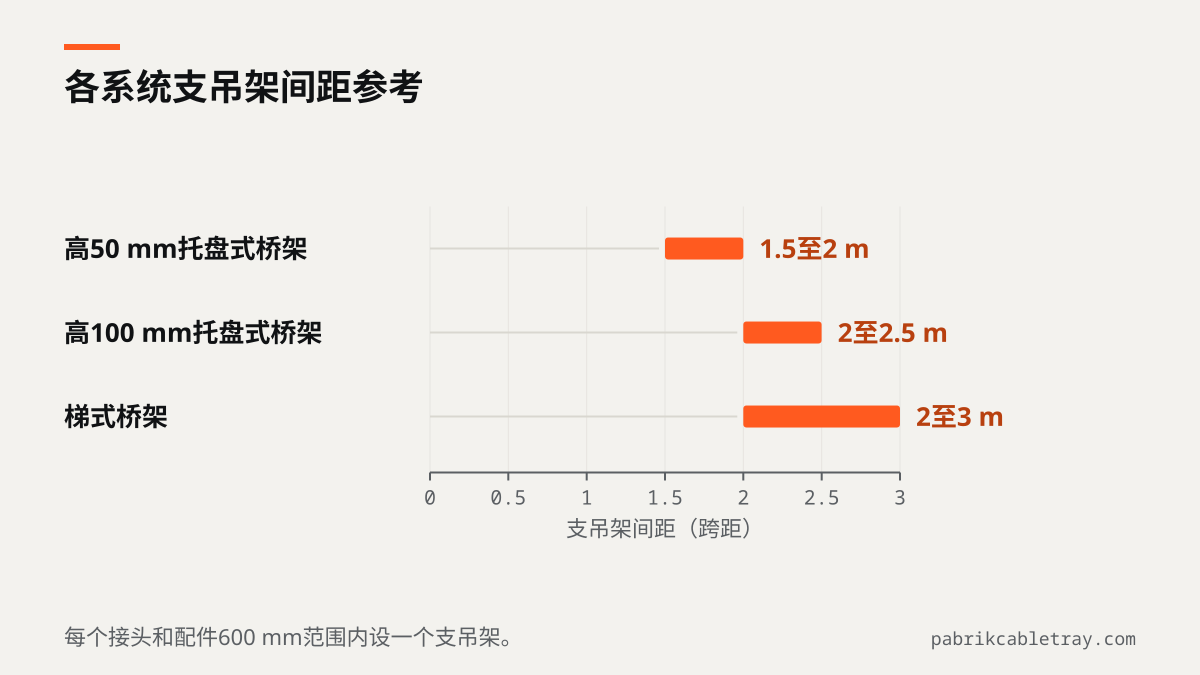

作为规划参考，高 50 mm 的托盘式桥架通常每 1.5 至 2 m 设一个支撑点，高 100 mm 的托盘式桥架每 2 至 2.5 m 设一个，梯式桥架跨距为 2 至 3 m，并且每个接头和配件 600 mm 范围内都要设一个支撑点。最终间距取决于电缆荷载，详见电缆桥架支吊架间距。
然后列出附件：连接片、压板、盖板和盖板压扣、直隔板以及封堵板。电缆桥架附件指南介绍了每个部件的作用。
示例：一条直线路由的部件统计
下面演示供应商如何把一行清单拆解为部件。以一条 30 m 的直线路由为例，采用 3 m 一节的桥架，每 2 m 设一个支撑点。
- 直段：30 m 除以 3 m，共 10 节。
- 连接片：每两节之间的接头一套，共 9 套。
- 支撑点：30 m 范围内每 2 m 一个，共 16 个。
- 每个支撑点：1 根吊架横担、2 根吊杆和 2 个压板。
- 再根据布置图加上配件、盖板以及每个配件处的接头。
把这个算法应用到每一条路由，“600 m 桥架”与一份完整清单之间的差距就一目了然。接地和跨接部件也应列入工程量清单，详见电缆桥架接地与跨接。
哪些项目决定报价成本
电缆桥架报价的价格随少数几个变量变化。了解这些变量，有助于逐行比较各家报价。
- 宽度和高度： 截面越大，每节耗用的钢材越多。
- 板厚： 板越厚，重量和成本越高。
- 表面处理： 热镀锌、电镀锌和喷塑的价格各不相同。
- 配件数量： 每一个转弯、分支和标高变化都会增加一个配件。
- 数量： 订单的总量。
- 交货： 到项目现场的距离和运输路线。
收到报价后需要确认什么
Ponggawa 的报价按部件列出单价，增值税（VAT）和送达项目现场的运费单独列明。板厚、表面处理和参考标准都写在报价单上，货物到场时可以据此验收。
定标前，请核对以下几点：
- 清单中的每条路由、每种规格和每种表面处理都单独成行。
- 包含配件、支吊架、压板和螺栓，而不只是直段。
- 如需盖板，盖板与直段分开计价。
- 板厚和表面处理与您的技术规格一致。
- 写明交货计划和交货地址；请要求在报价中注明交货计划。

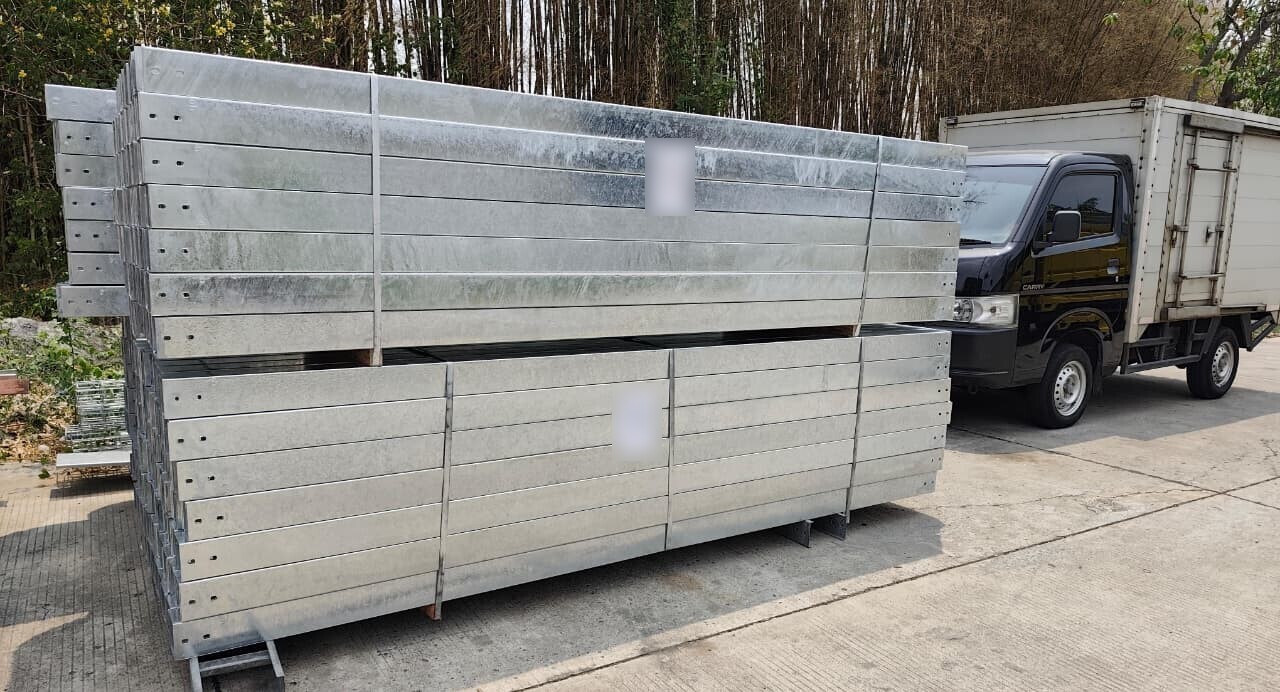

货物按规格打包，从勿加泗发货，爪哇岛内用卡车运输，爪哇岛以外走海运。订单处理方式详见关于我们。
发送工程量清单获取报价
如果您的团队正在为印度尼西亚的工厂、数据中心或冶炼厂准备询价文件，请通过联系页面发送图纸、工程量清单或电缆清册。上述清单中的信息提供得越全，报价就越接近完整路由。您也可以浏览产品系列，把清单中的各行与现有系统对应起来。
常见问题
仅凭图纸可以报价吗？
可以。报价可以根据路由图纸、工程量清单或电缆清单编制。供应商会根据布置图统计直段、配件、支吊架和压板。请在图纸或询价中写明系统、表面处理和板厚，避免这些参数被假定。
电缆桥架报价的成本主要由哪些因素决定？
主要因素是宽度和高度、板厚、表面处理、配件数量、总量以及送达现场的运输。只列直段长度的清单会漏掉配件和支吊架。按这些项目逐行比较报价，就能看出差异所在。
收到报价后应该确认哪些内容？
检查每条路由和每种规格是否单独成行，是否包含配件、支吊架和附件，板厚、表面处理和参考标准是否写明。确认增值税和运费是否单独列出。请要求在报价中注明交货计划。
清单里已经列了桥架规格，还需要电缆清册吗？
报价时不需要。列有规格和长度的工程量清单足以对材料计价。如果希望在下单前根据电缆外径和数量核算桥架宽度，电缆清册会很有帮助。
一份报价能同时包括梯式桥架、托盘式桥架和附件吗？
可以。Ponggawa 供应梯式桥架、托盘式桥架、线槽、走线槽和网格桥架，以及安装所需的配件、盖板和支吊架。一份工程量清单可以涵盖全部产品，按路由、规格和表面处理分行列出。
