电缆桥架盖板何时需要加装，尺寸如何选择

简要回答：当电缆线路受容易堆积的粉尘或纤维影响、在户外受日晒雨淋，或位于有坠物风险的作业区下方时，电缆桥架需要加装盖板。在洁净的室内，托盘式桥架通常保持敞开，便于电缆散热。盖板宽度与桥架宽度一致，每个弯通、三通、四通、变径和垂直弯通都使用相应的配件盖板。

对于在印度尼西亚建设工厂、数据中心和工业设施的工程与采购团队，关键是在工程量清单中分清哪些线段加盖、哪些敞开，并让盖板与桥架的型号、宽度和表面处理一一对应。

是否所有电缆桥架都需要盖板？

不需要。托盘式桥架的盖板是可选附件。底板上的腰形孔本来就是为了保持电缆周围的空气流通、方便绑扎电缆，因此建筑吊顶内或洁净配电室里的线路一般不加盖。

只有线路工况需要时，盖板才列入工程量清单。电缆桥架附件页面的标准部件清单写得很清楚：线路需要封闭时，加配盖板和盖板压扣。连接片、支吊架和压板等始终需要的其他部件，在电缆桥架附件种类及作用一文中有详细介绍。

需要加装盖板的工况

是否加盖板取决于线路所处的环境，而不是桥架尺寸。下表汇总了印尼工业区常见的几种工况。

各地区的典型情况如下。茂物和德波的水泥产业区适合使用封闭式线槽或加盖板的托盘式桥架。万隆的纺织区强烈建议加装盖板，因为棉纤维容易堆积。在加拉旺，厂房之间的户外线路采用热镀锌梯式桥架加顶部盖板，可保护电缆免受高温和雨淋。

高层建筑也有自己的需求。雅加达的项目中，电缆线路多位于吊顶空间和垂直竖井内，因此需要中等规格的托盘式桥架、垂直弯通以及竖井用盖板。

盖板对电缆散热的影响

盖板会限制电缆上方的空气流动。原理与线槽相同：封闭槽体内的电缆散热较慢，其载流量需要相对敞开桥架内的电缆向下修正。详细说明见线槽与电缆桥架的区别一文。

另一方面，粉尘区里敞开的桥架也不一定散热更好。堆积在电缆上的粉尘或纤维层同样会阻碍散热。在这种环境下，盖板和盖板压扣反而能防止堆积。

由于这两种效应作用方向相反，未经项目电气设计方批准，不要在动力电缆线路上增加或拆除盖板。是否需要调整电缆截面或修正载流量，由设计方计算确定。

如何选择盖板尺寸

盖板与桥架配套订购，因此需要先确定完整的桥架数据。编制工程量清单时按以下顺序进行。

1. 确定桥架宽度和高度。 根据电缆数量和外径计算宽度，电缆清单也可以通过联系页面发送给我们。桥架宽度范围为 100 至 1,000 mm，高度为 50 mm 或 100 mm。
2. 盖板宽度与桥架宽度一致。 300 x 100 的托盘式桥架配宽 300 mm 的盖板，600 x 100 的桥架配宽 600 mm 的盖板。在工程量清单的盖板行中同时注明桥架型号（type U 或 type C），使盖板报价与所订桥架相符。
3. 直通盖板按每根 3 m 计算。 加盖线段中的每根直通桥架需要一根直通盖板。30 m 长的封闭线路即为 10 根桥架和 10 根盖板。
4. 每个转弯和分支处加配件盖板。 盖板有直通、弯通、三通、四通、变径和垂直弯通几种。变径盖板按变径的宽度组合配置，例如从 400 mm 变到 300 mm。
5. 列入盖板压扣。 作为单独条目列出以免遗漏，并在报价中确认数量。
6. 表面处理保持一致。 附件的表面处理与桥架相同。户外、潮湿和沿海线路使用热镀锌，干燥的室内可以使用电镀锌。

还应在线路图上标明哪些线段加盖、哪些敞开。同一条线路可以只在特定线段加盖，例如跨越生产区上方的部分。

盖板压扣的作用

盖板压扣用于将盖板固定在桥架上。没有压扣，盖板只是搁在桥架侧板上。

线槽的产品资料明确写明了这一作用：盖板用盖板压扣紧固，受振动时不会移位。在粉尘区，盖板与盖板压扣配合使用，保持线路封闭，粉尘不会堆积在电缆上。因此，每当线路需要加盖时，都应将盖板压扣与盖板一起订购。

加盖板的托盘式桥架、梯式桥架还是线槽？

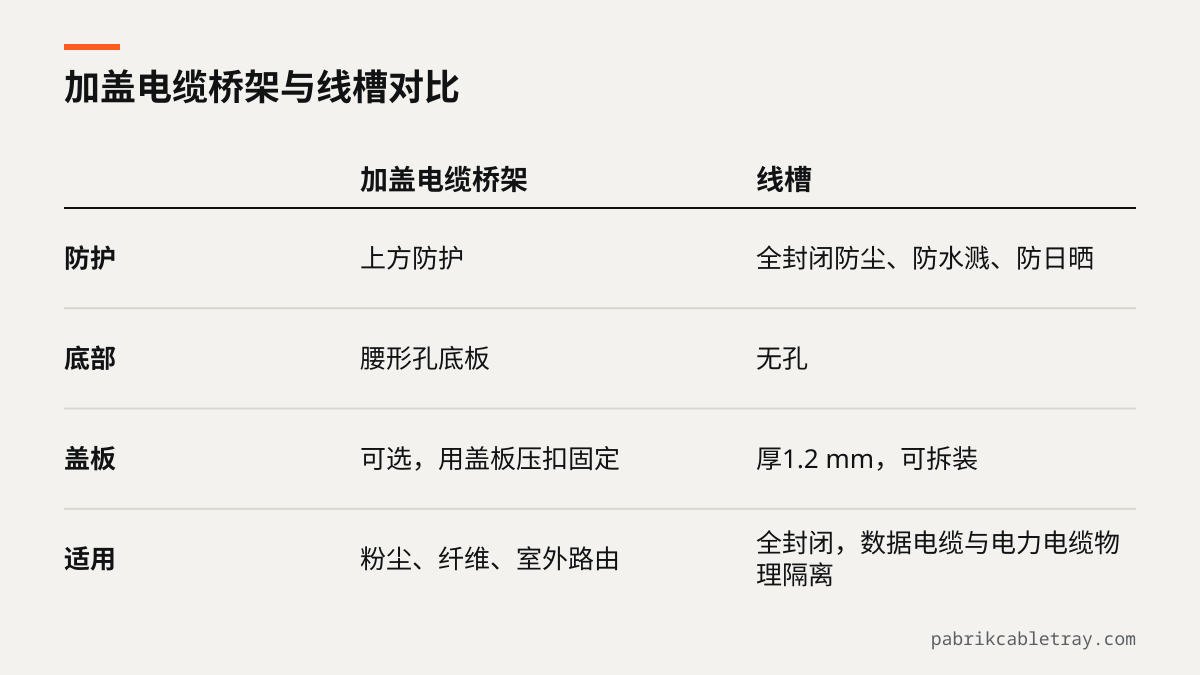

托盘式桥架的盖板从上方保护电缆，但底板仍带有腰形孔。如果线路需要完全防护粉尘、溅水和阳光，或数据电缆必须与动力电缆实体隔离，无孔的线槽更为合适。线槽盖板厚 1.2 mm，可以拆装。

托盘式桥架中，type U 侧板竖直，带内卷边，便于连接和加装盖板。梯式桥架也可以为户外线路加装顶部盖板，例如西冷和芝勒贡工业区的管廊，电缆受阳光直射时就加装顶部盖板。

报价中的盖板费用

盖板与桥架分开计价，按每根 3 m 计算，报价中分别列出两者。盖板费用还取决于桥架宽度、表面处理、配件盖板数量和加盖线路的长度。因此，把加盖线段和敞开线段分开列出的工程量清单，得到的报价更准确。

请通过联系页面发送线路图、工程量清单或电缆清单，并标明需要加盖板的线段。Ponggawa 团队会编制报价，在一份清单中分项列出桥架、盖板、配件盖板、盖板压扣和支吊架。

常见问题

所有电缆桥架都必须加盖板吗？

不必。托盘式桥架的盖板是可选的，只在线路需要封闭时安装，例如粉尘区、纺织厂、户外线路或作业区下方。在洁净的室内，桥架通常保持敞开，便于电缆散热。

盖板对电缆散热有什么影响？

盖板会限制电缆上方的空气流动，电缆散热变慢，载流量可能需要修正。在粉尘区，堆积在电缆上的粉尘同样会阻碍散热，而盖板可以防止这种堆积。修正方式由项目电气设计方决定。

盖板压扣起什么作用？

盖板压扣把盖板锁定在桥架上，使盖板保持原位。在线槽上，盖板压扣固定盖板，使其受振动时不移位。每当线路需要加盖时，都应将盖板压扣与盖板一起订购。

300 mm 宽的托盘式桥架配多宽的盖板？

300 mm 宽的桥架配 300 mm 宽的盖板。在工程量清单中注明桥架型号（type U 或 type C）和 3 m 盖板的根数，使盖板报价与桥架相符，再为同一线路上的每个配件加配盖板。

电缆桥架报价包含盖板吗？

不包含。直通桥架和盖板分别按每根 3 m 计价，报价中分别列出两者。请在线路图或工程量清单中标明需要加盖的线段，以便数量准确。
