Panduan teknis · 25 Oktober 2026 · 6 menit baca
Cable tray cover: kapan perlu dan cara memilih ukurannya
Pasang cover bila jalur terkena debu, serat, matahari, hujan atau benda dari atas. Lebar cover mengikuti lebar tray, dan setiap fitting memakai cover fitting yang sesuai.
Ditulis oleh Tim Teknis Ponggawa
Jawaban singkat: cable tray cover perlu dipasang saat jalur kabel terkena debu atau serat yang mudah menumpuk, terpapar matahari dan hujan di luar ruang, atau berada di bawah area kerja yang berisiko kejatuhan benda. Di ruang dalam yang bersih, cable tray perforated biasanya dibiarkan terbuka agar kabel mudah melepas panas. Lebar cover mengikuti lebar tray, dan setiap elbow, tee, cross, reducer dan riser memakai cover fitting yang sesuai.
Apakah semua cable tray perlu cover?
Tidak. Pada cable tray perforated, cover adalah aksesoris opsional. Alas berlubang slot sengaja dibuat untuk menjaga sirkulasi udara di sekitar kabel dan memudahkan pengikatan, jadi jalur di ceiling gedung atau ruang panel yang bersih umumnya tidak ditutup.
Cover baru masuk ke BOQ saat kondisi jalur memintanya. Daftar komponen standar di halaman aksesoris cable tray menuliskannya dengan jelas: cover dan cover clamp ditambahkan bila jalur perlu ditutup. Komponen lain yang selalu dibutuhkan, seperti join set, support dan hold down clamp, dibahas di artikel jenis aksesoris cable tray dan fungsinya.
Situasi yang menuntut cable tray cover
Keputusan memakai cover berangkat dari lingkungan jalur, bukan dari ukuran tray. Tabel berikut merangkum kondisi yang sering ditemui di kawasan industri Indonesia.
Kondisi jalur | Yang terjadi tanpa cover | Pilihan yang disarankan |
|---|---|---|
Pabrik semen dan area material berdebu | Debu menumpuk di atas kabel dan mengurangi pelepasan panas, debu semen juga abrasif | Tray HDG dengan cover, atau cable duct tertutup |
Pabrik tekstil | Serat kapas menumpuk di tray terbuka, menahan panas kabel dan menambah risiko kebakaran | Tray HDG dengan cover |
Pabrik minyak sawit yang lembap dan berminyak | Kelembapan dan minyak di udara langsung mengenai kabel di tray terbuka | Tray HDG dengan cover, hindari powder coating di area yang terkena uap panas |
Jalur outdoor antar gedung dan pipe rack | Kabel terkena panas matahari dan hujan langsung | Cable ladder atau tray HDG dengan cover atas |
Jalur di bawah area kerja atau yang terpapar dari atas | Benda dan kotoran yang jatuh langsung mengenai kabel | Tray dengan cover, atau cable duct bila perlu tertutup penuh |
Contoh nyata ada di halaman area. Kawasan semen di Bogor dan Depok cocok memakai cable duct tertutup atau tray dengan cover. Area tekstil di Bandung sangat disarankan memakai cover karena serat kapas mudah menumpuk. Untuk jalur outdoor antar gedung pabrik di Karawang, cable ladder HDG dengan cover atas melindungi kabel dari panas dan hujan.
Gedung bertingkat juga punya kebutuhan sendiri. Di proyek Jakarta, jalur kabel banyak berada di ceiling plenum dan shaft vertikal, sehingga kebutuhannya cable tray perforated ukuran sedang, riser, dan cover untuk shaft.
Pengaruh cover ke pendinginan kabel
Cover membatasi aliran udara di atas kabel. Prinsipnya sama dengan cable duct: kabel di dalam talang tertutup melepas panas lebih lambat, sehingga kapasitas arusnya perlu dikoreksi turun dibanding kabel di tray terbuka. Penjelasan lengkapnya ada di artikel perbedaan cable duct dan cable tray.
Di sisi lain, tray terbuka di area berdebu juga tidak otomatis lebih dingin. Lapisan debu atau serat yang menumpuk di atas kabel ikut menahan panas. Di lingkungan seperti ini, cover dan cover clamp justru mencegah penumpukan tersebut.
Karena dua efek ini saling berlawanan, jangan menambah atau melepas cover di jalur kabel daya tanpa persetujuan perencana listrik proyek. Perencana yang menghitung apakah penampang kabel atau koreksi kapasitas arus perlu disesuaikan.
Cara memilih ukuran cable tray cover
Cover dipesan sebagai pasangan tray, jadi data tray harus lengkap lebih dulu. Ikuti urutan ini saat menyusun BOQ.
- Tentukan lebar dan tinggi tray. Hitung lebar dari jumlah dan diameter kabel dengan kalkulator cable tray. Lebar tray tersedia 100 sampai 1.000 mm, tinggi 50 atau 100 mm.
- Samakan lebar cover dengan lebar tray. Tray 300 x 100 memakai cover lebar 300 mm, tray 600 x 100 memakai cover lebar 600 mm. Di BOQ, tulis juga tipe tray (type U atau type C) di baris cover supaya penawaran cover cocok dengan tray yang dipesan.
- Hitung cover lurus per batang 3 m. Satu batang tray lurus di bagian yang ditutup membutuhkan satu batang cover lurus. Jalur tertutup sepanjang 30 m berarti 10 batang tray dan 10 batang cover.
- Tambahkan cover fitting di setiap belokan dan percabangan. Cover tersedia untuk straight, elbow, tee, cross, reducer dan riser. Cover reducer mengikuti pasangan lebar reducer, misalnya dari 400 ke 300 mm.
- Masukkan cover clamp. Tulis sebagai item terpisah agar tidak terlewat, lalu konfirmasi jumlahnya di penawaran.
- Samakan finishing. Finishing aksesoris mengikuti finishing tray. Jalur outdoor, lembap dan pesisir memakai hot dip galvanized, ruang dalam yang kering bisa memakai electro galvanized.
Tandai juga di gambar jalur bagian mana yang ditutup dan mana yang terbuka. Satu jalur bisa hanya ditutup di segmen tertentu, misalnya bagian yang melintas di atas area produksi.
Fungsi cover clamp
Cover clamp adalah pengunci cover ke tray. Tanpa pengunci, cover hanya bertumpu di atas dinding samping tray.
Pada cable duct, fungsi ini tercantum jelas di data produk: cover dikencangkan dengan cover clamp sehingga tidak bergeser saat terkena getaran. Di area berdebu, pasangan cover dan cover clamp menjaga jalur tetap tertutup sehingga debu tidak menumpuk di atas kabel. Karena itu, pesan cover clamp bersama cover setiap kali jalur ditutup.

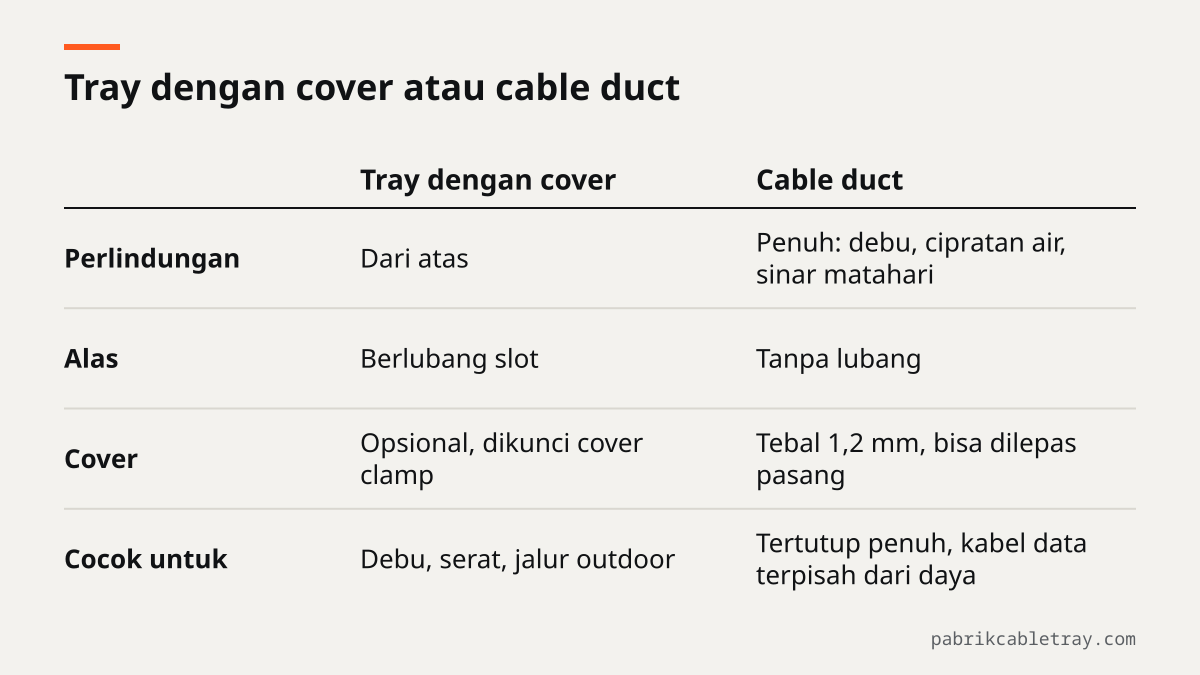

Tray dengan cover, cable ladder, atau cable duct?
Cover pada tray melindungi kabel dari atas, tetapi alasnya tetap berlubang slot. Bila jalur perlu terlindung penuh dari debu, cipratan air dan sinar matahari, atau kabel data harus dipisah secara fisik dari kabel daya, cable duct tanpa lubang lebih tepat. Cover duct tebal 1,2 mm dan bisa dilepas pasang.
Untuk cable tray, type U memiliki dinding samping tegak dengan bibir dalam yang mudah disambung dan diberi cover. Cable ladder juga bisa diberi cover atas untuk jalur outdoor, seperti di pipe rack kawasan Serang dan Cilegon yang memakai cover atas bila kabel terpapar matahari langsung.
Biaya cover di penawaran
Cover dihitung terpisah dari tray, per batang 3 m, dan penawaran merinci keduanya. Biaya cover ikut bergantung pada lebar tray, finishing, jumlah cover fitting dan panjang jalur yang ditutup. Karena itu BOQ yang memisahkan segmen tertutup dan terbuka menghasilkan angka yang lebih akurat.
Kirim gambar jalur, BOQ atau daftar kabel lewat halaman kontak, lalu tandai segmen yang perlu cover. Tim Ponggawa menyusun penawaran yang merinci tray, cover, cover fitting, cover clamp dan support dalam satu daftar.
Pertanyaan yang sering diajukan
Apakah semua cable tray harus pakai cover?
Tidak. Cover pada cable tray perforated bersifat opsional dan dipasang hanya bila jalur perlu ditutup, misalnya di area berdebu, pabrik tekstil, jalur outdoor atau di bawah area kerja. Di ruang dalam yang bersih, tray biasanya dibiarkan terbuka agar kabel mudah melepas panas.
Apa pengaruh cover ke pendinginan kabel?
Cover membatasi aliran udara di atas kabel, sehingga kabel melepas panas lebih lambat dan kapasitas arusnya bisa perlu dikoreksi. Di area berdebu, tumpukan debu di atas kabel juga menahan panas, dan cover mencegah penumpukan itu. Perencana listrik proyek yang memutuskan koreksinya.
Apa fungsi cover clamp?
Cover clamp mengunci cover ke tray agar cover tetap di tempatnya. Pada cable duct, cover clamp menahan cover agar tidak bergeser saat terkena getaran. Pesan cover clamp bersama cover setiap kali jalur ditutup.
Berapa lebar cover untuk cable tray 300 mm?
Cover untuk tray lebar 300 mm juga berlebar 300 mm. Di BOQ, sebutkan tipe tray (type U atau type C) dan jumlah batang 3 m agar penawaran cover cocok dengan tray-nya, lalu tambahkan cover untuk setiap fitting di jalur yang sama.
Apakah harga cable tray sudah termasuk cover?
Belum. Straight tray dan cover dihitung terpisah per batang 3 m, dan penawaran merinci keduanya. Tandai segmen yang perlu cover di gambar atau BOQ agar jumlahnya tepat.
