Katalog cable tray, cable ladder dan aksesoris
Semua produk dibuat dari hot rolled sheet steel SPHC 1,8 sampai 2,0 mm dengan panjang standar 3 m. Ladder, tray dan duct memakai pola lubang sambungan yang sama (slot 10 x 14 mm).
01 · Ladder

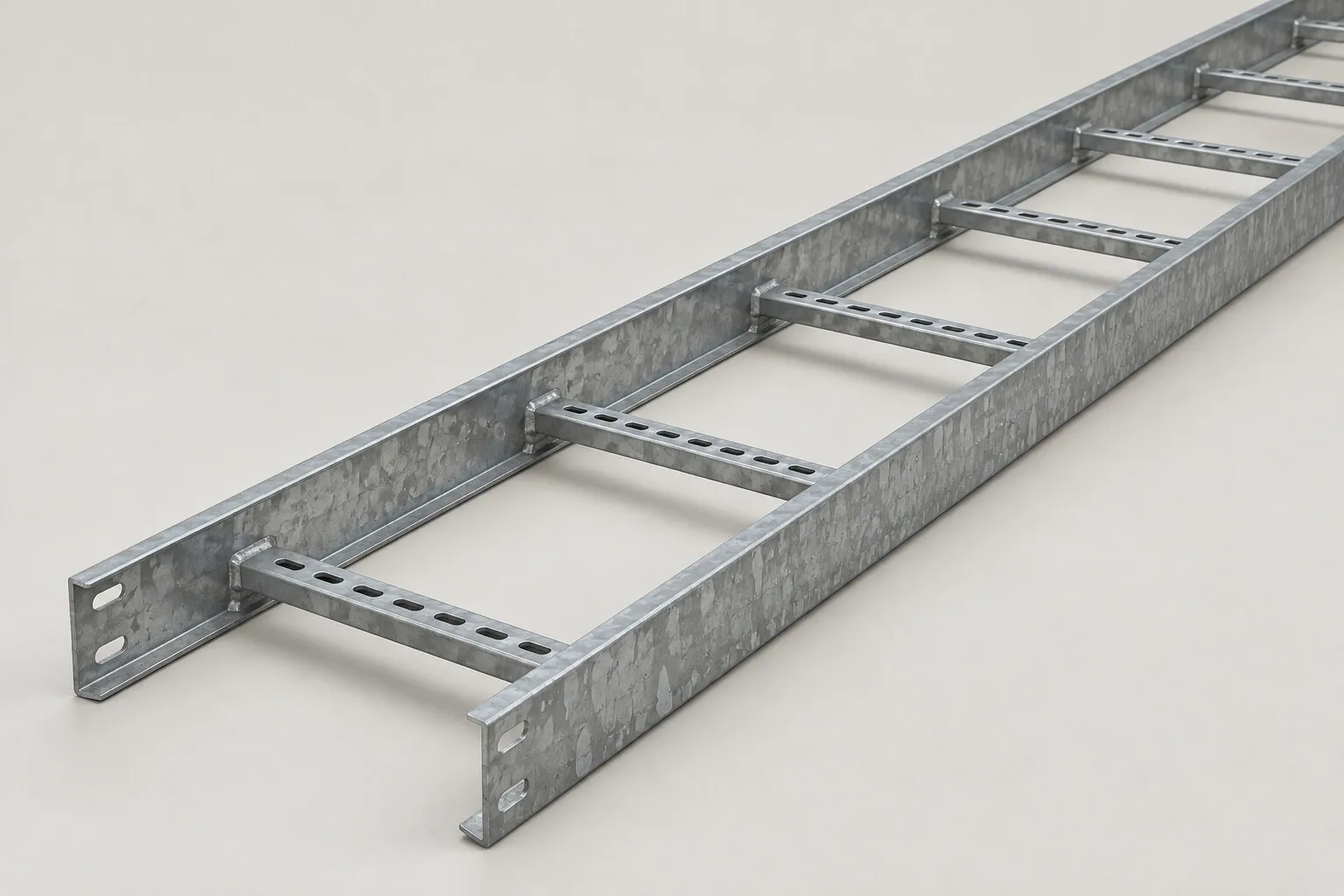

Cable Ladder
Rangka tangga dua rail dengan rung tiap 300 mm. Untuk kabel daya besar, bentang support panjang dan jalur utama gedung atau pabrik.
- Lebar (W)
- 100 sampai 1.200 mm
- Tinggi rail (H)
- 50, 100, 127, 152 mm
- Jarak rung
- 300 mm (150 mm dari ujung)
Harga per proyek, minta penawaran
Detail produk
02 · Tray

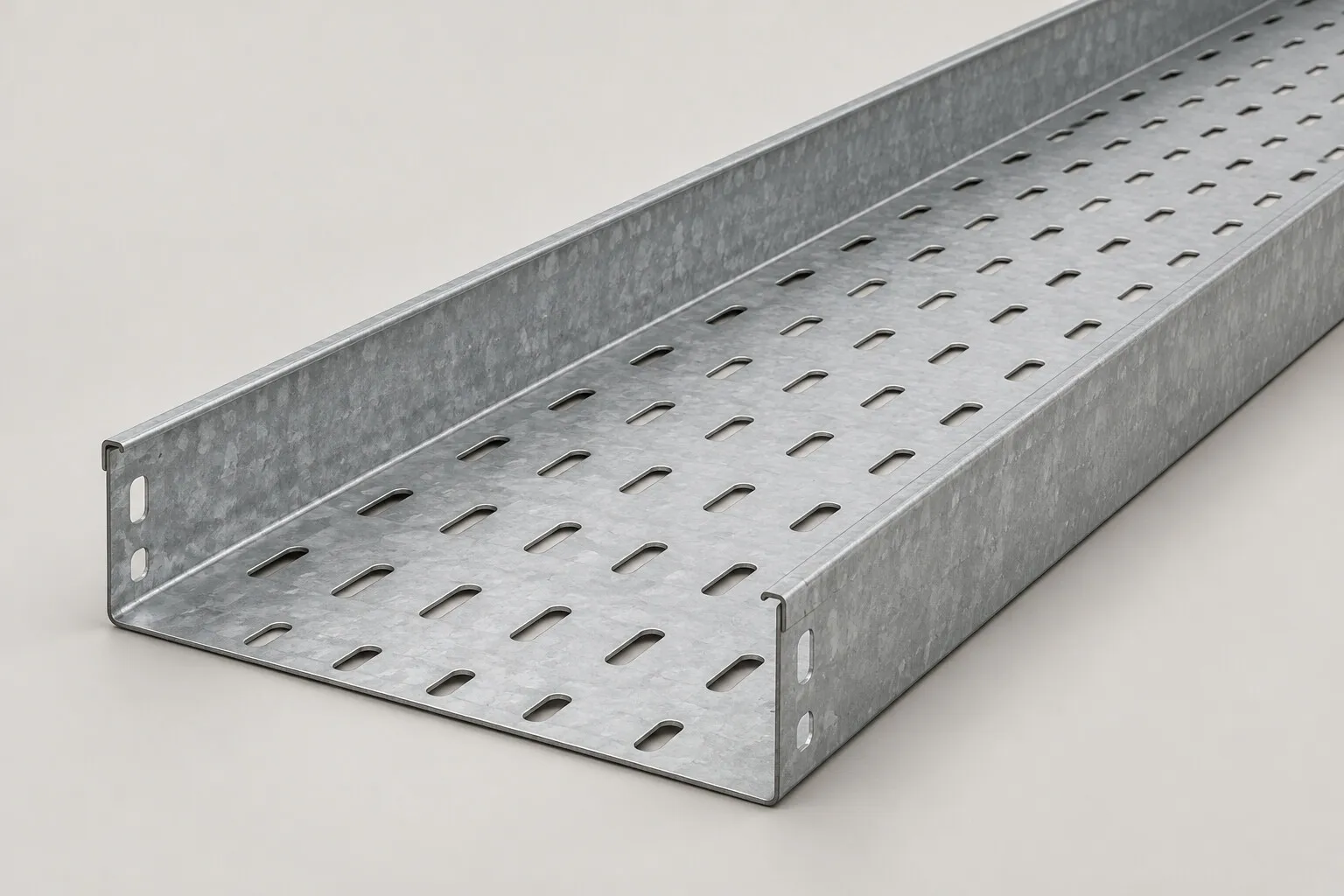

Cable Tray
Talang baja berlubang dengan alas penuh. Untuk kabel kontrol, instrumen dan kabel daya kecil sampai menengah.
- Lebar (W)
- 100 sampai 1.000 mm
- Tinggi (H)
- 50 dan 100 mm
- Perforasi
- Slot oval berjajar pada alas
Harga per proyek, minta penawaran
Detail produk
03 · Duct

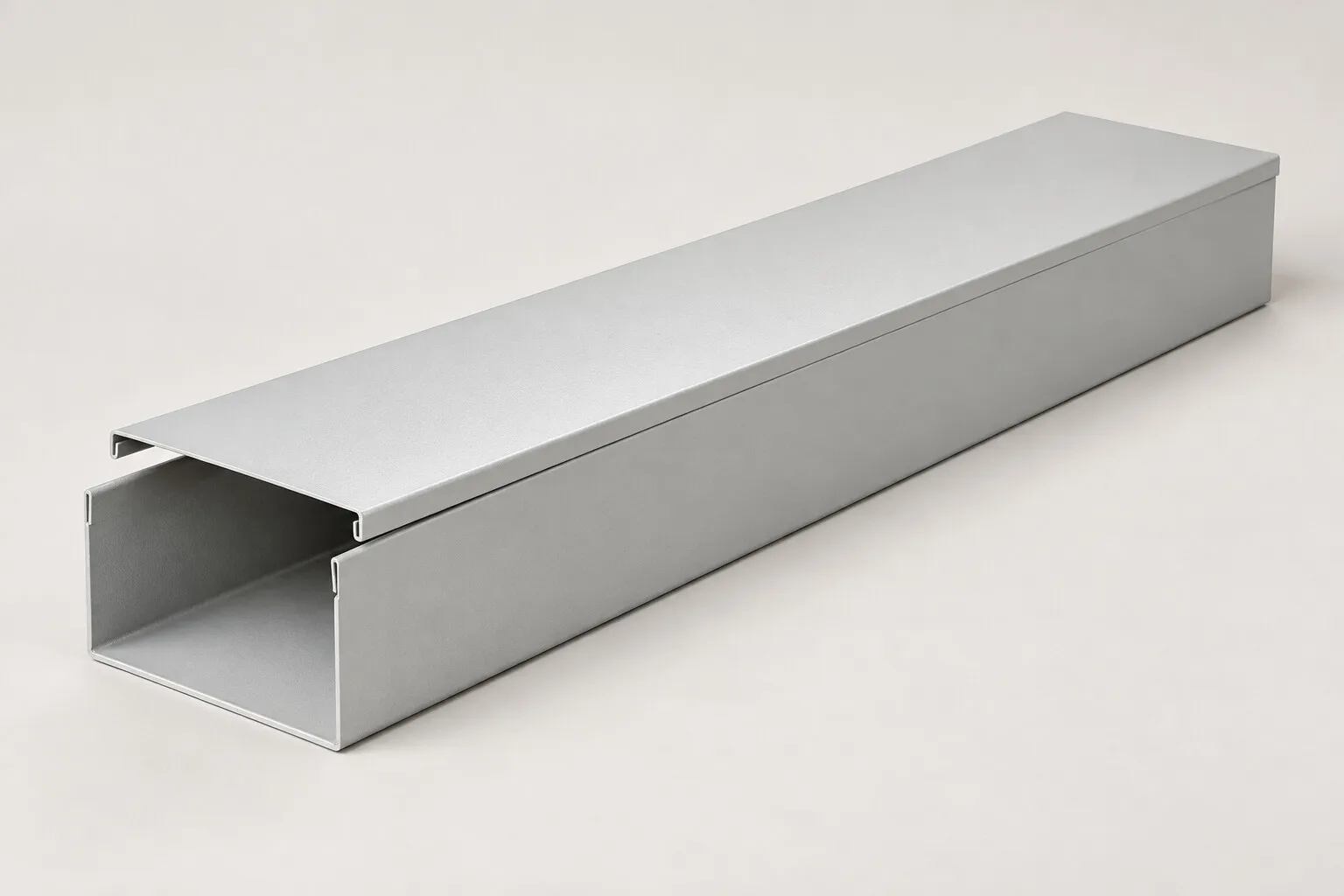

Cable Duct
Talang tertutup tanpa lubang plus cover. Melindungi kabel dari debu, cipratan air dan benturan.
- Lebar (W)
- 100 sampai 900 mm
- Tinggi (H)
- 50 dan 100 mm
- Cover
- Tebal 1,2 mm, lepas pasang
Harga per proyek, minta penawaran
Detail produk
04 · Raceway

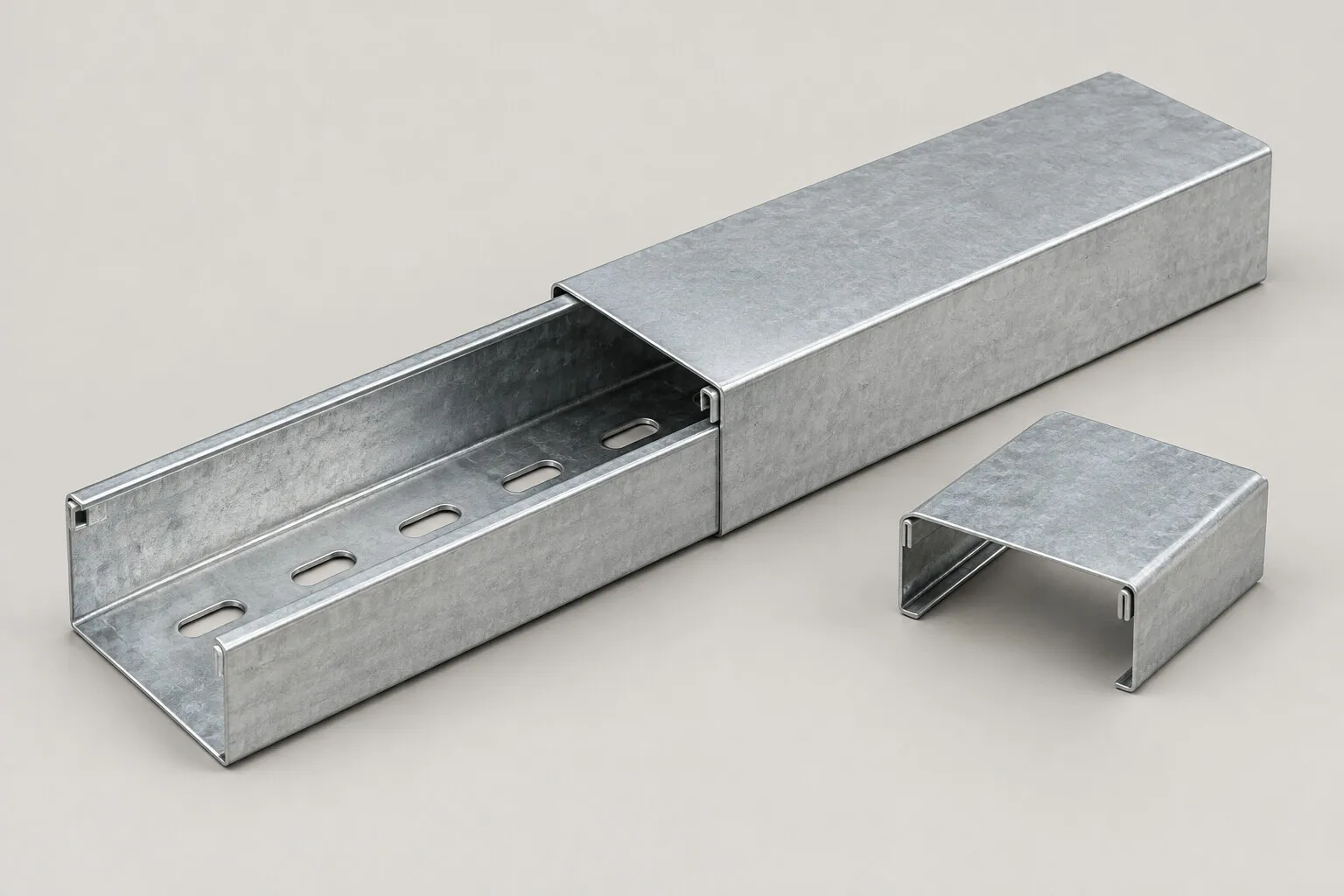

Raceway
Saluran kecil bercover untuk kabel lampu, stop kontak, kontrol dan instrumen.
- Ukuran (W x H)
- 40 x 30, 60 x 40, 70 x 40 mm
- Panjang
- 3.000 mm
- Cover
- Snap on
Harga per proyek, minta penawaran
Detail produk
05 · Wiremesh

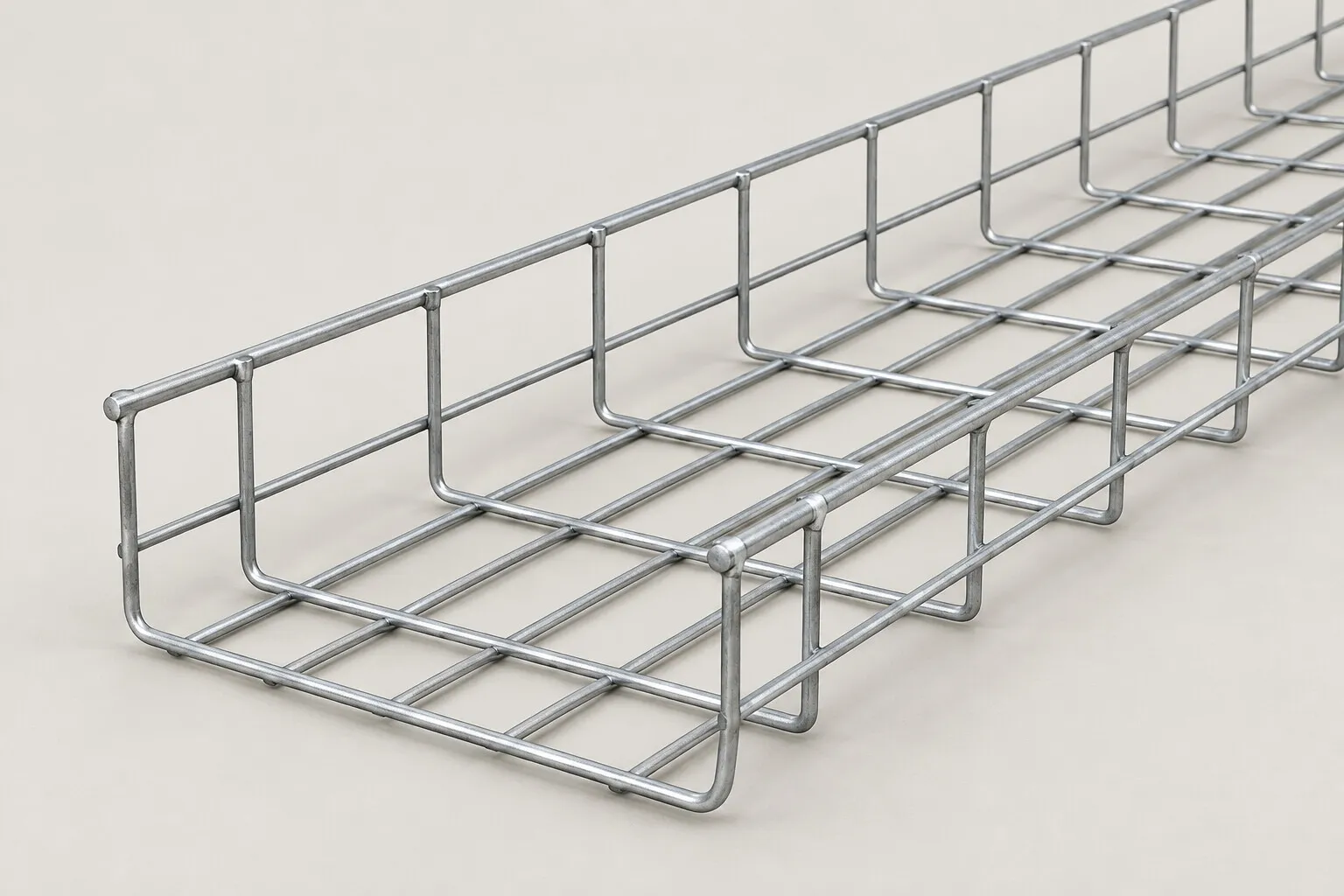

Wiremesh Cable Tray
Keranjang kawat baja las. Ringan dan bisa dipotong atau dibelokkan langsung di lapangan. Dipakai untuk kabel data dan fiber.
- Lebar (W)
- 100 sampai 600 mm
- Tinggi (H)
- 50 dan 100 mm
- Grid kawat
- 50 x 100 mm
Harga per proyek, minta penawaran
Detail produk
06 · Aksesoris

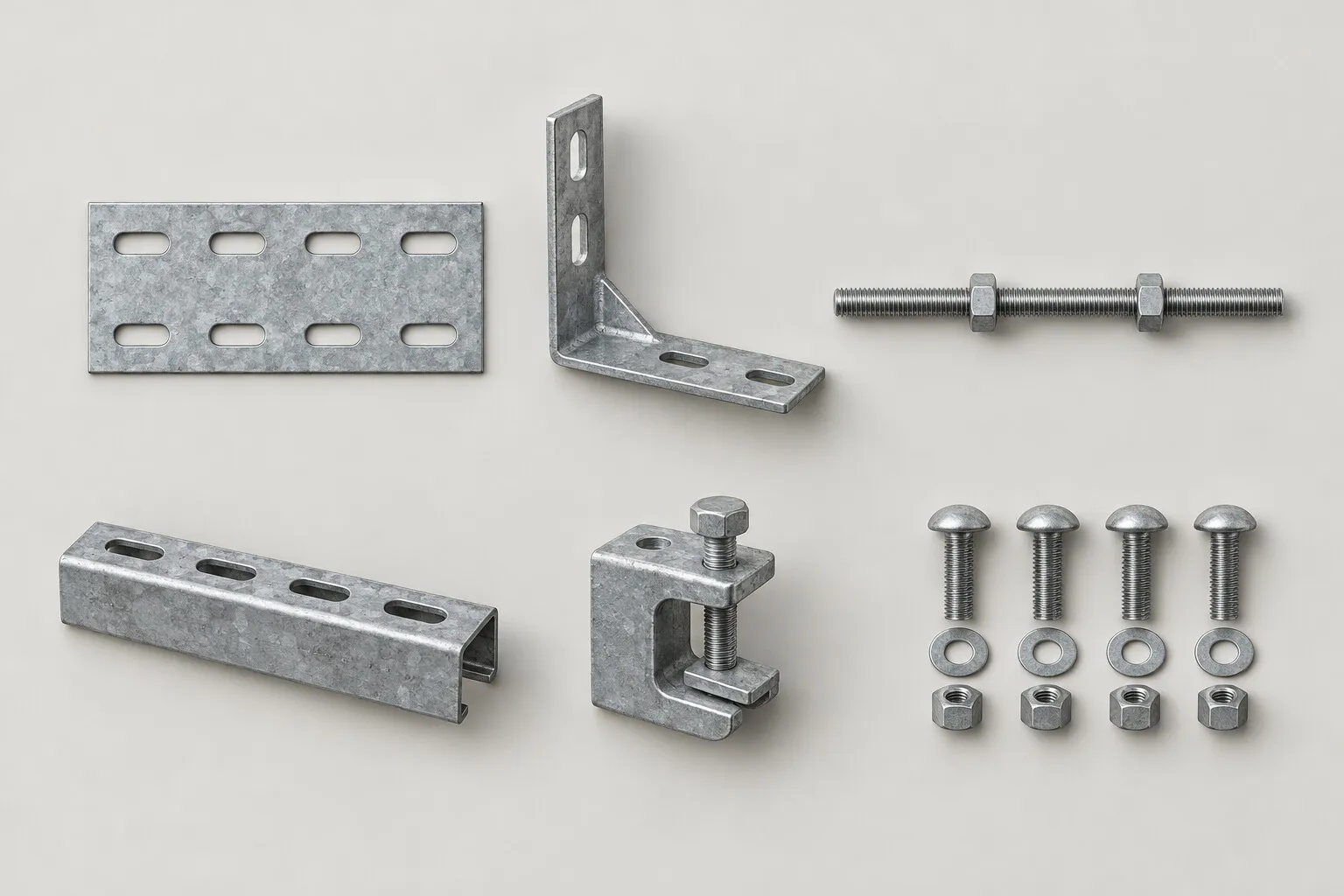

Aksesoris & Support
Semua komponen instalasi dalam satu pesanan: cover, sambungan, support gantung dan dinding, sampai baut.
- Hanger rod
- M10, panjang sesuai pesanan
- Baut
- 3/8 x 3/4 inci, HDG atau electro
- Finishing
- Mengikuti finishing tray
Harga per proyek, minta penawaran
Detail produkJenis cable support mana yang tepat?
Ringkasan untuk memilih sistem berdasarkan jenis kabel dan lingkungan pemasangan.
| Sistem | Bentuk | Paling cocok untuk | Ventilasi kabel | Perlindungan |
|---|---|---|---|---|
| Cable ladder | Rangka tangga, rung tiap 300 mm | Kabel daya besar, jalur utama, bentang panjang | Sangat baik | Terbuka |
| Cable tray perforated | Alas penuh berlubang slot | Kabel kontrol, instrumen, daya kecil sampai menengah | Baik | Terbuka, cover opsional |
| Cable duct | Tertutup tanpa lubang | Area berdebu, jalur ekspos, pemisahan kabel data | Terbatas | Tertutup penuh |
| Wiremesh | Keranjang kawat las | Data center, fiber, kabel data | Maksimal | Terbuka |
| Raceway | Saluran kecil bercover | Kabel lampu, stop kontak, instrumen | Terbatas | Tertutup |
Spesifikasi material standar
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Kirim BOQ, kami susun penawarannya.
- 01
Kirim kebutuhan
BOQ, gambar layout, foto lokasi, atau sekadar daftar ukuran.
- 02
Terima penawaran lengkap
Straight, fitting, support, clamp dan baut dalam satu dokumen, beserta ongkos kirim.
- 03
Barang dikirim ke site
Dibundel per ukuran, dikirim dari Bekasi sesuai jadwal proyek.
