PGW-DC
Straight cable duct type C dan U
Badan duct tanpa lubang, cover lepas pasang dengan cover clamp.
- Lebar
- 100 sampai 900 mm
- Tinggi
- 50, 100 mm
- Cocok untuk
- Area berdebu, Jalur ekspos, Pemisahan kabel data

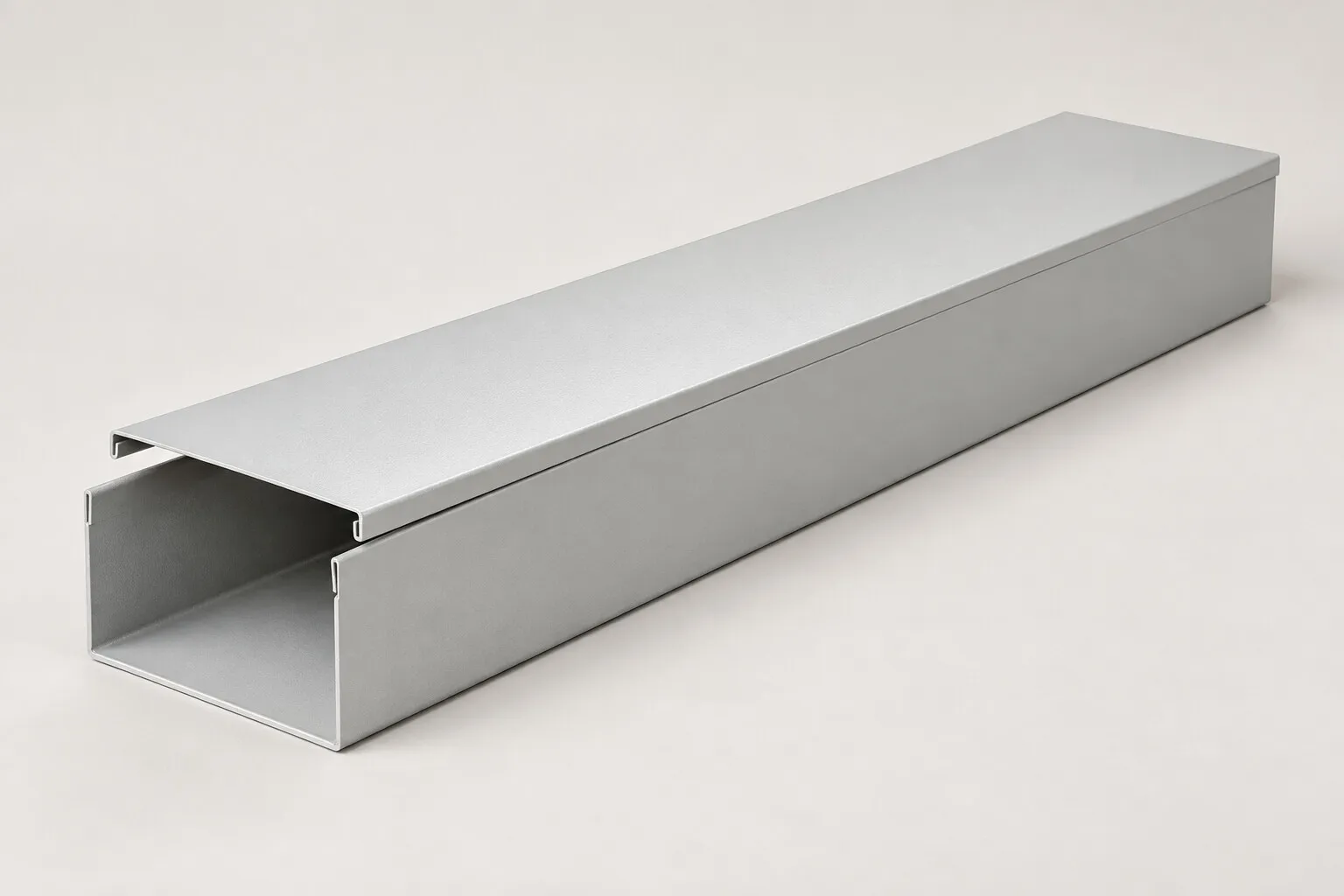

Cable duct (trunking) baja tertutup
Jawaban singkat
Cable duct adalah talang baja tanpa perforasi yang ditutup cover, sehingga kabel terlindung penuh dari debu, cipratan, sinar matahari dan gangguan mekanis. Pilih cable duct untuk area produksi berdebu, jalur yang terekspos, atau kabel data dan kontrol yang perlu dipisah secara fisik dari kabel daya.
- ISO 9001:2015
- Pabrikan mitra kami memegang sertifikat sistem mutu ISO 9001:2015.
- 360 kg @ 2,5 m
- Uji beban laboratorium independen: ladder type W 1.000 x 100 tebal 2,0 mm, lendutan 10 mm, NEMA VE 1 kelas 10A.
- HDG BS 729
- Galvanis celup panas setelah fabrikasi, tepi potongan dan lubang ikut terlapisi.
- 1,8 sampai 2,0 mm
- Plat baja SPHC hot rolled. Tebalnya kami tulis di setiap penawaran.
Detail cable duct
Fitting untuk setiap belokan dan percabangan
- Equal cross dan equal teePercabangan duct dengan cover penuh.
- Elbow dan elbow 90Belokan datar duct.
- Outside dan inside riserPerubahan elevasi duct.
Data teknis
- Lebar (W)
- 100 sampai 900 mm
- Tinggi (H)
- 50 dan 100 mm
- Cover
- Tebal 1,2 mm, lepas pasang
- Perforasi
- Tanpa lubang
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Pertanyaan tentang cable duct
Apa beda cable duct dan cable tray?
Cable tray berlubang dan biasanya terbuka, cable duct tertutup penuh tanpa lubang. Duct melindungi kabel lebih baik tetapi pelepasan panas kabel lebih rendah, jadi kapasitas arus kabel perlu dikoreksi sesuai standar instalasi.
Apakah cable duct bisa dipasang di luar ruang?
Bisa, dengan finishing HDG atau powder coating outdoor grade. Tambahkan lubang drainase kecil di titik terendah jika ada risiko air terperangkap.
