PGW-TU

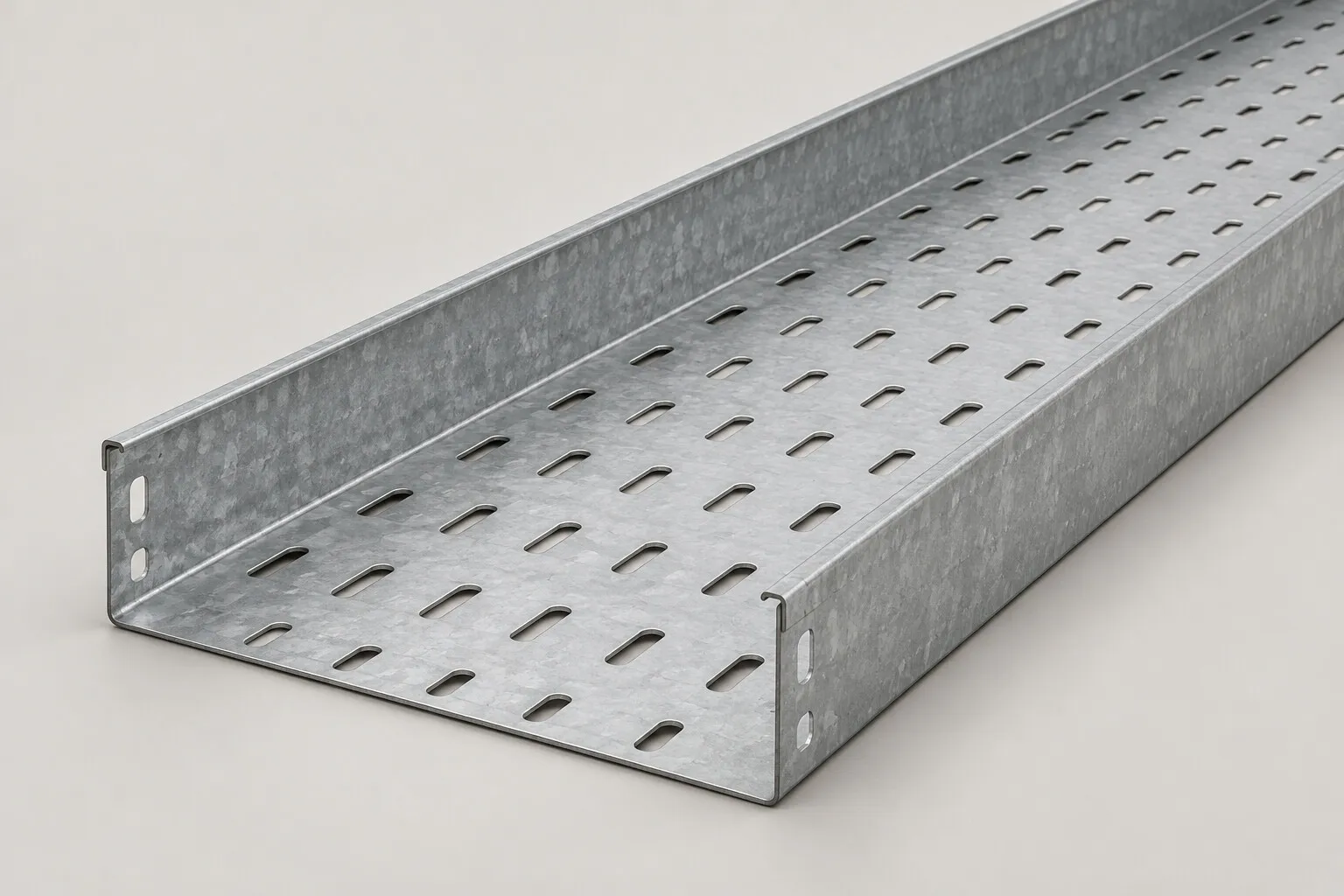

Cable tray perforated type U
Dinding samping tegak dengan bibir dalam. Bentuk paling umum, mudah disambung dan diberi cover.
- Lebar
- 100 sampai 1000 mm
- Tinggi
- 50, 100 mm
- Cocok untuk
- Kabel kontrol, Gedung, Ruang panel
Cable tray perforated type U dan type C
Jawaban singkat
Cable tray perforated adalah talang baja berbentuk U atau C dengan alas berlubang slot. Alas penuh menopang kabel kecil di sepanjang jalur sehingga kabel tidak melendut, sementara lubang slot menjaga sirkulasi udara dan memudahkan pengikatan. Ukuran paling umum di proyek Indonesia adalah 100 x 50, 200 x 100, 300 x 100 dan 400 x 100 mm.
- ISO 9001:2015
- Pabrikan mitra kami memegang sertifikat sistem mutu ISO 9001:2015.
- 360 kg @ 2,5 m
- Uji beban laboratorium independen: ladder type W 1.000 x 100 tebal 2,0 mm, lendutan 10 mm, NEMA VE 1 kelas 10A.
- HDG BS 729
- Galvanis celup panas setelah fabrikasi, tepi potongan dan lubang ikut terlapisi.
- 1,8 sampai 2,0 mm
- Plat baja SPHC hot rolled. Tebalnya kami tulis di setiap penawaran.
Pilihan tipe cable tray
PGW-TC
Cable tray perforated type C
Dinding samping dengan tekukan profil C penuh. Lebih kaku untuk lebar besar dan bentang lebih panjang.
- Lebar
- 100 sampai 1000 mm
- Tinggi
- 50, 100 mm
- Cocok untuk
- Tray lebar, Pabrik, Data center
Ukuran cable tray yang tersedia
Panjang 3 m per batang. Klik ukuran untuk melihat berat, kapasitas kabel dan kebutuhan aksesoris, atau minta harga langsung lewat WhatsApp.
| Lebar | Tray U H50 | Tray U H100 | Tray C H50 | Tray C H100 | Aksi |
|---|---|---|---|---|---|
| 100 mm | 100 x 50 | 100 x 100 | 100 x 50 | 100 x 100 | Minta harga |
| 150 mm | 150 x 50 | 150 x 100 | 150 x 50 | 150 x 100 | Minta harga |
| 200 mm | 200 x 50 | 200 x 100 | 200 x 50 | 200 x 100 | Minta harga |
| 250 mm | 250 x 50 | 250 x 100 | 250 x 50 | 250 x 100 | Minta harga |
| 300 mm | 300 x 50 | 300 x 100 | 300 x 50 | 300 x 100 | Minta harga |
| 350 mm | 350 x 50 | 350 x 100 | 350 x 50 | 350 x 100 | Minta harga |
| 400 mm | 400 x 50 | 400 x 100 | 400 x 50 | 400 x 100 | Minta harga |
| 450 mm | 450 x 50 | 450 x 100 | 450 x 50 | 450 x 100 | Minta harga |
| 500 mm | 500 x 50 | 500 x 100 | 500 x 50 | 500 x 100 | Minta harga |
| 600 mm | 600 x 50 | 600 x 100 | 600 x 50 | 600 x 100 | Minta harga |
| 700 mm | 700 x 50 | 700 x 100 | 700 x 50 | 700 x 100 | Minta harga |
| 800 mm | 800 x 50 | 800 x 100 | 800 x 50 | 800 x 100 | Minta harga |
| 900 mm | 900 x 50 | 900 x 100 | 900 x 50 | 900 x 100 | Minta harga |
| 1000 mm | 1000 x 50 | 1000 x 100 | 1000 x 50 | 1000 x 100 | Minta harga |
Fitting untuk setiap belokan dan percabangan

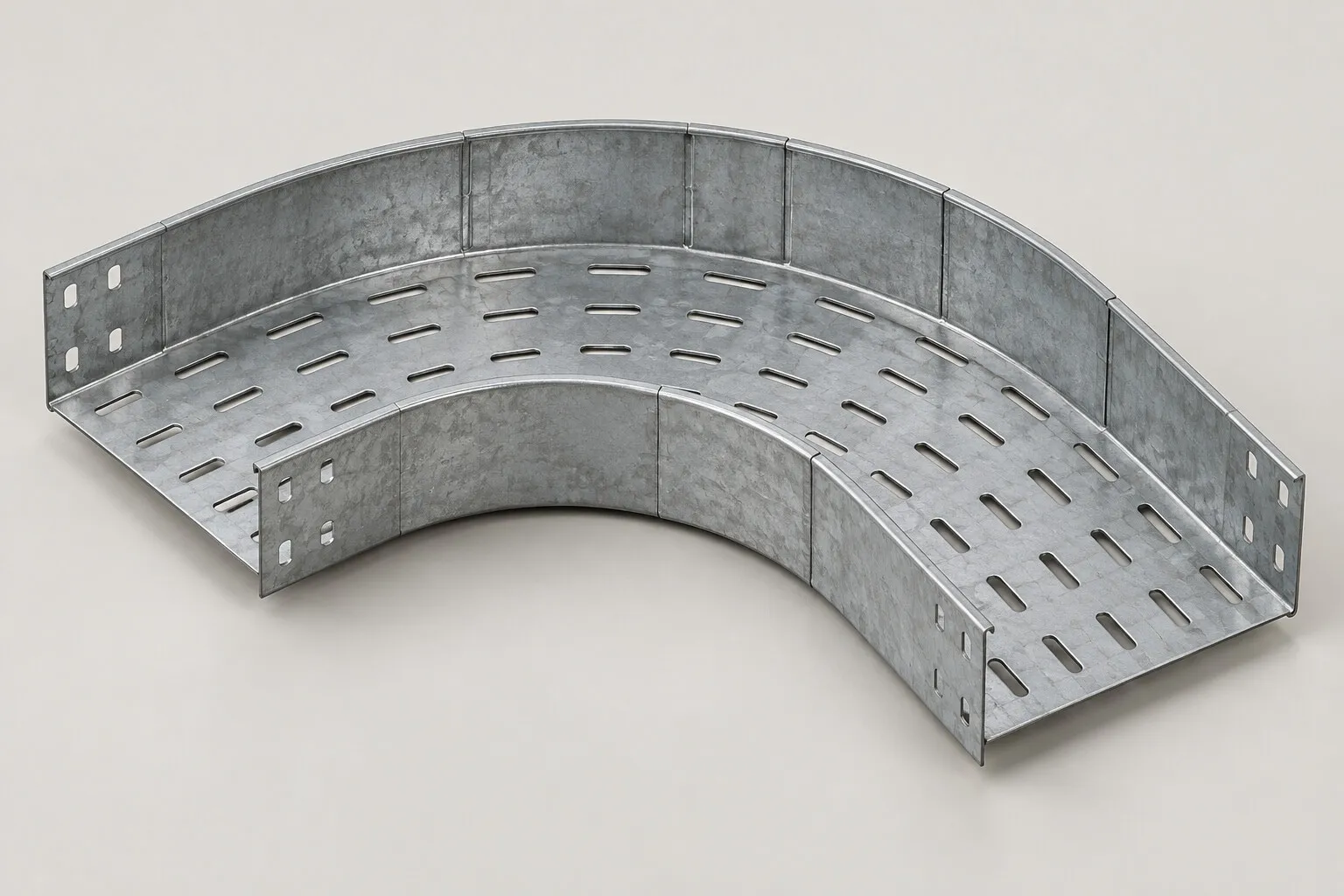

- Elbow trayBelokan 90° datar, radius atau diagonal.
- Tee trayPercabangan tiga arah.
- Cross trayPercabangan empat arah.
- Reducer trayStraight reducer atau offset reducer kiri dan kanan.
- Inside dan outside riserModel radius atau diagonal untuk naik turun elevasi.
Data teknis
- Lebar (W)
- 100 sampai 1.000 mm
- Tinggi (H)
- 50 dan 100 mm
- Perforasi
- Slot oval berjajar pada alas
- Sambungan
- Join set, baut 3/8 inci atau M8
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Pertanyaan tentang cable tray
Apa beda cable tray type U dan type C?
Keduanya sama sama talang berlubang. Type U punya dinding lurus dengan bibir kecil, type C menekuk dinding membentuk profil C sehingga tepi atas lebih kaku. Untuk lebar sampai 300 mm type U sudah cukup, untuk 400 mm ke atas atau bentang support lebih panjang pertimbangkan type C.
Ukuran cable tray yang paling sering dipakai?
Di proyek gedung dan pabrik di Indonesia, ukuran 100 x 50, 200 x 50, 200 x 100, 300 x 100 dan 400 x 100 mm paling banyak dipesan. Gunakan kalkulator kami untuk menghitung lebar dari jumlah dan diameter kabel.
Apakah harga cable tray sudah termasuk cover?
Belum. Harga straight dan cover dihitung terpisah per batang 3 m, dan penawaran kami merinci keduanya.
Berapa jarak hanger atau support cable tray?
Umumnya 1,5 sampai 2 m untuk tray tinggi 50 mm dan 2 sampai 2,5 m untuk tray tinggi 100 mm, tergantung beban kabel. Tempatkan support dalam jarak 600 mm dari sambungan dan dari setiap fitting.
Kirim BOQ, kami susun penawarannya.
- 01
Kirim kebutuhan
BOQ, gambar layout, foto lokasi, atau sekadar daftar ukuran.
- 02
Terima penawaran lengkap
Straight, fitting, support, clamp dan baut dalam satu dokumen, beserta ongkos kirim.
- 03
Barang dikirim ke site
Dibundel per ukuran, dikirim dari Bekasi sesuai jadwal proyek.
