Aksesoris cable tray: cover, join set, bracket dan hanger
Jawaban singkat
Aksesoris cable tray adalah komponen yang menyambung, menutup dan menopang jalur kabel. Satu jalur standar membutuhkan join set di setiap sambungan, support (bracket atau hanger beam dengan hanger rod) setiap 1,5 sampai 2,5 m, hold down clamp untuk mengunci tray ke support, serta cover dan cover clamp bila jalur perlu ditutup.
- ISO 9001:2015
- Pabrikan mitra kami memegang sertifikat sistem mutu ISO 9001:2015.
- 360 kg @ 2,5 m
- Uji beban laboratorium independen: ladder type W 1.000 x 100 tebal 2,0 mm, lendutan 10 mm, NEMA VE 1 kelas 10A.
- HDG BS 729
- Galvanis celup panas setelah fabrikasi, tepi potongan dan lubang ikut terlapisi.
- 1,8 sampai 2,0 mm
- Plat baja SPHC hot rolled. Tebalnya kami tulis di setiap penawaran.

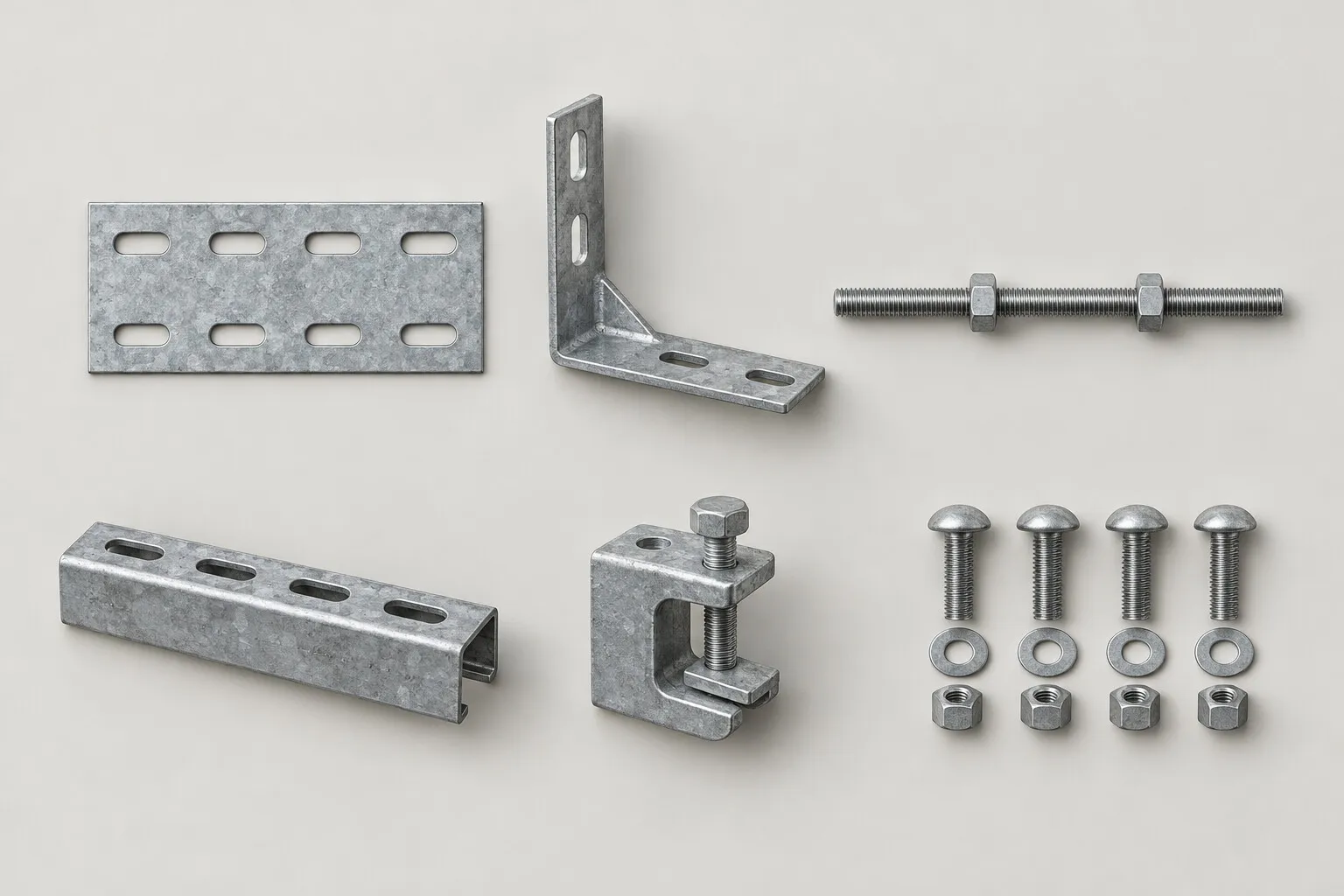

Daftar komponen instalasi
- CoverStraight, elbow, tee, cross, reducer dan riser cover.
- Join setPlat sambung untuk tray dan ladder setiap tinggi.
- Fish plateSambungan horizontal dan vertikal untuk perubahan sudut.
- Bracket supportPenopang dari dinding atau kolom.
- Hanger beam dan hanger rod M10Penggantung dari plafon atau struktur.
- Hold down clampPengunci tray ke support.
- Straight separatorPemisah kabel daya dan kabel kontrol di satu tray.
- End platePenutup ujung jalur.
- Adjustable vertical dan horizontalSambungan bersudut bebas.
- Baut dan murCarriage bolt dan hexagon bolt 3/8 x 3/4 inci, HDG atau electro.
Data teknis
- Hanger rod
- M10, panjang sesuai pesanan
- Baut
- 3/8 x 3/4 inci, HDG atau electro
- Finishing
- Mengikuti finishing tray
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Pertanyaan tentang aksesoris & support
Berapa kebutuhan join set per batang tray?
Satu join set (sepasang plat beserta baut) untuk setiap sambungan antar batang. Untuk jalur lurus 30 m dengan batang 3 m, siapkan 9 join set ditambah sambungan di setiap fitting.
Aksesoris apa saja yang wajib untuk satu jalur cable tray?
Minimal: straight tray, join set, support (bracket atau hanger beam plus 2 hanger rod), hold down clamp di tiap support, serta fitting di setiap belokan. Tambahkan cover dan cover clamp untuk jalur yang perlu ditutup.
Kirim BOQ, kami susun penawarannya.
- 01
Kirim kebutuhan
BOQ, gambar layout, foto lokasi, atau sekadar daftar ukuran.
- 02
Terima penawaran lengkap
Straight, fitting, support, clamp dan baut dalam satu dokumen, beserta ongkos kirim.
- 03
Barang dikirim ke site
Dibundel per ukuran, dikirim dari Bekasi sesuai jadwal proyek.
