PGW-LU
Cable ladder type U
Side rail profil C dengan bibir ke dalam, rung profil U 45 x 20 mm. Paling banyak dipakai untuk jalur indoor dan outdoor.
- Lebar
- 100 sampai 1200 mm
- Tinggi
- 50, 100 mm
- Cocok untuk
- Gedung komersial, Pabrik, Ruang panel
Cable ladder HDG type U, type W dan heavy duty
Jawaban singkat
Cable ladder adalah sistem penopang kabel berbentuk tangga: dua side rail baja dihubungkan rung setiap 300 mm. Karena terbuka, sirkulasi udara di sekitar kabel lebih baik dan kabel berdiameter besar mudah diikat ke rung. Pilih cable ladder untuk kabel daya tegangan menengah dan rendah, jalur utama (backbone) dan bentang support 2 sampai 3 meter.
- ISO 9001:2015
- Pabrikan mitra kami memegang sertifikat sistem mutu ISO 9001:2015.
- 360 kg @ 2,5 m
- Uji beban laboratorium independen: ladder type W 1.000 x 100 tebal 2,0 mm, lendutan 10 mm, NEMA VE 1 kelas 10A.
- HDG BS 729
- Galvanis celup panas setelah fabrikasi, tepi potongan dan lubang ikut terlapisi.
- 1,8 sampai 2,0 mm
- Plat baja SPHC hot rolled. Tebalnya kami tulis di setiap penawaran.
Pilihan tipe cable ladder
PGW-LW
Cable ladder type W
Side rail profil W (bertekuk ganda) yang lebih kaku. Untuk beban kabel lebih berat tanpa menambah tebal plat.
- Lebar
- 100 sampai 1000 mm
- Tinggi
- 100 mm
- Cocok untuk
- Pipe rack, Pembangkit, Jalur kabel padat
PGW-LHD
Cable ladder heavy duty
Rail tinggi 127 mm dan 152 mm untuk kabel daya besar, bentang panjang dan lingkungan industri berat.
- Lebar
- 100 sampai 1000 mm
- Tinggi
- 127, 152 mm
- Cocok untuk
- Smelter, PLTU dan PLTGU, Oil and gas
Ukuran cable ladder yang tersedia
Panjang 3 m per batang. Klik ukuran untuk melihat berat, kapasitas kabel dan kebutuhan aksesoris, atau minta harga langsung lewat WhatsApp.
| Lebar | Ladder U H100 | Ladder W H100 | Ladder HD H127 | Ladder HD H152 | Aksi |
|---|---|---|---|---|---|
| 100 mm | 100 x 100 | 100 x 100 | 100 x 127 | 100 x 152 | Minta harga |
| 150 mm | 150 x 100 | 150 x 100 | 150 x 127 | 150 x 152 | Minta harga |
| 200 mm | 200 x 100 | 200 x 100 | 200 x 127 | 200 x 152 | Minta harga |
| 250 mm | 250 x 100 | 250 x 100 | 250 x 127 | 250 x 152 | Minta harga |
| 300 mm | 300 x 100 | 300 x 100 | 300 x 127 | 300 x 152 | Minta harga |
| 350 mm | 350 x 100 | 350 x 100 | 350 x 127 | 350 x 152 | Minta harga |
| 400 mm | 400 x 100 | 400 x 100 | 400 x 127 | 400 x 152 | Minta harga |
| 450 mm | 450 x 100 | 450 x 100 | 450 x 127 | 450 x 152 | Minta harga |
| 500 mm | 500 x 100 | 500 x 100 | 500 x 127 | 500 x 152 | Minta harga |
| 600 mm | 600 x 100 | 600 x 100 | 600 x 127 | 600 x 152 | Minta harga |
| 700 mm | 700 x 100 | 700 x 100 | 700 x 127 | 700 x 152 | Minta harga |
| 800 mm | 800 x 100 | 800 x 100 | 800 x 127 | 800 x 152 | Minta harga |
| 900 mm | 900 x 100 | 900 x 100 | 900 x 127 | 900 x 152 | Minta harga |
| 1000 mm | 1000 x 100 | 1000 x 100 | 1000 x 127 | 1000 x 152 | Minta harga |
Fitting untuk setiap belokan dan percabangan
- Horizontal elbowBelokan 90° datar, model radius atau diagonal.

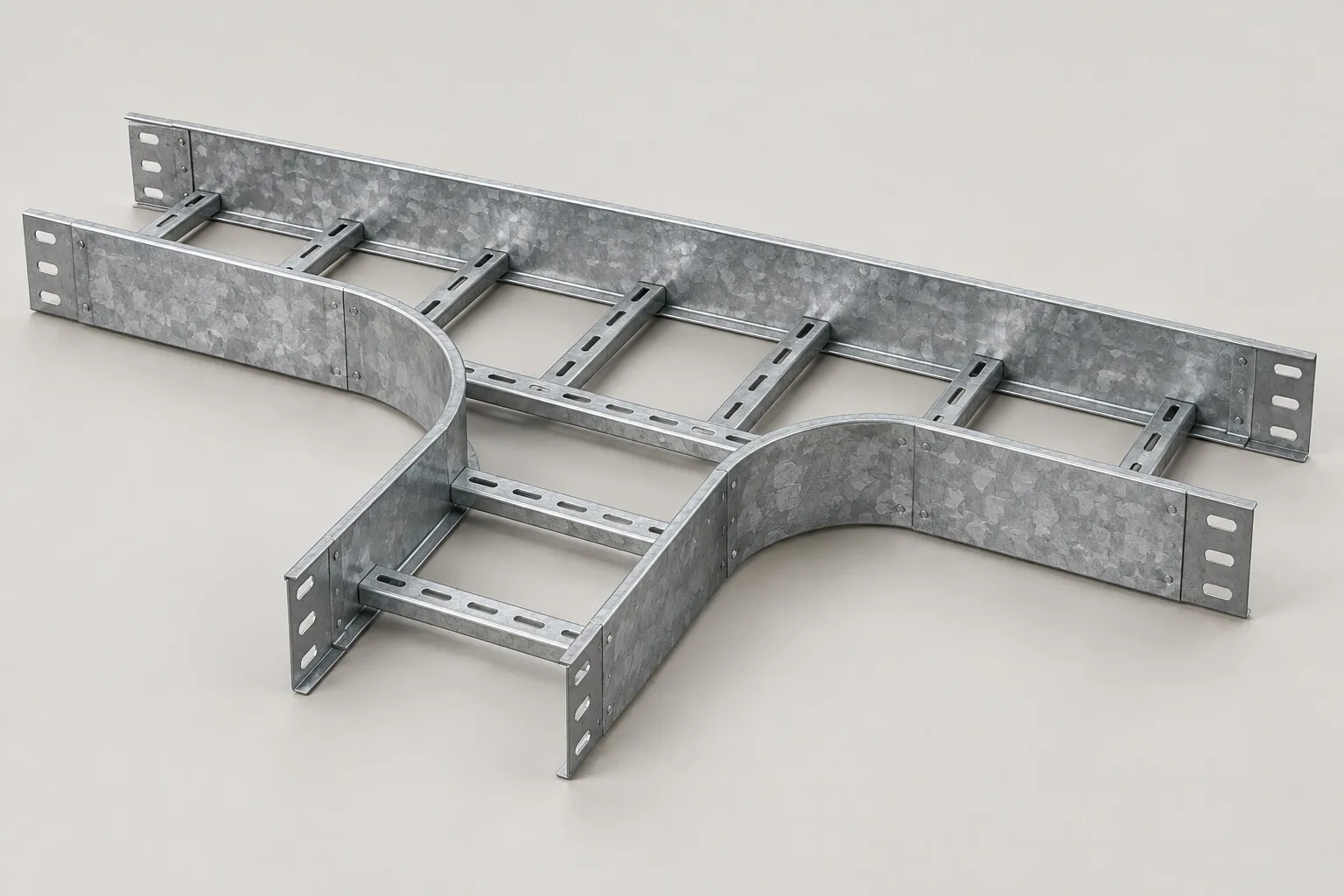

- Horizontal teePercabangan tiga arah, model radius atau diagonal.
- Horizontal crossPercabangan empat arah.
- ReducerPenyempitan lebar: center, left hand atau right hand.
- Inside dan outside riserBelokan naik atau turun 90° untuk perubahan elevasi.
Data teknis
- Lebar (W)
- 100 sampai 1.200 mm
- Tinggi rail (H)
- 50, 100, 127, 152 mm
- Jarak rung
- 300 mm (150 mm dari ujung)
- Profil rung
- U 45 x 20 mm, slot 10 x 55 mm
- Material
- Hot rolled sheet steel (SPHC)
- Tebal plat
- 1,8 mm sampai 2,0 mm (tebal lain sesuai pesanan)
- Panjang standar
- 3.000 mm per batang
- Finishing
- Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating
- Acuan desain
- NEMA VE 1 untuk cable tray dan cable ladder
- Lubang sambungan
- Slot 10 x 14 mm, jarak 25 dan 50 mm dari ujung
Pertanyaan tentang cable ladder
Kapan memilih cable ladder dibanding cable tray?
Pilih cable ladder untuk kabel daya berdiameter besar, jalur utama dan bentang support 2 sampai 3 m. Pilih cable tray perforated untuk kabel kecil, kabel kontrol dan instrumen yang butuh alas penuh agar tidak melendut di antara rung.
Berapa beban yang bisa ditahan cable ladder?
Produk ini mengacu NEMA VE 1. Laporan uji beban laboratorium independen untuk ladder type W lebar 1.000 mm tinggi 100 mm tebal 2,0 mm pada bentang 2,5 m mencatat 360 kg tepat di batas lendutan izin 10 mm (1/250 bentang, NEMA VE 1 kelas 10A), dan sampel menerima beban sampai 550 kg per bentang. Kapasitas aktual bergantung lebar, tinggi rail, tebal plat dan jarak support, jadi kirim data bentang Anda untuk dihitung.
Apakah cable ladder bisa dipasang vertikal?
Bisa. Gunakan inside atau outside riser untuk perubahan arah, lalu ikat kabel ke rung dengan klem setiap 300 sampai 600 mm agar beban kabel tidak menggantung di ujung terminasi.
Panjang satu batang cable ladder berapa?
Panjang standar 3.000 mm. Panjang lain bisa dibuat sesuai pesanan untuk kebutuhan proyek.
Kirim BOQ, kami susun penawarannya.
- 01
Kirim kebutuhan
BOQ, gambar layout, foto lokasi, atau sekadar daftar ukuran.
- 02
Terima penawaran lengkap
Straight, fitting, support, clamp dan baut dalam satu dokumen, beserta ongkos kirim.
- 03
Barang dikirim ke site
Dibundel per ukuran, dikirim dari Bekasi sesuai jadwal proyek.
