工程量清单中的电缆桥架附件：容易漏项的清单行

简要回答： 完整的电缆桥架附件工程量清单，应将直通段与以下各项分开列出：配件（弯通、三通、四通、变径、垂直弯通）、连接片和螺栓、支吊架（吊架横担或托臂，配 M10 吊杆）、压板、盖板及配件盖板和盖板压扣、直隔板以及封堵板。每一行都要写明宽度、高度、表面处理和单位，数量根据路由图计算，而不是按桥架长度的百分比估算。

为什么电缆桥架附件要在工程量清单中单独列项

设想一份电缆路由的工程量清单只有一行：“电缆桥架 300 x 100，若干米”。这一行足以涵盖直通段，却回答不了需要多少弯通、多少连接片、多少个支吊点。供应商按这样的清单报价只能靠猜，两家供应商猜出来的结果可能相差很大。

清单中没有写出的附件，可能在后期以增项的形式出现，而这些附件在布置图完成时就都可以算出来。把每类附件分开列项的工程量清单，也方便您逐行比较各家报价。

各部件的作用见电缆桥架附件的种类和作用一文。本文只讨论如何把它们写成工程量清单的行项。

电缆桥架附件工程量清单列项清单

下表汇总了一条电缆桥架或梯式桥架路由需要列出的行项、每行必须写明的数据及其单位。

每一行都要写明表面处理。在附件和支吊架页面上，附件的表面处理与桥架一致，螺栓有热镀锌和电镀锌两种可选。

配件：按类型、规格和型式各列一行

电缆桥架和梯式桥架的配件包括弯通、三通、四通、变径以及内垂直弯通和外垂直弯通。不要把它们合并成一行“配件，1 批”。每类配件都有各自的规格和型式，供应商需要知道每一类的数量。

需要写明的细节：

• 弯通和三通： 圆弧型或斜角型。
• 变径： 起始宽度和终端宽度，以及型式。梯式桥架有居中、左偏（left hand）或右偏（right hand） 三种；电缆桥架有直变径或左、右偏心变径。
• 垂直弯通： 内垂直弯通和外垂直弯通分开列，因为两者的转弯方向不同。
• 非 90 度转角： 弯通按 90 度转弯制作。其他角度的转弯，应列出水平或垂直可调角连接件（fish plate 或 adjustable）一行。

连接片和螺栓：按接头计算

每个直通段之间的接头使用一套连接片（一对连接板及螺栓）。连接片按高度制作，因此清单行中要写明侧板高度（例如连接片 H100）。

连接片的数量不止于直通段之间的接头。每个配件与直通段相接的端口也是一个接头。根据图纸数端口：弯通两个端口，三通三个，四通四个。

螺栓单独列一行。每个接头约用 8 套螺栓，为 3/8 x 3/4 英寸的马车螺栓或六角螺栓。电缆桥架和梯式桥架上的连接孔为 10 x 14 mm 腰形孔。

支吊架和压板：按支吊点计算

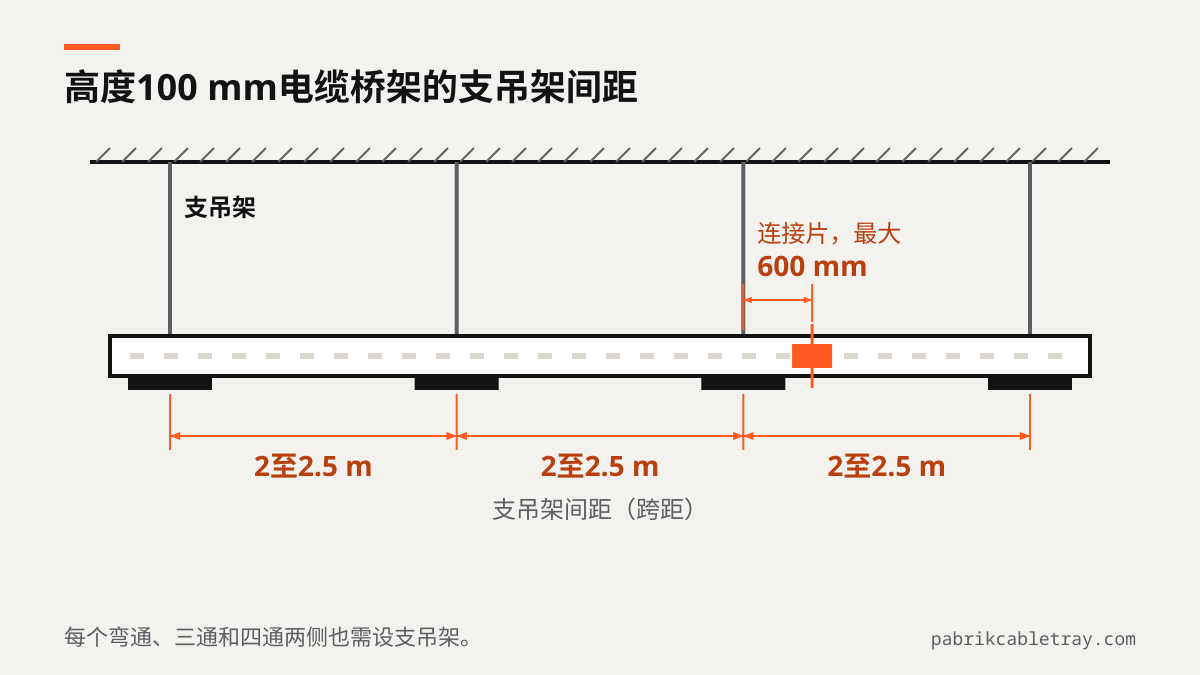

支吊架数量取决于支吊点的数量，而不是桥架米数。常用支吊架间距为：高 50 mm 的电缆桥架 1.5 至 2 m，高 100 mm 的电缆桥架 2 至 2.5 m，梯式桥架 2.5 至 3 m。详见电缆桥架支吊架间距一文。

除直线段上的支吊点外，按图纸计算时还要加上以下支吊点：

• 每个连接片接头 600 mm 范围内设一个支吊架。
• 每个弯通、三通和四通的两侧各设支吊架。
• 垂直段每 1.5 至 2 m 设一个支吊架。

每个吊挂式支吊点由 1 根吊架横担和 2 根 M10 吊杆组成。墙面或柱上的支吊点使用托臂。吊架横担和托臂按桥架宽度订货，因此要写明宽度。

M10 吊杆按订单长度制作。请写明每个支吊点的长度，或至少写明吊顶高度和桥架标高，免得供应商去猜。产品页面的附件清单不包括固定到混凝土或钢结构上的锚栓，请确认锚栓已列入其他工作包。

压板把桥架固定在支吊架上。在下文的计算示例中，每个支吊点使用 2 个压板。请写明高度，例如压板 H100。

盖板、配件盖板和盖板压扣

盖板与直通段分开计算，按每根 3 m 计。路由使用盖板时，该路由上的配件也需要相应的盖板：弯通盖板、三通盖板、四通盖板、变径盖板和垂直弯通盖板。配件盖板这一行容易漏掉，因为估算人员只用路由长度去乘。

盖板用盖板压扣固定，因此每条带盖板的路由都要加一行盖板压扣。哪些路由需要盖板，见电缆桥架何时需要盖板一文。

补充项：直隔板和封堵板

这两行数量不大，但到安装时才会发现缺少。

• 直隔板： 在同一桥架内分隔动力电缆和控制电缆。按同时敷设两类电缆的路由段计算长度。
• 封堵板： 路由末端的封口板。按未与其他桥架相接的路由端头数量计算。

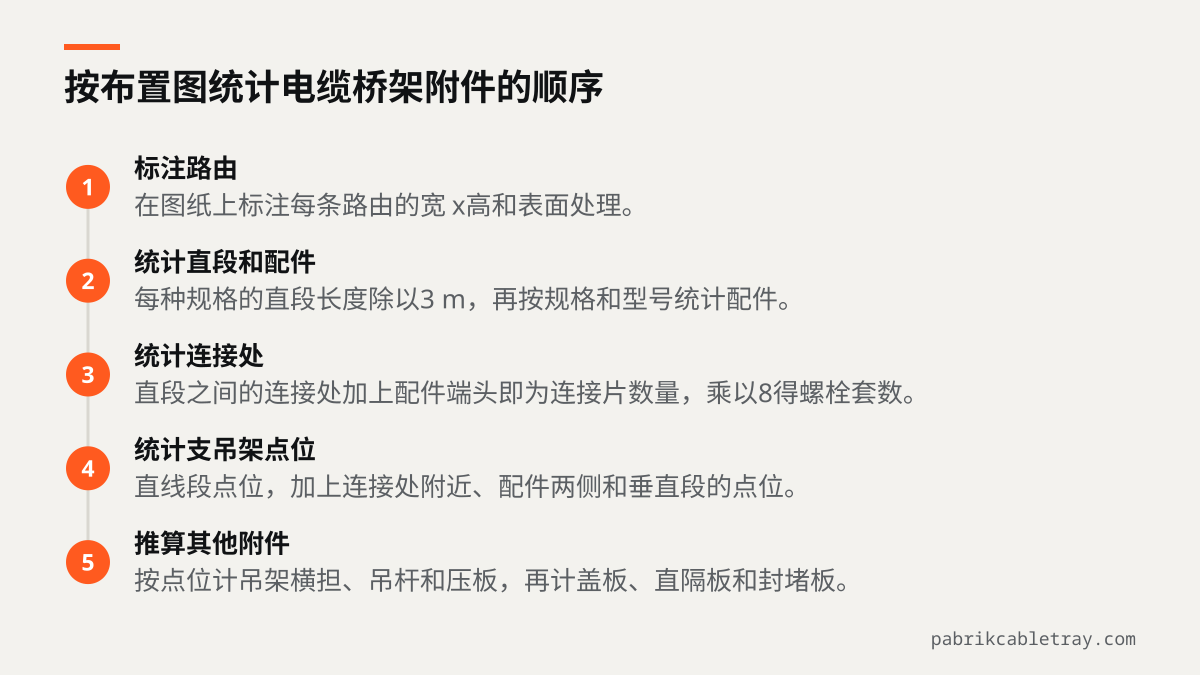

如何根据布置图计算附件

按以下顺序计算，避免漏项。

1. 在图纸上为每条路由标注宽 x 高和表面处理。
2. 按规格计算直线长度，再除以 3 m，得出直通段根数。
3. 直接从图纸上按规格和型式数出弯通、三通、四通、变径和垂直弯通。
4. 计算接头：直通段之间的接头加上配件与直通段相接的端口，结果即为连接片数量。
5. 接头数乘以 8，得出螺栓数量。
6. 按支吊架间距计算直线段上的支吊点，再加上接头附近、配件两侧和垂直段上的支吊点。
7. 根据支吊点数量推算吊架横担或托臂、吊杆和压板。
8. 对带盖板的路由，计算直通盖板、配件盖板和盖板压扣。
9. 加上直隔板和封堵板。

示例：一段 30 m 无转弯的直线路由，每根 3 m，支吊架间距 2 m。表中的支吊点数量只是直线段的计算结果，即第 6 步的前半部分，尚未加上接头附近的附加支吊点：

支吊架设在 0、2、4 直至 30 m 处时，部分直通段之间的接头 600 mm 范围内没有支吊架。请在图纸上逐个检查接头，在未覆盖的接头附近增设支吊点，并为每个增设的支吊点加上 1 根吊架横担、2 根吊杆和 2 个压板。也可以调整支吊架位置，使其落在接头附近，只要间距仍在支吊架间距限值之内。

印尼语网站的每个尺寸页面都载有类似的直线段计算示例，例如 300 x 100 电缆桥架，常用规格见电缆桥架产品页。如需根据电缆清单确定桥架宽度，可通过联系页面发送电缆清单。

附件成本的增减因素

附件成本与路由长度不成正比。转弯和分支多的短路由，可能比更长的直线路由需要更多的配件、连接片和支吊架。

决定附件成本的因素：

• 配件的数量和类型，以及配件是否需要盖板。
• 桥架宽度和高度，因为连接片、压板、吊架横担和托臂都随规格而定。
• 支吊架间距，它决定支吊点数量。
• 表面处理（热镀锌、电镀锌或喷塑）。
• 每种规格的总数量。

发送工程量清单或图纸，获取完整报价

请通过联系页面发送项目的布置图、工程量清单或电缆清单。Ponggawa 根据这些文件按项目编制报价，直通段和盖板分开列明。如果您的工程量清单尚未把附件单独列出，请发送布置图，以便根据路由计算配件、接头和支吊架的需求。

常见问题

哪些项目需要与桥架直线长度分开计算？

配件（弯通、三通、四通、变径、垂直弯通）、连接片、螺栓、支吊架（吊架横担或托臂，配 M10 吊杆）、压板、配件盖板、盖板压扣、直隔板和封堵板。这些项目都按接头、支吊点、转弯和路由端头的数量计算，而不是按桥架米数。

盖板和连接片是否单独列项？

是的。盖板与直通段分开计算，按每根 3 m 计，带盖板路由上的每个配件都使用相应的配件盖板。连接片也单独列一行，每个接头一套，并在该行写明桥架高度。

如何根据图纸估算配件数量？

直接数：每个平面转弯计为弯通，三向分支计为三通，四向分支计为四通，宽度变化计为变径，标高变化计为内垂直弯通或外垂直弯通。再按规格和型式分组。然后数出每个配件的端口，用于增加连接片数量和配件两侧的支吊点。

吊杆是否已包含在支吊架行项中？

建议单独列一行。每个吊挂式支吊点使用 2 根 M10 吊杆，长度按订单制作，因此工程量清单需要写明每个支吊点的长度，或吊顶高度和桥架标高。

能否把附件按桥架价格的百分比列出？

按百分比列出会使报价难以比较，因为附件需求取决于图纸上的转弯、接头和支吊点数量。请根据布置图计算每一行，并要求供应商在报价中逐行列明价格。
