Aksesoris cable tray di BOQ: daftar baris yang mudah terlewat

Jawaban singkat: BOQ aksesoris cable tray yang lengkap memisahkan straight tray dari fitting (elbow, tee, cross, reducer, riser), join set dan baut, support (hanger beam atau bracket dengan hanger rod M10), hold down clamp, cover beserta cover fitting dan cover clamp, straight separator serta end plate. Setiap baris ditulis dengan lebar, tinggi, finishing dan satuan, lalu jumlahnya dihitung dari gambar jalur, bukan dari persentase panjang tray.

Kenapa aksesoris cable tray perlu baris sendiri di BOQ

Bayangkan BOQ jalur kabel yang hanya berisi satu baris: "cable tray 300 x 100, sekian meter". Baris itu cukup untuk straight tray, tetapi tidak menjawab berapa elbow, berapa join set, dan berapa titik support yang dibutuhkan. Pemasok yang menawar dari baris seperti itu harus menebak, dan tebakan dua pemasok bisa berbeda jauh.

Aksesoris yang tidak tertulis di BOQ bisa muncul belakangan sebagai pekerjaan tambah, padahal semuanya bisa dihitung sejak gambar layout selesai. BOQ yang memisahkan setiap jenis aksesoris juga memudahkan Anda membandingkan penawaran baris per baris.

Penjelasan fungsi setiap komponen ada di artikel jenis aksesoris cable tray dan fungsinya. Artikel ini fokus pada cara menuliskannya sebagai baris BOQ.

Checklist baris BOQ aksesoris cable tray

Tabel berikut merangkum baris yang perlu ada untuk satu jalur cable tray atau cable ladder, data yang wajib ditulis di setiap baris, dan satuannya.

Tulis finishing di setiap baris. Pada halaman aksesoris dan support, finishing aksesoris tercantum mengikuti finishing tray, dan baut tersedia dalam HDG atau electro.

Fitting: satu baris per jenis, ukuran dan model

Fitting cable tray dan cable ladder terdiri dari elbow, tee, cross, reducer serta inside dan outside riser. Jangan menggabungkannya menjadi satu baris "fitting, 1 lot". Setiap jenis punya ukuran dan model sendiri, dan pemasok perlu tahu jumlah masing masing.

Beberapa detail yang perlu tertulis:

• Elbow dan tee: model radius atau diagonal.
• Reducer: lebar awal dan lebar akhir, serta modelnya. Untuk cable ladder tersedia center, left hand atau right hand. Untuk cable tray tersedia straight reducer atau offset reducer kiri dan kanan.
• Riser: pisahkan inside riser dan outside riser, karena keduanya berbeda arah belokan.
• Sudut selain 90 derajat: elbow dibuat untuk belokan 90 derajat. Untuk belokan dengan sudut lain, tulis baris fish plate atau adjustable vertical dan horizontal, yaitu sambungan bersudut bebas.

Join set dan baut: dihitung per sambungan

Satu join set (sepasang plat sambung beserta baut) dipakai di setiap sambungan antarbatang. Join set dibuat per tinggi, jadi tulis tinggi rail atau dinding (misalnya join set H100) di baris BOQ.

Jumlah join set tidak berhenti di sambungan straight. Setiap ujung fitting yang bertemu straight tray juga merupakan sambungan. Hitung ujungnya dari gambar: elbow punya dua ujung, tee tiga, cross empat.

Baut ditulis di baris tersendiri. Setiap sambungan memakai sekitar 8 set baut, berupa carriage bolt atau hexagon bolt 3/8 x 3/4 inci. Lubang sambungan pada tray dan ladder berupa slot 10 x 14 mm.

Support dan hold down clamp: dihitung per titik

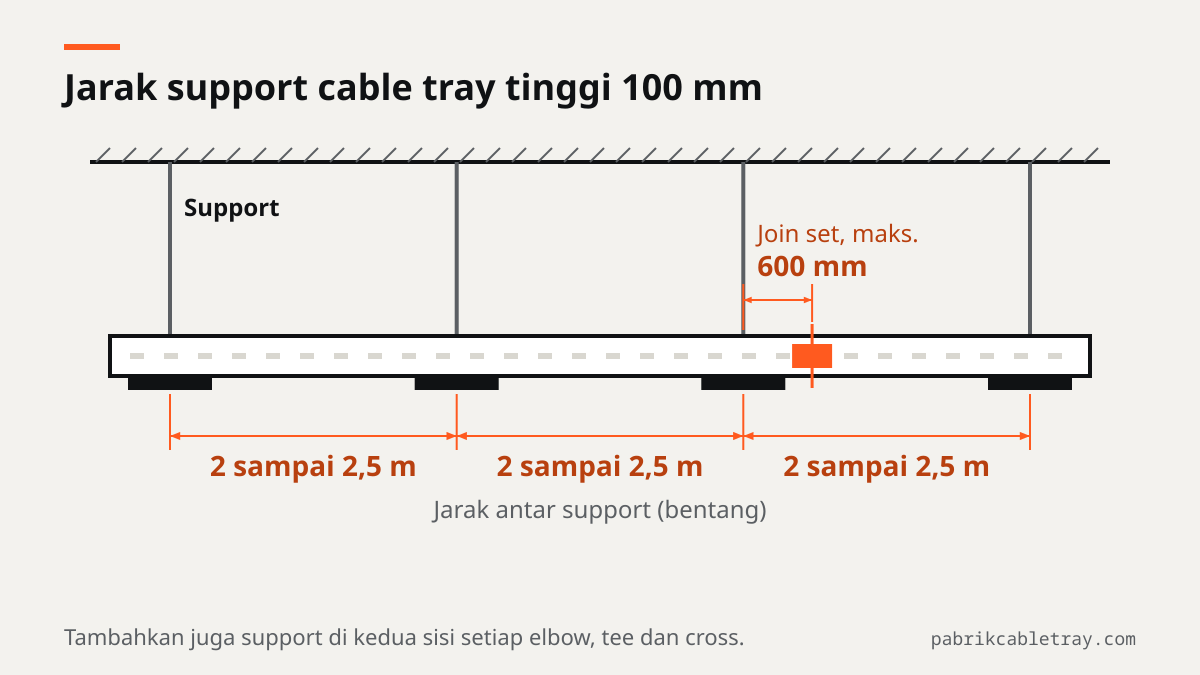

Jumlah support mengikuti jumlah titik, bukan meter tray. Jarak support umum adalah 1,5 sampai 2 m untuk cable tray tinggi 50 mm, 2 sampai 2,5 m untuk cable tray tinggi 100 mm, dan 2,5 sampai 3 m untuk cable ladder. Rinciannya ada di artikel jarak support cable tray.

Selain titik di jalur lurus, tambahkan titik support berikut saat menghitung dari gambar:

• Support dalam jarak 600 mm dari setiap sambungan join set.
• Support di kedua sisi setiap elbow, tee dan cross.
• Support setiap 1,5 sampai 2 m pada jalur vertikal.

Setiap titik support gantung terdiri dari 1 hanger beam dan 2 hanger rod M10. Titik di dinding atau kolom memakai bracket. Hanger beam dan bracket dipesan per lebar tray, jadi tulis lebarnya.

Hanger rod M10 dibuat dengan panjang sesuai pesanan. Tulis panjang per titik, atau minimal tinggi plafon dan elevasi tray, supaya pemasok tidak menebak. Daftar aksesoris di halaman produk tidak mencakup angkur ke beton atau baja, jadi pastikan baris angkur ada di paket pekerjaan yang lain.

Hold down clamp mengunci tray ke support. Pada contoh hitungan di bawah, setiap titik support memakai 2 hold down clamp. Tulis tingginya, misalnya hold down clamp H100.

Cover, cover fitting dan cover clamp

Cover dihitung terpisah dari straight tray, per batang 3 m. Bila jalur memakai cover, fitting di jalur itu juga perlu cover yang sesuai: cover elbow, cover tee, cover cross, cover reducer dan cover riser. Baris cover fitting ini mudah terlewat karena estimator hanya mengalikan panjang jalur.

Cover dikunci dengan cover clamp, jadi tambahkan baris cover clamp untuk setiap jalur bercover. Kapan sebuah jalur perlu cover dibahas di artikel kapan cable tray perlu cover.

Pelengkap: straight separator dan end plate

Dua baris ini kecil jumlahnya, tetapi baru terasa kurang saat pemasangan.

• Straight separator: pemisah kabel daya dan kabel kontrol di dalam satu tray. Hitung panjangnya dari bagian jalur yang memuat kedua jenis kabel.
• End plate: penutup ujung jalur. Hitung dari jumlah ujung jalur yang tidak tersambung ke tray lain.

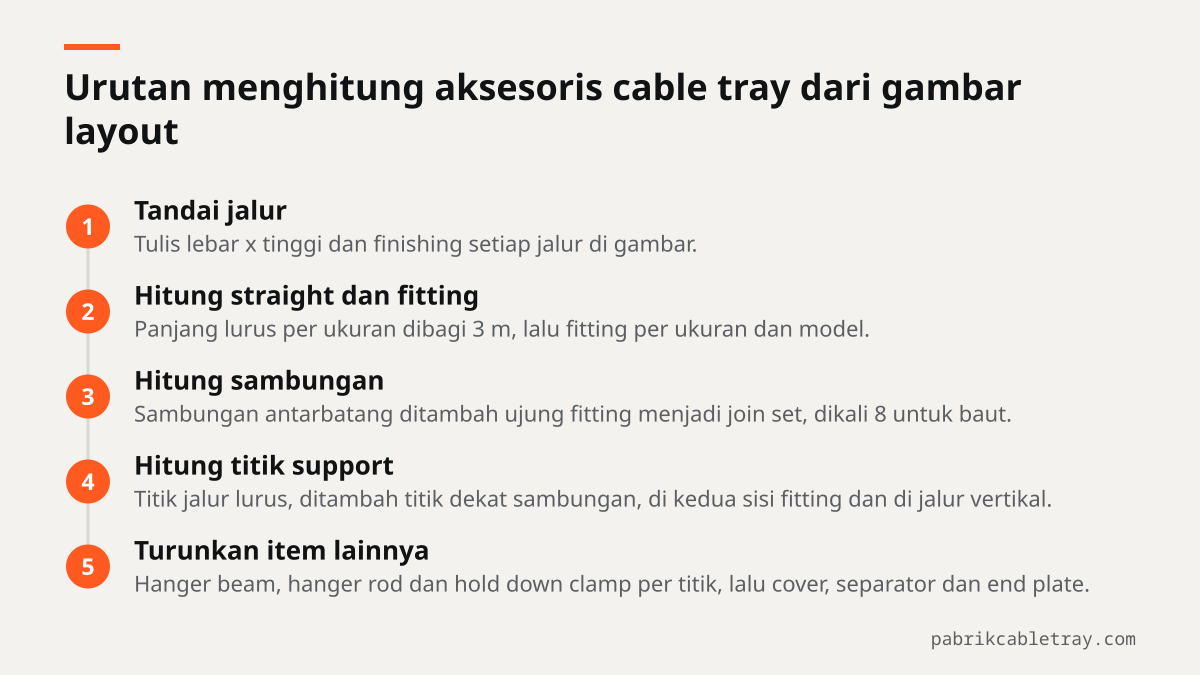

Cara menghitung aksesoris dari gambar layout

Gunakan urutan berikut supaya tidak ada baris yang terlewat.

1. Tandai setiap jalur di gambar dengan ukuran lebar x tinggi dan finishing.
2. Hitung panjang lurus per ukuran, lalu bagi dengan 3 m untuk jumlah batang straight.
3. Hitung elbow, tee, cross, reducer dan riser per ukuran dan model, langsung dari gambar.
4. Hitung sambungan: sambungan antarbatang straight ditambah ujung fitting yang bertemu straight. Hasilnya menjadi jumlah join set.
5. Kalikan jumlah sambungan dengan 8 untuk baut.
6. Hitung titik support di jalur lurus sesuai jarak support, lalu tambahkan titik di dekat sambungan, di kedua sisi fitting dan di jalur vertikal.
7. Turunkan hanger beam atau bracket, hanger rod dan hold down clamp dari jumlah titik support.
8. Untuk jalur bercover, hitung cover straight, cover fitting dan cover clamp.
9. Tambahkan straight separator dan end plate.

Contoh untuk jalur lurus 30 m tanpa belokan, batang 3 m dan support setiap 2 m. Angka support di tabel ini adalah hitungan jalur lurus saja, yaitu langkah 6 bagian pertama, sebelum titik tambahan di dekat sambungan:

Dengan support di 0, 2, 4 sampai 30 m, sebagian sambungan antarbatang tidak punya support dalam jarak 600 mm. Periksa setiap sambungan di gambar, tambahkan titik support di dekat sambungan yang belum tercakup, lalu tambahkan hanger beam, 2 hanger rod dan 2 hold down clamp untuk setiap titik tambahan itu. Anda juga bisa menggeser posisi support agar jatuh di dekat sambungan, selama jaraknya tetap dalam batas jarak support.

Setiap halaman ukuran memuat contoh hitungan serupa untuk jalur lurus, misalnya cable tray 300 x 100. Untuk menghitung lebar tray dari daftar kabel, pakai kalkulator cable tray.

Apa yang membuat biaya aksesoris naik atau turun

Biaya aksesoris tidak sebanding dengan panjang jalur. Jalur pendek dengan banyak belokan dan percabangan bisa memerlukan lebih banyak fitting, join set dan support daripada jalur lurus yang lebih panjang.

Faktor yang menentukan biaya aksesoris:

• Jumlah dan jenis fitting, serta apakah fitting perlu cover.
• Lebar dan tinggi tray, karena join set, hold down clamp, hanger beam dan bracket mengikuti ukuran.
• Jarak support, yang menentukan jumlah titik.
• Finishing (HDG, electro galvanized atau powder coating).
• Kuantitas total per ukuran.

Kirim BOQ atau gambar untuk penawaran lengkap

Kirim gambar layout, BOQ atau daftar kabel proyek Anda lewat halaman permintaan harga cable tray atau kontak. Ponggawa menyusun penawaran per proyek dari dokumen tersebut, dengan straight dan cover dirinci terpisah. Jika BOQ Anda belum memisahkan aksesoris, kirim gambar layout agar kebutuhan fitting, sambungan dan support bisa dihitung dari jalurnya.

Pertanyaan yang sering diajukan

Apa saja yang dihitung terpisah dari panjang lurus tray?

Fitting (elbow, tee, cross, reducer, riser), join set, baut, support (hanger beam atau bracket dengan hanger rod M10), hold down clamp, cover fitting, cover clamp, straight separator dan end plate. Semua item ini dihitung dari jumlah sambungan, titik support, belokan dan ujung jalur, bukan dari meter tray.

Apakah cover dan join set masuk baris sendiri?

Ya. Cover dihitung terpisah dari straight tray per batang 3 m, dan setiap fitting di jalur bercover memakai cover fitting yang sesuai. Join set juga baris sendiri, satu set untuk setiap sambungan, dengan tinggi tray tertulis di barisnya.

Bagaimana memperkirakan jumlah fitting dari gambar?

Hitung langsung setiap belokan datar sebagai elbow, percabangan tiga arah sebagai tee, empat arah sebagai cross, perubahan lebar sebagai reducer dan perubahan elevasi sebagai inside atau outside riser. Kelompokkan per ukuran dan model. Setelah itu hitung ujung setiap fitting untuk menambah jumlah join set dan titik support di kedua sisinya.

Apakah hanger rod sudah termasuk dalam baris support?

Sebaiknya ditulis sebagai baris sendiri. Setiap titik support gantung memakai 2 hanger rod M10, dan panjangnya dibuat sesuai pesanan, jadi BOQ perlu mencantumkan panjang per titik atau tinggi plafon dan elevasi tray.

Apakah boleh menulis aksesoris sebagai persentase dari harga tray?

Persentase membuat penawaran sulit dibandingkan, karena kebutuhan aksesoris bergantung pada jumlah belokan, sambungan dan titik support di gambar. Hitung setiap baris dari layout, lalu minta pemasok merinci harga per baris dalam penawarannya.
