Ketebalan plat cable tray dan cable ladder untuk spesifikasi dan BOQ
Cable tray dan cable ladder Ponggawa memakai plat baja SPHC 1,8 sampai 2,0 mm, tebal lain sesuai pesanan. Di BOQ, tulis tebal per komponen bersama ukuran, finishing dan kelas beban.
Ditulis oleh Tim Teknis Ponggawa
Jawaban singkat: ketebalan plat cable tray dan cable ladder yang dipasok Ponggawa adalah 1,8 sampai 2,0 mm dari hot rolled sheet steel SPHC, dan tebal lain bisa dibuat sesuai pesanan. Di spesifikasi dan BOQ, tulis satu angka tebal dalam mm untuk setiap komponen, bersama tipe, lebar, tinggi rail, finishing dan kelas beban atau jarak support. Dengan begitu penawaran dan barang yang tiba di lokasi bisa dicek terhadap angka yang sama.
Ketebalan plat cable tray dan cable ladder dalam data produk
Tabel ini merangkum data material untuk cable tray dan cable ladder yang kami pasok. Angka yang sama tercantum di penawaran, jadi tim QC proyek bisa memakainya saat barang datang.
Item | Data produk |
|---|---|
Material | Hot rolled sheet steel (SPHC) |
Tebal plat cable tray dan cable ladder | 1,8 sampai 2,0 mm, tebal lain sesuai pesanan |
Tebal cover cable duct | 1,2 mm |
Panjang standar | 3.000 mm per batang |
Finishing | Hot dip galvanized (BS 729, DIN 50976), electro galvanized, powder coating |
Acuan desain | NEMA VE 1 |
Rentang 1,8 sampai 2,0 mm adalah data produk, bukan batas yang mengikat setiap proyek. Bila spesifikasi teknis proyek meminta tebal lain, tebal itu bisa dipesan. Detail produk ada di halaman cable tray dan cable ladder.
Perhatikan juga bahwa satu sistem terdiri dari beberapa komponen. Cover cable duct misalnya punya tebal 1,2 mm, berbeda dari badan tray. Karena itu satu angka "tebal 2 mm" tanpa menyebut komponennya bisa dibaca berbeda oleh drafter, estimator dan supplier.
Apa yang berubah saat plat lebih tebal
Plat yang lebih tebal mengubah tiga hal yang langsung terasa di proyek.
- Kekakuan. Rail dan alas dari plat lebih tebal melendut lebih sedikit pada beban dan bentang yang sama.
- Berat batang. Setiap batang 3.000 mm menjadi lebih berat, sehingga beban mati yang dipikul support dan hanger ikut bertambah, begitu pula kerja angkat saat pemasangan.
- Biaya. Tebal plat termasuk faktor biaya, bersama lebar, tinggi, finishing, jumlah fitting dan kuantitas. Untuk angka biaya, minta penawaran berdasarkan BOQ Anda.
Artinya, menaikkan tebal plat tidak gratis. Sebelum menulis angka yang lebih besar di spesifikasi, pastikan memang tebal plat yang perlu diubah.
Tebal plat bukan satu satunya cara menambah kapasitas
Kapasitas cable ladder bergantung pada lebar, tinggi rail, tebal plat dan jarak support. Jadi saat hitungan beban tidak masuk, ada beberapa jalan yang bisa dibandingkan.
- Bentuk rail. Cable ladder type W memakai side rail bertekuk ganda sehingga momen inersianya naik. Lendutannya lebih kecil pada bentang yang sama dibanding type U dengan tebal plat setara, jadi type W dipakai untuk beban kabel lebih berat tanpa menambah tebal plat.
- Tinggi rail. Cable ladder heavy duty memakai rail 100 sampai 152 mm untuk kabel daya besar dan bentang panjang, dengan kekakuan ekstra dari tinggi rail dan bibir penguat atau flens.
- Profil dinding tray. Untuk cable tray, type C menekuk dinding samping menjadi profil C sehingga tepi atas lebih kaku. Pertimbangkan type C untuk lebar 400 mm ke atas atau bentang support lebih panjang.
- Jarak support. Support yang lebih rapat mengurangi lendutan tanpa mengubah produk, tetapi menambah jumlah hanger.
- Tebal plat. Tebal di luar 1,8 sampai 2,0 mm bisa dipesan bila opsi lain tidak cocok dengan kondisi lapangan.
Engineer desain proyek yang memutuskan kombinasi mana yang dipakai. Supplier bisa membantu menghitung bila diberi data kabel dan bentang.
Pengaruh tebal plat ke bentang support

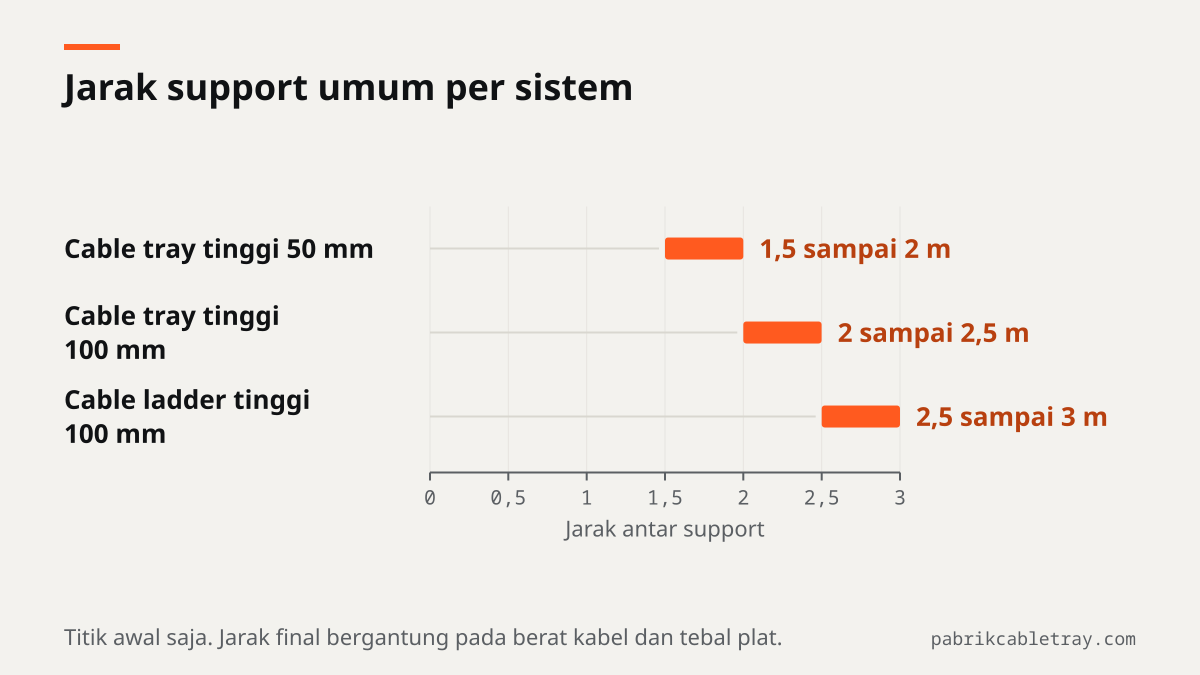

Tebal plat ikut menentukan bentang support. Jarak support final bergantung pada berat kabel dan tebal plat. Sebagai titik awal, panduan jarak support cable tray memakai angka umum berikut.
Sistem | Jarak support umum |
|---|---|
Cable tray tinggi 50 mm | 1,5 sampai 2 m |
Cable tray tinggi 100 mm | 2 sampai 2,5 m |
Cable ladder tinggi 100 mm | 2,5 sampai 3 m |
Untuk gambaran kapasitas pada satu konfigurasi nyata, ada data uji beban. Cable ladder type W lebar 1.000 mm, tinggi 100 mm dan tebal plat 2,0 mm dibuat oleh pabrikan mitra di Bekasi, lalu diuji oleh laboratorium independen pada bentang 2,5 m. Hasilnya 360 kg tepat di batas lendutan 10 mm (1/250 bentang, NEMA VE 1 kelas 10A), dan sampel menerima beban sampai 550 kg per bentang.
Angka ini berlaku untuk konfigurasi tersebut saja. Jangan menurunkannya begitu saja ke plat 1,8 mm, ke type U, atau ke lebar lain. Cara membaca hasil uji ini dibahas di artikel kapasitas beban cable ladder.
Kapan perlu mempertimbangkan plat lebih tebal
Keputusan tebal plat sebaiknya lahir dari hitungan, bukan kebiasaan proyek sebelumnya. Urutan kerja berikut membantu tim desain sampai ke angka yang bisa dipertanggungjawabkan.
- Tentukan lebar dan tinggi tray dari jumlah dan diameter kabel. Kalkulator cable tray membantu menghitung lebarnya.
- Hitung berat kabel per meter dari cable schedule, termasuk cadangan kabel yang direncanakan.
- Tetapkan jarak support yang benar benar bisa dipasang di lapangan, misalnya di pipe rack atau di atas jalan servis tempat hanger tidak bisa dirapatkan.
- Cocokkan dengan kelas beban atau batas lendutan yang diminta spesifikasi. Kelas beban NEMA VE 1 adalah kombinasi bentang support dan beban kerja per satuan panjang.
- Bandingkan opsi bila hitungan belum masuk, mengikuti daftar di bagian cara menambah kapasitas di atas.
- Tulis hasilnya di spesifikasi sebagai angka tebal per komponen, lengkap dengan kelas beban atau jarak support yang menjadi dasar hitungan.
Bila spesifikasi proyek sudah menyebut tebal tertentu, ikuti angka itu dan cantumkan di BOQ. Bila belum, kirim data bentang dan berat kabel agar tipe, tinggi rail dan tebal plat bisa disesuaikan dengan kelas beban yang diminta.
Cara menulis tebal plat di spesifikasi dan BOQ
Salah paham soal tebal plat bisa muncul dari baris BOQ yang terlalu singkat. Empat kebiasaan berikut menutup celahnya.
- Satu angka per item. Tulis "tebal plat 2,0 mm", bukan "1,8 sampai 2,0 mm". Rentang di BOQ membuat dua penawaran sulit dibandingkan.
- Sebut komponennya. Pisahkan tebal badan tray atau rail ladder dari tebal cover. Untuk fitting seperti elbow, tee dan riser, tulis tebal dan finishing yang diminta, jangan dianggap otomatis.
- Pisahkan tebal plat dari lapisan finishing. Spesifikasi yang rapi menulis material dan tebal plat sebagai satu butir, lalu finishing dan ketebalan lapisan seng untuk HDG sebagai butir lain. Sepakati juga apakah angka tebal plat berarti baja sebelum atau sesudah finishing.
- Kaitkan dengan dasar hitungan. Cantumkan kelas beban NEMA VE 1 atau jarak support yang diminta, supaya supplier tahu angka tebal itu dipakai untuk kondisi apa.
Contoh penulisan di BOQ:
No | Uraian | Satuan |
|---|---|---|
1 | Cable ladder type W, W 600 x H 100 mm, panjang 3.000 mm, material SPHC, tebal plat 2,0 mm, hot dip galvanized, NEMA VE 1 kelas sesuai spesifikasi | batang |
2 | Horizontal elbow 90° cable ladder type W, W 600 x H 100 mm, tebal plat dan finishing sama dengan item 1 | buah |
3 | Cable tray perforated type U, W 300 x H 100 mm, panjang 3.000 mm, material SPHC, tebal plat 2,0 mm, hot dip galvanized | batang |
4 | Cover cable tray W 300 mm, tebal dan finishing sesuai spesifikasi | batang |
Pilihan finishing sendiri dibahas di artikel HDG atau electro galvanized.
Mengecek tebal plat saat barang tiba
Tebal plat, finishing dan standar acuan tercantum di penawaran kami, jadi bisa dicek saat barang tiba di lokasi. Ukur tebal di tepi batang dengan jangka sorong atau mikrometer, lalu bandingkan dengan angka di penawaran dan BOQ.
Untuk tray HDG, lapisan seng ikut terukur di tepi batang. Karena itu kesepakatan "sebelum atau sesudah finishing" di BOQ penting, agar hasil ukur di lapangan tidak memicu perdebatan.
Kirim gambar layout, BOQ atau cable schedule proyek Anda lewat halaman kontak. Kami menyusun penawaran dengan tipe, tinggi rail dan tebal plat yang sesuai kelas beban yang diminta, lengkap dengan finishing dan standar acuan yang tertulis jelas.
Pertanyaan yang sering diajukan
Berapa tebal plat standar cable tray?
Cable tray dan cable ladder yang dipasok Ponggawa memakai plat SPHC tebal 1,8 sampai 2,0 mm. Tebal lain bisa dibuat sesuai pesanan bila spesifikasi proyek memintanya. Cover cable duct dalam data produk kami punya tebal 1,2 mm, jadi tulis tebal cover sebagai item terpisah.
Kapan perlu plat lebih tebal dari 1,8 sampai 2,0 mm?
Saat spesifikasi proyek meminta tebal tertentu, atau saat hitungan berat kabel dan jarak support belum memenuhi kelas beban yang diminta. Sebelum menaikkan tebal, bandingkan dulu opsi lain seperti rail type W, rail heavy duty atau support yang lebih rapat. Engineer desain proyek yang memutuskan, dan kami bisa membantu menghitung dari data bentang Anda.
Apakah tebal plat mempengaruhi bentang support?
Ya. Jarak support final bergantung pada berat kabel dan tebal plat, selain lebar dan tinggi rail. Data uji beban laboratorium independen untuk cable ladder type W 1.000 x 100 mm tebal 2,0 mm mencatat 360 kg di batas lendutan 10 mm pada bentang 2,5 m, dan angka itu hanya berlaku untuk konfigurasi tersebut.
Bagaimana menulis tebal plat di BOQ?
Tulis satu angka tebal dalam mm untuk setiap item, sebut komponennya (badan, rail atau cover), dan pisahkan dari butir finishing. Tambahkan material, tipe, lebar, tinggi, panjang batang dan kelas beban atau jarak support yang menjadi dasar hitungan. Sepakati juga apakah angka tebal berarti baja sebelum atau sesudah finishing.
