印尼沿海工业园电缆桥架表面处理：热镀锌还是喷塑
在印度尼西亚靠海的工厂，电缆桥架和梯式桥架应规定采用热镀锌，并配热镀锌螺栓。喷塑留给需要颜色的室内线路。
作者：Ponggawa 技术团队
其他语言版本：English
简要回答：在印度尼西亚沿海工业园建厂，室外、工艺区和潮湿区域的电缆桥架和梯式桥架应规定采用热镀锌（HDG），螺栓、螺母、吊杆和夹具同样采用热镀锌。不建议在沿海使用电镀锌，因为其锌层太薄，难以抵御含盐空气。需要颜色的线路，例如消防报警线路或数据中心机房，可采用喷塑，并请与项目设计方确认这一选择。
Ponggawa供应的三种表面处理

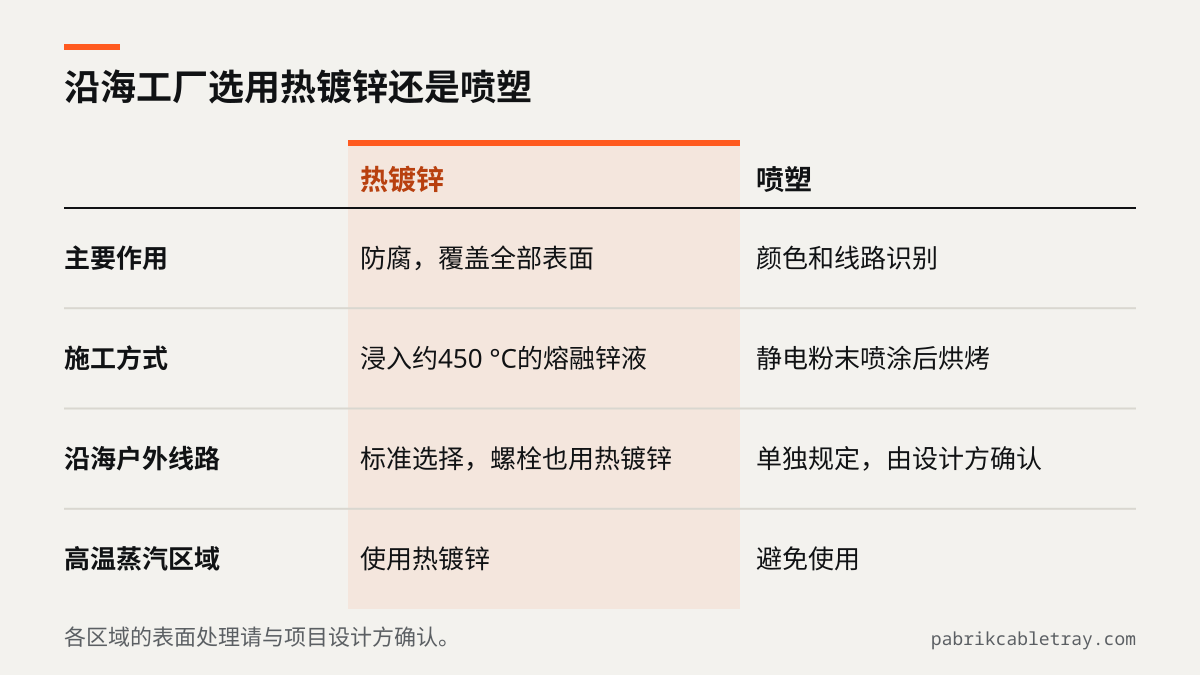

Ponggawa供应的电缆桥架、梯式桥架和线槽有三种表面处理：热镀锌、电镀锌和喷塑。网格桥架仅提供电镀锌或热镀锌。每种表面处理保护钢材的方式不同，因此为沿海工业园选择电缆桥架的表面处理，要先了解各工艺的施工方式。
表面处理 | 施加方式 | 适用场所 |
|---|---|---|
热镀锌（HDG），BS 729、DIN 50976 | 加工成型后的钢件浸入约450°C的熔融锌液，包括切口和孔在内的所有表面都覆盖锌层 | 室外、潮湿区域、沿海场地、重工业、化工厂、冶炼厂和电厂 |
电镀锌（EG） | 通过电解形成薄锌层；表面更光滑、更亮，成本更低，耐腐蚀性低于热镀锌 | 干燥的室内区域，如办公室、商场、配电室和吊顶空间 |
喷塑 | 静电喷涂粉末涂料后烘烤固化；颜色按RAL色号 | 消防报警线路、数据中心、对外观有要求的明装区域、线路识别 |
电缆桥架和梯式桥架的基材为热轧钢板（SPHC），板厚1.8至2.0mm，其他厚度可按订单生产，标准长度3,000mm，按NEMA VE 1设计。表面处理施加在这一钢材上，因此板厚和表面处理应分成两行规定。关于两种镀锌工艺的详细说明，请参阅热镀锌与电镀锌对比。
为什么沿海工业园要用热镀锌
印度尼西亚有多条工业走廊位于沿海。在泗水（Surabaya）和锦石（Gresik），JIIPE Gresik及其冶炼、石化和港口活动带来含盐空气和化学蒸气，热镀锌是最低标准。在巴淡岛（Batam），这里有Kabil Industrial Estate、Tanjung Uncang和Nongsa Digital Park，海洋环境使热镀锌成为船厂和沿海区域的必备要求。
同样的道理也适用于其他地区。在芝勒贡（Cilegon）的Krakatau Industrial Estate一带，电缆线路一般敷设在露天管廊上，承受高温、雨水和化学蒸气。在Morowali和Weda Bay，冶炼厂场地炎热、多尘且靠近海边，那里采用厚层热镀锌，配合重型梯式桥架和热镀锌螺栓。
关键在于覆盖范围。热镀锌在加工成型后将整个工件浸镀，因此锌层也能覆盖切口、腰形孔和弯折内侧。电镀锌钢材的锌层薄得多，遇到水或含盐空气时耐腐蚀性会下降。
喷塑在沿海工厂中的定位
选用喷塑是为了颜色和识别，而不是作为室外的默认表面处理。在工业项目中，典型用法包括：消防报警线路采用红色或橙色电缆桥架，系统识别采用蓝色或灰色，数据中心机房采用喷塑电缆桥架。巴淡岛就是一个例子：船厂和沿海区域用热镀锌，数据中心项目用喷塑。
需要注意以下限制。棕榈油厂中暴露于高温蒸汽的区域应避免喷塑，改用热镀锌。安装在室外的封闭式线槽，可选热镀锌或室外级喷塑，并在可能积水的最低点开小排水孔。
如果规格书要求在室外沿海线路的镀锌层之上再加颜色，应将其作为单独要求写明。请在报价中逐行确认，并由项目设计方判断该系统是否满足设计要求。
按沿海工厂的各个区域匹配表面处理
沿海工厂很少各处暴露条件相同。沿海冶炼厂或工艺装置可能包括临水构筑物、室外管廊、变电站、控制楼，也许还有服务器机房。工程量清单应按区域拆分，使每一行表面处理与该区域实际承受的盐分和湿度相匹配。
沿海工厂区域 | 近海暴露条件 | 工程量清单中的表面处理 |
|---|---|---|
码头、港口、船厂、临水区域 | 直接接触含盐空气 | 热镀锌电缆桥架或梯式桥架，螺栓和支吊架也采用热镀锌 |
室外管廊、屋面、楼间线路 | 含盐空气、日晒和雨水 | 热镀锌，电缆直接受日晒雨淋处加顶部盖板 |
工艺区、冶炼厂、石化装置 | 含盐空气，加上高温和化学蒸气 | 热镀锌，考虑重型梯式桥架 |
地下室、泵房、潮湿区域 | 潮湿 | 热镀锌 |
干燥的室内控制室或办公室吊顶 | 封闭、干燥的房间 | 可用电镀锌 |
数据中心机房 | 封闭、干燥的房间 | 喷塑；电镀锌也适合干燥的室内房间 |
消防报警线路 | 视区域而定 | 室内用红色喷塑；室外线路的系统与设计方商定 |
沿海管廊上的主电力线路，值得考虑type W或重型梯式桥架，这样结构之间的跨距可以更长。电缆较小的配电线路，采用相同表面处理的电缆桥架可保持系统一致。在外露线路上，顶部盖板可保护电缆免受日晒雨淋，详见电缆桥架何时需要盖板。
规格书和工程量清单中应写什么
如果表面处理一行只写“镀锌”，同一份工程量清单就容易得到两份不同的报价，而在沿海项目上这一差异影响最大。按以下步骤把表面处理一行写完整。
- 写明工艺和标准。写“加工成型后热镀锌，按BS 729/DIN 50976”，而不是“镀锌”或“GI”。
- 按区域写明表面处理。分别列出临水、室外、工艺、潮湿和室内区域，各自对应一种表面处理，如上表所示。
- 涵盖小零件。写明室外和沿海区域的螺栓、螺母、吊杆和夹具采用与电缆桥架相同的表面处理。热镀锌电缆桥架配电镀锌螺栓是应避免的组合：螺栓先生锈，并在周围的电缆桥架上留下锈迹。
- 喷塑须给出RAL色号。按线路写明颜色，例如消防报警用红色，并写明适用的区域。
- 加入补漆条款。热镀锌电缆桥架在现场切割后，切口会失去锌层保护。要求每个现场切口涂刷富锌漆。
- 板厚和荷载等级单独成行。板厚、NEMA VE 1荷载等级和支撑跨距，都是与表面处理分开的项目。
附件同样需要注意。配件、连接片、支吊架、盖板和夹具各有其表面处理，清单中列出这些项目却不注明表面处理，就会留下缺口。工程量清单中的电缆桥架附件一文中的列表可帮助您逐行核对。
需要与项目设计方确认的事项
表面处理的决定权属于项目电气设计方或业主工程师，而不是供应商。工程量清单发出之前，请与他们确认以下几点：
- 本项目场地哪些区域属于室外、潮湿或沿海区域；
- 规格书是否规定了最低镀锌层要求或场地腐蚀性等级，以及引用的是哪项标准；
- 是否有线路需要颜色，采用哪个RAL色号；
- 是否有任何部位要求在镀锌层之上再加彩色涂层，以及应如何规定；
- 现场切口和受损涂层必须如何修补。
如果设计来自国外，引用的是IEC 61537而不是NEMA VE 1，请在确定表面处理各行之前先解决这一问题。印度尼西亚项目中的NEMA VE 1与IEC 61537一文说明了这两项标准应如何解读。
表面处理如何影响报价
表面处理是电缆桥架报价中的成本因素之一，其他因素还有宽度、高度、板厚、配件数量和采购数量。热镀锌需要在加工成型后增加一道工序，因此成本高于电镀锌。对于室外和沿海区域，这一差额与更换已生锈的电缆桥架相比很小。
Ponggawa按项目编制报价，并与位于Bekasi、持有ISO 9001:2015认证的合作制造商协调生产。随后Ponggawa进行外观质量检查，并将货物送至项目现场。货物按规格打捆，从Bekasi发运，爪哇岛内用卡车运输，爪哇岛以外的现场通过海运。更多信息请见关于Ponggawa。
如需沿海工厂的报价，请通过联系页面发送线路图、工程量清单或电缆清册。请标明各区域的表面处理、螺栓的表面处理和RAL色号，并提供交货地点，例如所在工业园和城镇。如有未定事项，可作为问题列出，报价中会给予答复。
常见问题
沿海项目用电镀锌够不够？
不够，不建议在沿海区域使用电镀锌。电镀锌的锌层太薄，难以抵御含盐空气，耐腐蚀性也低于热镀锌。电镀锌只用于干燥的室内房间，室外、潮湿和沿海区域应规定采用热镀锌，并配热镀锌螺栓。
工程量清单中的表面处理一行应怎么写？
应写明工艺和标准，例如“加工成型后热镀锌，按BS 729/DIN 50976”。按区域写明表面处理，要求室外和沿海区域的螺栓、螺母、吊杆和夹具采用相同的表面处理，并加入现场切口涂刷富锌漆的要求。喷塑则须给出RAL色号及适用的线路。
表面处理会影响报价吗？
会。表面处理与宽度、高度、板厚、配件和采购数量一样，都是成本因素；热镀锌因加工成型后多一道工序，成本高于电镀锌。请在工程量清单中逐行写明表面处理，以便报价对每一行正确计价。
沿海工厂的室外能用喷塑电缆桥架吗？
喷塑主要是为了颜色和线路识别而选用，室外和沿海区域的标准选择是热镀锌。暴露于高温蒸汽的部位应避免喷塑。如果设计要求室外线路带颜色，请单独规定，并由项目设计方确认该系统。
螺栓和支吊架需要与电缆桥架采用相同的表面处理吗？
在室外和沿海区域，需要。螺栓、螺母、吊杆和夹具应采用与电缆桥架相同的表面处理。热镀锌电缆桥架上的电镀锌螺栓会先生锈，并在周围的电缆桥架上留下锈迹。
