Berapa jarak support atau hanger cable tray yang benar?
Jarak support menentukan lendutan, keamanan dan jumlah material. Panduan jarak hanger untuk cable tray dan cable ladder, plus aturan di sambungan dan belokan.
Ditulis oleh Tim Teknis Ponggawa
Jawaban singkat: untuk cable tray tinggi 50 mm umumnya 1,5 sampai 2 m, cable tray tinggi 100 mm 2 sampai 2,5 m, dan cable ladder 2,5 sampai 3 m. Tempatkan support dalam jarak 600 mm dari setiap sambungan dan di kedua sisi setiap fitting. Jarak final bergantung pada berat kabel dan tebal plat.
Kenapa jarak support penting
Lendutan tray naik sangat cepat seiring bertambahnya bentang. Bentang yang terlalu panjang membuat tray melendut, sambungan bekerja sebagai engsel, dan kabel di dalamnya menerima tegangan. Batas lendutan yang umum dipakai adalah 1/250 dari bentang, misalnya 10 mm pada bentang 2,5 m.
Sebagai gambaran kapasitas, laporan uji beban laboratorium independen untuk cable ladder type W lebar 1.000 mm tinggi 100 mm tebal 2,0 mm pada bentang 2,5 m mencatat 360 kg tepat di batas lendutan 10 mm.
Aturan praktis
Sistem | Jarak support umum |
|---|---|
Cable tray H50 | 1,5 sampai 2 m |
Cable tray H100 | 2 sampai 2,5 m |
Cable ladder H100 | 2,5 sampai 3 m |
Cable ladder heavy duty | Sampai 3 m atau lebih sesuai perhitungan |
Di sambungan, belokan dan riser

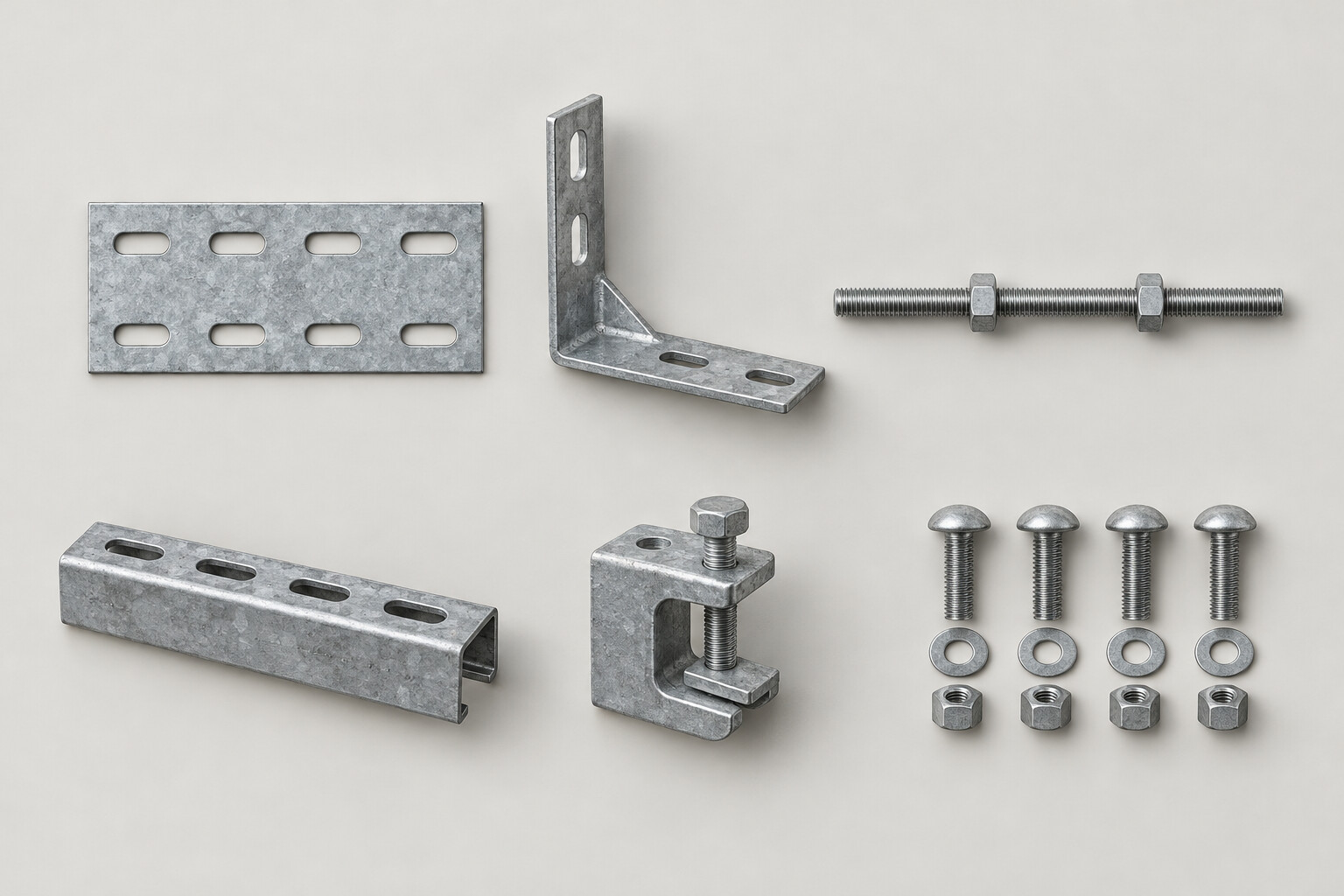

- Pasang support dalam jarak 600 mm dari sambungan join set.
- Pasang support di kedua sisi elbow, tee dan cross.
- Untuk jalur vertikal, pasang support setiap 1,5 sampai 2 m dan ikat kabel ke rung atau alas.
Hemat tanpa mengorbankan keamanan
Bila jumlah support ingin dikurangi, naikkan tinggi rail atau gunakan cable ladder type W yang lebih kaku, bukan sekadar memperlebar jarak hanger. Kami bisa membantu menghitung kebutuhan support dari gambar layout Anda.
