Kapasitas beban cable ladder: cara membaca hasil uji beban dan bentang

Jawaban singkat: kapasitas beban cable ladder selalu berpasangan dengan bentang support dan batas lendutan, bukan satu angka yang berdiri sendiri. Contohnya, laporan uji laboratorium independen untuk cable ladder type W lebar 1.000 mm, tinggi 100 mm, tebal plat 2,0 mm pada bentang 2,5 m mencatat 360 kg tepat di batas lendutan 10 mm (1/250 bentang, NEMA VE 1 kelas 10A). Angka ini hanya berlaku untuk konfigurasi tersebut, jadi ukuran lain dan bentang lain perlu dihitung sendiri.

Apa yang dimaksud kapasitas beban cable ladder

Di lapangan, pertanyaan "ladder ini kuat berapa kg?" sering dijawab dengan satu angka. Masalahnya, angka itu tidak berarti apa apa tanpa dua keterangan lain: jarak antar support yang dipakai saat uji, dan lendutan berapa yang dianggap batas.

Cable ladder bekerja seperti balok di atas dua tumpuan. Dua side rail menahan beban kabel yang diletakkan di atas rung, lalu menyalurkannya ke hanger atau bracket. Semakin jauh jarak tumpuan, semakin besar lendutan untuk beban yang sama. Karena itu kapasitas beban cable ladder selalu dinyatakan "sekian kg pada bentang sekian meter dengan lendutan maksimal sekian mm".

Standar NEMA VE 1 mengatur cara uji ini. Tray atau ladder dipasang pada bentang tertentu, diberi beban merata, lalu lendutannya diukur. Dari hasil uji itu ladder diklasifikasikan ke kelas beban, misalnya kelas 10A.

Tiga angka yang harus dibaca bersama

Setiap hasil uji beban yang layak dipakai untuk desain memuat tiga angka berikut.

Bila salah satu angka hilang, hasil uji tidak bisa dibandingkan dengan kebutuhan proyek. Angka 360 kg tanpa keterangan bentang bisa terlalu optimistis untuk jalur dengan hanger yang lebih renggang.

Arti batas lendutan 1/250 bentang

Batas 1/250 berarti lendutan di tengah bentang tidak boleh melebihi panjang bentang dibagi 250. Pada bentang 2,5 m atau 2.500 mm, batasnya 10 mm. Batas ini menjaga jalur tetap lurus secara visual, sambungan join set tidak bekerja seperti engsel, dan kabel tidak tertarik di titik support.

Lendutan naik jauh lebih cepat dari pertambahan bentang. Memperpanjang jarak hanger sedikit saja sudah bisa mendorong lendutan melewati batas, walaupun beban kabelnya sama. Inilah alasan jarak support tidak boleh diperlebar seenaknya hanya untuk menghemat hanger.

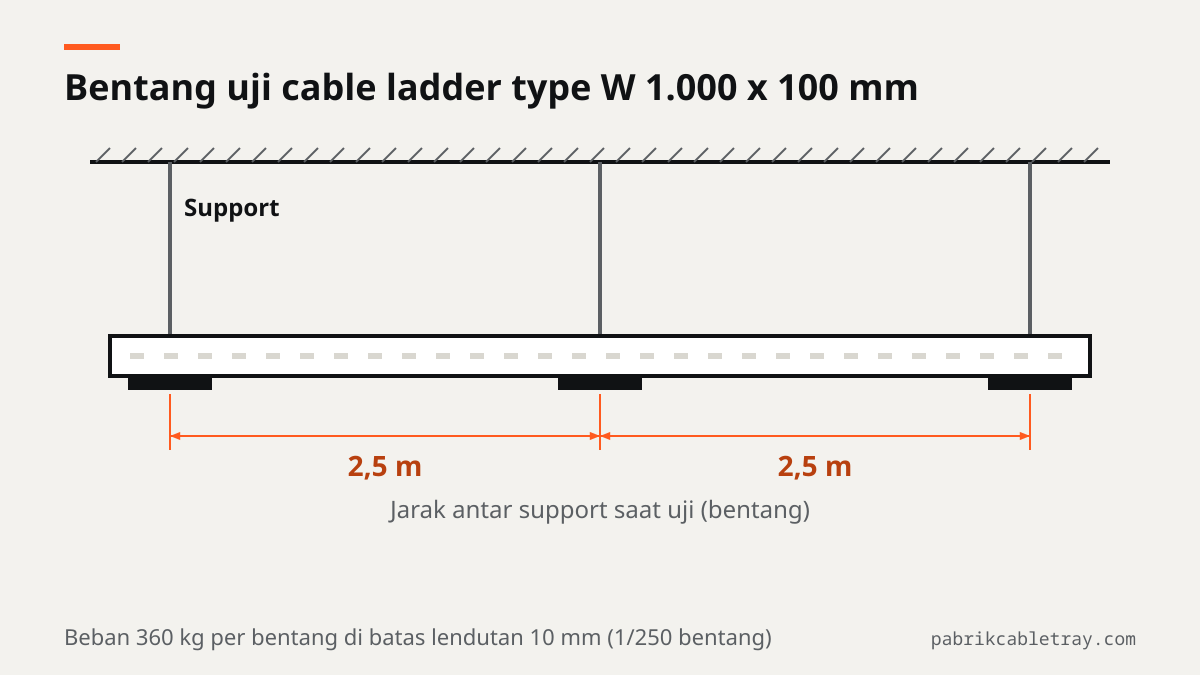

Membaca contoh hasil uji type W 1.000 x 100 mm

Produk cable ladder yang kami pasok punya laporan uji beban dari laboratorium independen, dibuat oleh pabrikan mitra di Bekasi. Isinya untuk cable ladder type W dengan konfigurasi berikut:

• Lebar 1.000 mm, tinggi rail 100 mm, tebal plat 2,0 mm.
• Bentang uji 2,5 m.
• Beban 360 kg tepat di batas lendutan 10 mm, atau 1/250 bentang.
• Klasifikasi NEMA VE 1 kelas 10A.
• Sampel masih menerima beban sampai 550 kg per bentang.

Cara membacanya: 360 kg adalah angka yang relevan untuk desain, karena pada beban itu lendutan masih di batas izin. Angka 550 kg menunjukkan cadangan kekuatan sampel di atas batas lendutan. Angka ini bukan beban kerja, jadi jangan dipakai untuk menghitung isi kabel.

Data berat, kapasitas kabel dan fitting untuk lebar 1.000 x 100 mm ada di halaman cable ladder 1000 x 100.

Apa yang dihitung sebagai beban

Beban pada ladder bukan hanya berat kabel yang terpasang hari ini. Hitung juga semua yang ikut ditopang ladder di bentang itu:

• Berat kabel per meter dari datasheet kabel, dikalikan jumlah kabel dan panjang bentang.
• Cover, straight separator dan aksesoris lain yang menempel pada ladder.
• Kabel tambahan yang direncanakan masuk di tahap berikutnya.

Jalur utama bisa penuh lebih cepat dari rencana. Menyisakan ruang beban sejak desain lebih murah daripada menambah hanger setelah kabel ditarik.

Apakah hasil uji satu ukuran berlaku untuk semua ukuran

Tidak. Kapasitas aktual bergantung pada lebar, tinggi rail, tebal plat dan jarak support. Hasil uji type W 1.000 x 100 mm tebal 2,0 mm pada bentang 2,5 m hanya mewakili konfigurasi itu.

Beberapa contoh situasi yang membuat hasil uji tidak bisa langsung dipakai:

• Ladder dengan tebal plat 1,8 mm, walaupun lebar dan tingginya sama.
• Ladder type U, karena profil side rail berbeda dan lebih lentur dibanding type W pada tebal plat setara.
• Jarak hanger lebih panjang dari 2,5 m, karena lendutan naik tajam.
• Rail heavy duty 127 mm atau 152 mm, yang punya kekakuan berbeda.

Untuk konfigurasi selain yang diuji, minta perhitungan berdasarkan bentang dan beban kabel proyek Anda. Jangan menskalakan angka 360 kg secara proporsional ke ukuran lain, karena hubungan antara dimensi, bentang dan lendutan tidak linier.

Memilih type U, type W atau heavy duty dari beban

Pilihan tipe ladder sebaiknya berangkat dari beban kabel per bentang dan jarak support yang realistis di lokasi. Ringkasan dari data produk:

Profil W memberi tekukan tambahan pada side rail sehingga momen inersianya naik. Hasilnya lendutan lebih kecil pada bentang yang sama dibanding type U dengan tebal plat setara. Penjelasan lengkapnya ada di artikel perbedaan cable ladder type U dan type W.

Urutan berpikirnya kira kira begini. Bila beban kabel ringan sampai sedang dan hanger bisa dipasang rapat, type U biasanya cukup. Bila beban berat tetapi jarak hanger terkunci oleh struktur, naikkan ke type W. Bila bentang panjang dan tumpukan kabel tinggi, pertimbangkan heavy duty.

Langkah memeriksa kapasitas beban di proyek

1. Tentukan jarak support yang realistis dari gambar struktur, misalnya jarak balok, kolom pipe rack atau titik gantung di plat lantai.
2. Hitung beban kabel per meter dari datasheet kabel dan jumlah kabel per jalur, lalu tambahkan cover, separator dan cadangan kabel.
3. Kalikan beban per meter dengan bentang untuk mendapat beban per bentang.
4. Tetapkan batas lendutan yang diminta spesifikasi proyek, umumnya 1/250 bentang, dan kelas beban NEMA VE 1 bila dicantumkan.
5. Bandingkan dengan data uji atau hasil perhitungan untuk tipe, lebar, tinggi rail dan tebal plat yang dipilih.
6. Bila tidak masuk, rapatkan support, naikkan tinggi rail atau pindah ke type W atau heavy duty.
7. Periksa detail di sambungan: support dipasang dalam jarak 600 mm dari join set dan di kedua sisi setiap fitting, sesuai panduan jarak support cable tray.

Lebar ladder sendiri ditentukan dari jumlah dan diameter kabel. Untuk langkah itu, lihat cara menentukan ukuran cable tray, lalu kembali ke pemeriksaan beban di atas.

Produk yang kami pasok dibuat dari hot rolled sheet steel SPHC tebal 1,8 sampai 2,0 mm (tebal lain sesuai pesanan) dengan desain mengacu NEMA VE 1, oleh pabrikan mitra di Bekasi yang bersertifikat ISO 9001:2015. Latar belakang ini dijelaskan di halaman tentang Ponggawa.

Bila Anda sedang menyusun spesifikasi atau BOQ, kirim gambar layout, daftar kabel dan jarak support rencana lewat halaman kontak. Kami sesuaikan tipe ladder, tinggi rail dan tebal plat dengan bentang dan kelas beban yang diminta, lalu menyusun penawarannya.

Pertanyaan yang sering diajukan

Berapa beban yang bisa ditahan cable ladder?

Tergantung lebar, tinggi rail, tebal plat dan jarak support. Sebagai acuan, cable ladder type W lebar 1.000 mm, tinggi 100 mm, tebal 2,0 mm pada bentang 2,5 m menahan 360 kg tepat di batas lendutan 10 mm menurut laporan uji laboratorium independen. Untuk ukuran dan bentang lain, kirim datanya agar dihitung.

Apa arti batas lendutan 1/250 bentang?

Lendutan di tengah bentang tidak boleh melebihi panjang bentang dibagi 250. Pada bentang 2,5 m, batasnya 10 mm. Batas ini menjaga jalur tetap lurus, sambungan tetap kaku dan kabel tidak tertarik di titik support.

Apakah hasil uji satu ukuran berlaku untuk semua ukuran?

Tidak. Hasil uji hanya mewakili tipe, lebar, tinggi rail, tebal plat dan bentang yang diuji. Ladder dengan plat lebih tipis, profil rail berbeda atau hanger lebih renggang perlu perhitungan tersendiri.

Bagaimana memilih type W atau type U dari beban?

Mulai dari beban kabel per bentang dan jarak support yang bisa dipasang di lokasi. Type U cukup untuk beban ringan sampai sedang dengan hanger rapat. Pilih type W bila kabel daya padat dan jarak hanger tidak bisa dirapatkan, karena profil W lebih kaku pada tebal plat yang sama.

Apakah angka 550 kg boleh dipakai sebagai beban kerja?

Tidak. Angka 550 kg menunjukkan beban yang masih diterima sampel di atas batas lendutan, jadi itu cadangan kekuatan. Untuk desain, pakai beban di batas lendutan, yaitu 360 kg pada konfigurasi yang diuji.
